6
Сетки с поролоновыми фильтрами, расположенные на лицевой панели, предохраняют от
попадания пыли внутрь усилителя. Сетка съёмная, что облегчает чистку фильтра. Поролоновые
фильтры должны использоваться в обязательном порядке.
7. Сетевой выключатель
Включает или выключает напряжение питания (См. стр.8 и 12).
4.1 Тыловая панель

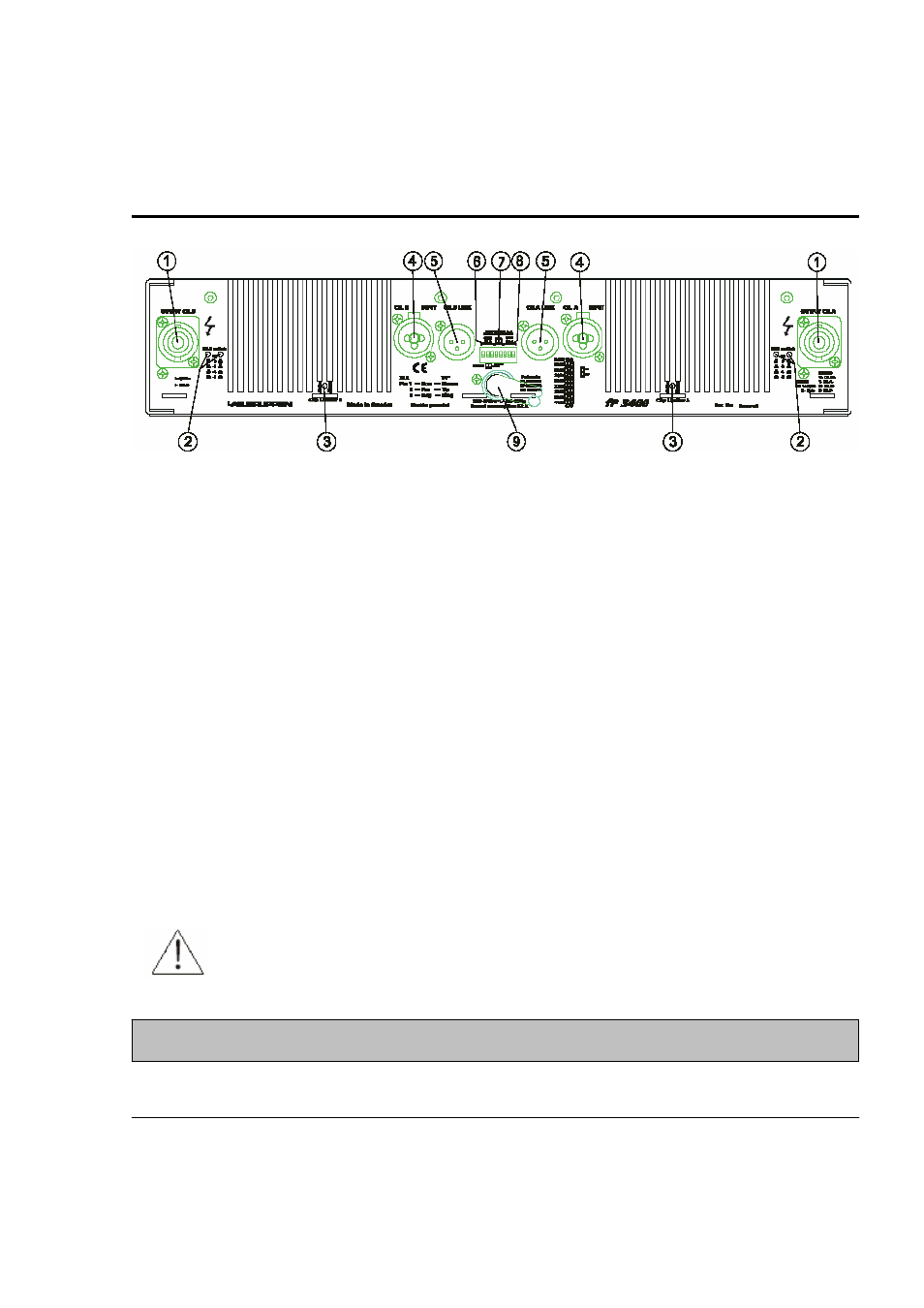

Рисунок 2: тыловая панель
1. Выходные разъёмы
Разъёмы Neutrik® Speakon могут быть незнакомы некоторым пользователям. Полное описание
находится на стр.12.
2. Переключатель MSL
Переключатели используются для выбора максимальной выходной мощности (См. стр.8).
3. Выключатель клип-лимитера
Подключает (положение IN) или отключает (положение OUT) клип-лимитер (См. стр. 13).
4. Входные разъёмы
Входные разъёмы. Neutrik® Combojack позволяют подключать не только XLR, но и ¼” TRS phone
jack (контакт 2 – «горячий», см. стр. 10).
5. Выходы для линкования
Выполнены на 3- контактных разъёмах XLR male, подключённых параллельно с входными
разъёмами. Служат для линкования входов.
6. Переключатель усиления канала В
Три переключателя из группы позволяют выбрать максимальное усиление канала 20, 23, 26, 29,
32, 35, 38 или 41 дБ (См. стр.6).
7. Переключатель Link/ Bridge
Два переключателя из группы служат для включения режима Link/Bridge (См. стр. 6).
8
. Переключатель усиления канала А
Три переключателя из группы позволяют выбрать максимальное усиление канала 20, 23, 26, 29,
32, 35, 38 или 41 дБ (См. стр.6).
9. Сетевой кабель.
ВНИМАНИЕ!
Ярлык на тыловой панели указывает напряжение сети питания, на которое рассчитан
усилитель. Подключайте усилитель только к сети с указанным напряжением!
Перед включением усилителя обязательно ознакомьтесь с этой главой и убедитесь, что положение
всех переключателей соответствует нужному Вам режиму.
5.1 Переключатель усиления
Переключатель усиления (центральный DIP- переключатель), расположенный на тыловой панели,
служит для изменения чувствительности входа. Это очень удобно, когда приходится работать с
сигналами разных номинальных уровней. Например, большинство профессиональных микшерных
5 ОСОБЕННОСТИ ТЫЛОВОЙ ПАНЕЛИ
