14

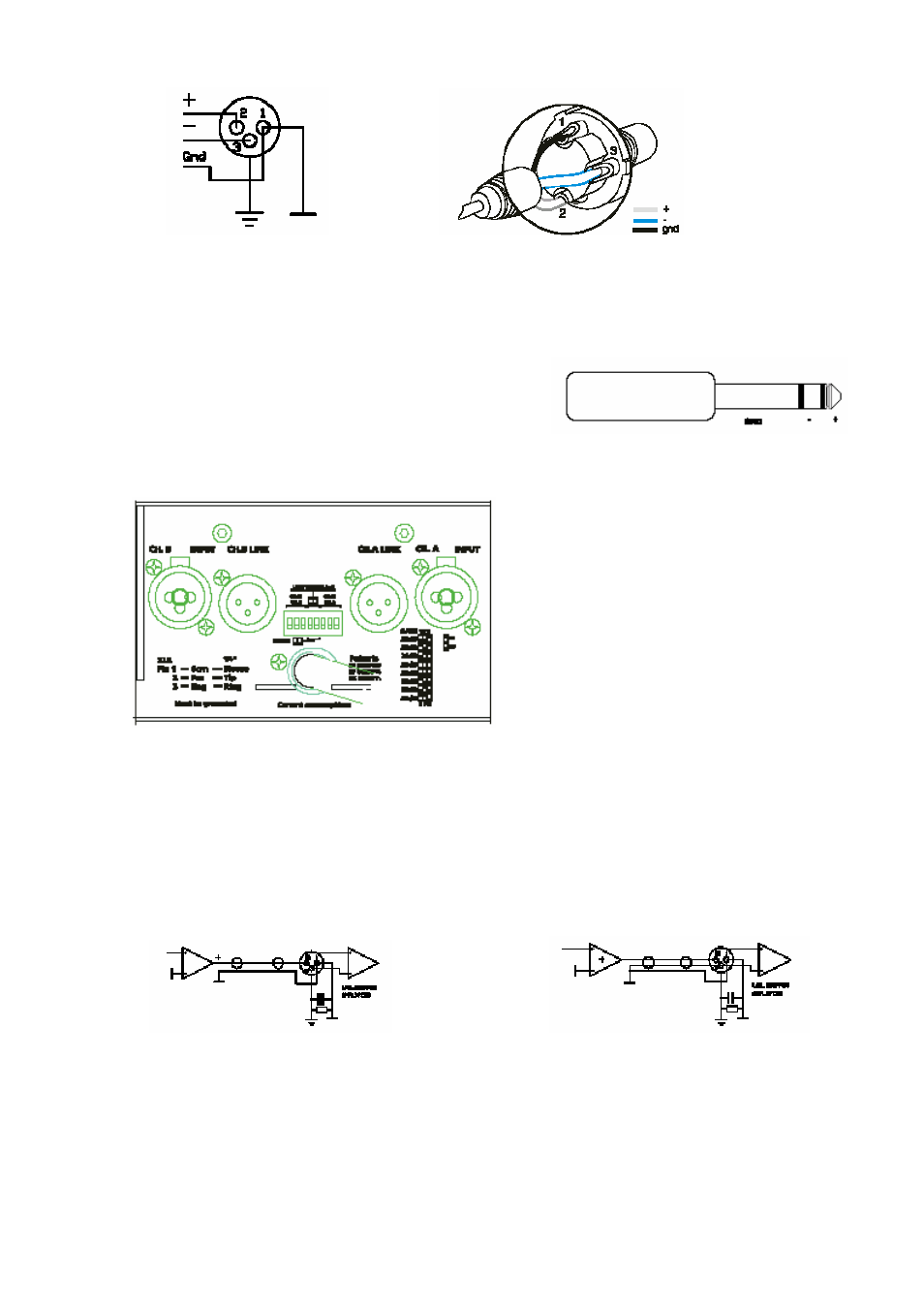

Рисунок 3: входной разъём XLR Рисунок 4: распайка входного XLR
Во входном разъёме Neutrik® Combojack имеется включенное параллельно с XLR гнездо для ¼”
(6,3 мм) джека.
ОСТРИЕ ГОРЯЧИЙ
КОЛЬЦО ХОЛОДНЫЙ
КОРПУС ЗЕМЛЯ/ЭКРАН
Рисунок 5: входной разъём TRS джек
Входной импеданс (20 кОм балансное
подключение) достаточно высок для
параллельного подключения входов большого
числа усилителей. Перегрузочная способность
входных цепей также достаточно велика для
получения сигнала от любого источника.
Балансные сигналы малочувствительны к
сетевым и внешним радиочастотным наводкам.
Выходной импеданс источника должен быть
меньше 1 кОм для уменьшения потерь высоких
частот в длинных кабелях.
Для запараллеливания входов усилителей
используйте разъём XLR male, имеющийся на каждом входе и обозначенный Link. Он подключен
параллельно к разъёму Neutrik® Combojack.
7.1.2. Небалансные входы
Для подключения небалансных источников сигнала соедините в кабельном XLR контакты 1 и 3
(кольцо и корпус в джеке). Если не делать этого, Вы потеряете 6 дБ. Но лучший вариант
подключения небалансного источника показан на рисунке 7. Он похож на обычное балансное
подключение, но контакт 3 соединяется с землёй на разъёме источника. Фон и шум снижаются
аналогично балансному соединению. Однако там, где это возможно, старайтесь использовать
балансные линии.
Рисунок 6: Небалансная линия Рисунок 5: Балансная линия с небалансным источником
Для двухканального (стерео) режима используйте входы А и В. Для сдвоенного или мостового
режимов используйте только один вход. Для уточнения смотрите раздел Режимы работы.
7.2 Подключение громкоговорителей
Громкоговорители подключаются через два разъёма Neutrik® NL4FC Speakon. Эти разъёмы
передают большие мощности, защищают от поражения электрическим током, гарантируют
правильную полярность и надёжность контакта.
Разъёмы подключены следующим образом:
