Инструкция по эксплуатации Hyundai H-CDM8031
Страница 28
28

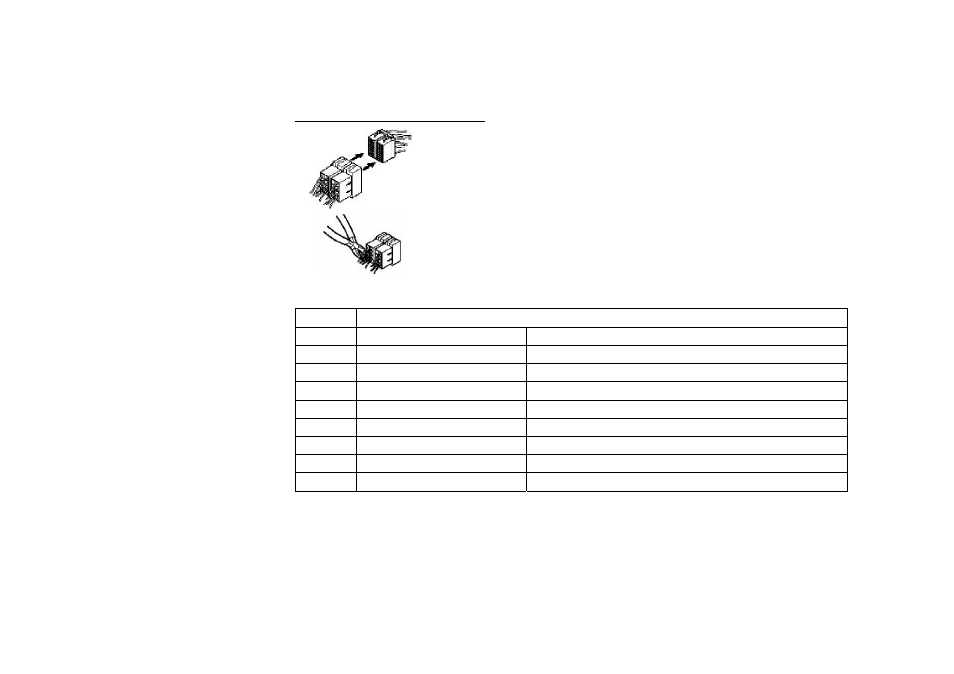

Использование разъема ISO
1. Если в Вашем автомобиле есть разъем ISO, произведите подключение, как
показано на рисунке.
2. Для подключений без разъемов ISO внимательно проверьте все провода
перед подключением, неправильное подключение может привести к
повреждениям изделия.
Обрежьте разъем, подключите цветные головки разъема к шнуру питания
батареи в соответствии с приведенной таблицей.
Номер
Функция
Разъем A
Разъем B
1
Задний правый(+)---Фиолетовый
2 Задний правый(-)---Фиолетовый/Черный
3
Передний правый(+)---Серый
4
Питание 12В (+)/желтый
Передний правый(-)---Серый/Черный
5
Авто антенна /синий
Передний левый(+)---Белый
6
Передний левый((-)---Белый/Черный
7 ACC+/красный
Задний левый(+)---Зеленый
8
Земля/черный
Задний левый(-)---Зеленый/Черный
