17
CTs 2-х канальные Усилители мощности
5.3.1 Установки номинального
ослабления
Уровень сигнала для каждого входа может быть ослаблен с
помощью 21-позиционного регулятора уровня (смотрите раз-
дел 4.3). На рисунке 5.5 показана величина ослабления в дБ
для каждого фиксированного положения. Установка переклю-
чателя чувствительности входа изменяется в зависимости
от действительного ослабления
Точность ослабления изменяется вместе с установкой. Ниже
показаны вероятные допуски:
Potentiometer steps 0-6 dB: ± 1 dB
Potentiometer steps 6-12 dB: ± 1.5 dB
Potentiometer steps 12-24 dB: ± 3 dB
Potentiometer steps 24-54 dB: ± 6 dB
Деление
26 dB
4/8 ohm или 70/100V

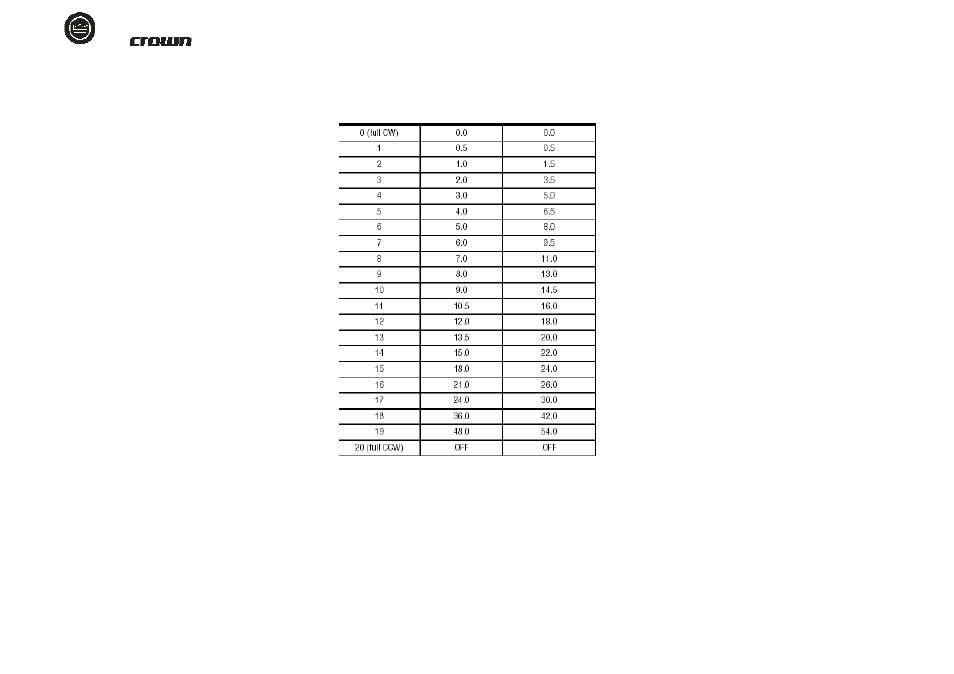

Рисунок 5.5 Ослабление регулятора уровня на деление
