10
CTs 2-х канальные Усилители мощности
3.6.3. Двойной режим 70V/100V
Обычная разводка входа и выхода вместе с Аттенюатором и
установками переключателя режима показаны на рисунке 3.10
и 3.11. Проверьте, чтобы переключатель режима был уста-
новлен в позицию «Dual»
ВХОДЫ: Подключите проводку входа для каждого канала.
ВЫХОДЫ: В режиме Dual, CTs 600/1200 может запитывать
линии 25/50/70V, CTs 200/3000 может запитывать линии 25/50/
70/100V. Подключите каждый каналы разъемов выхода на ди-
намики, имеющие соответствующие трансформаторы.
Рисунок 3.6 Подключение системы и установки регуляторов,
Двойной режим, 8/4Ом
Панель выхода показана с удаленной крышкой
Рисунок 3.7 Подключение системы и установки регуляторов,
Двойной режим,70V
Панель выхода показана с удаленной крышкой
3.6.4 Режим мост - моно 140V/200V
Обычная разводка входа и выхода вместе с регулятором
уровня и установки переключателя режима показаны на ри-
сунке 3.12 и 3.13. Проверьте, чтобы переключатель режима
был установлен в позицию «Mono»
ВХОДЫ: Подключите разводку входа только на Канал 1.
ВЫХОДЫ: В режиме Мост -Моно, CTs 600/1200 может запиты-
вать линии 140V, CTs 2000/3000 может запитывать линии 140
V и 200V. Подключите каждый каналы разъемов выхода на
динамики, имеющие соответствующие трансформаторы. Не
используйте отрицательные терминалы пары канала при ра-
боте пары в режиме Мост -Моно. Назначения контактов разъе-
мы выхода даны в разделе 3.5.
Примечание: При работе пары канала в режиме Мост - Моно,
уверните (полностью против часовой стрелки) аттенюатор
для канала 2. Аттенюатор входа канала 1 работает на оба кана-
ла.
Рисунок 3.8 Подключение системы и установки регуляторов,
режим Мост-Моно, 8/4Ом
Панель выхода показана с удаленной крышкой
Рисунок 3.9 Подключение системы и установки регуляторов,
Режим мост - моно, 100V
Панель выхода показана с удаленной крышкой

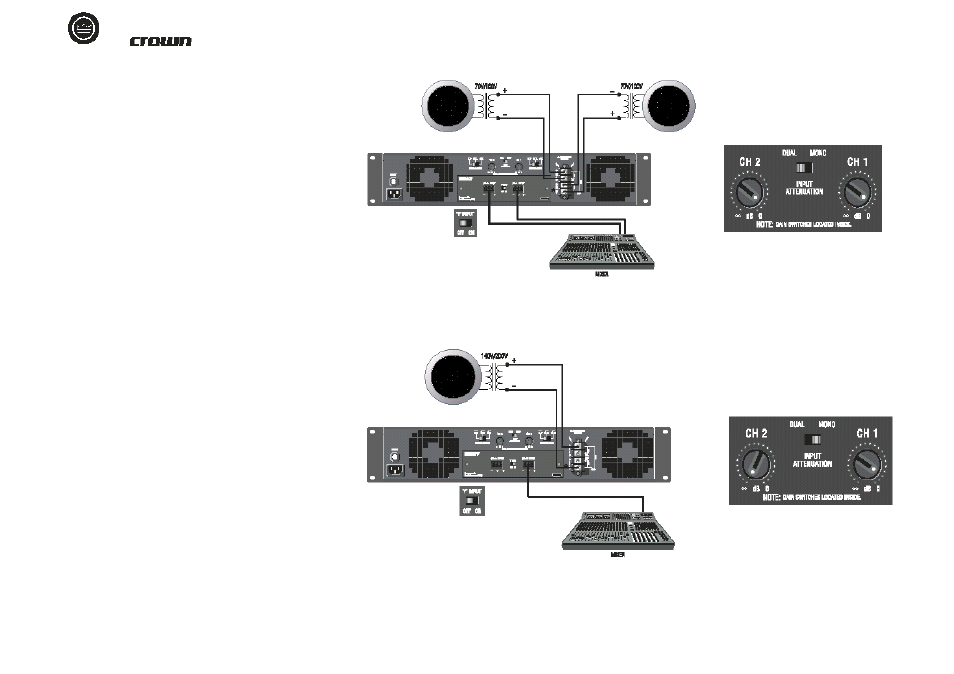

рисунок 3.11 Подключение системы и ус-
тановка Y переключателя для работы в
режиме 70/100V
рисунок 3.13 Подключение системы и уста-
новка Y переключателя для работы в режи-
ме 140/200V
рисунок 3.12 Установки переклю-
чателя режима и аттенюатора ра-
боты в режиме 70/100V
Всегда выполняйте разводку кабелей
входа и выхода в отдельных пучках.
рисунок 3.14. Установки переключа-
теля режима и аттенюатора для ра-
боты в режиме 140/200V
