CTs 2-х канальные Усилители мощности
4.2
Регуляторы
и
индикаторы передней
панели.
А. Индикатор FAULT
Красный светодиодный индикатор,
один на каждый канал. Мигает, когда
канал усилителя находится в состоя-
нии неисправности.
Обычно это оз-
начает необходимость обращения в
сервисный центр.
В. Индикатор Thermal.
Красный светодиодный индикатор,
один на каждый канал. Мигает, когда
состояние перегрева или перегруз-
ки привело к выключению канала.
С. Индикатор готовности
Зеленый светодиодный индикатор, по
одному на пару канала, загорается при
инициализации канала и готовности к
выводу аудио. При установке канала
в режим ожидания через систему IQ,
индикатор выключается.
Индикаторы сигнала
Три зеленых светодиодных индикато-
ра, по одному на каждый канал показы-
вают уровни входного и выходного сиг-
налов усилителя. Ниже дается описа-
ние этих индикаторов снизу вверх:
D. Сигнал: входной сигнал выше -40дБ
Е. -20дБ: сигнал выхода усилителя на-
ходится в пределах 20 дБ ограниче-
ния.
F. - 10дБ: сигнал выхода усилителя на-
ходится в пределах 10дБ ограничения.
G. Индикатор ограничения
Красный светодиодный индикатор, по
одному на каждый канала, загорается
когда THD выходного сигнала канала
поднимается до уровня, обычно пред-
шествующего ограничению сигнала,
воспринимаемого на слух. Индикатор
Ограничения (Clip)также загорается
во время ограничения Регулятора Теп-
лового Уровня (TLC) или перегрузки
выхода.
H. Вентиляционная решетка
Используется для принудительной вен-
тиляции от передней панели к задней
панели усилителя.
I. Индикатор питания
Синий светодиодный индикатор указы-
вает на то, что усилитель включен и на
него подается питание переменного тока.
Также данный индикатор мигает, когда
усилитель выключен из-за чрезмерного
повышения (15%) или понижения (25%)
напряжения питания переменного тока.
J. Индикатор данных
Желтый светодиодный индикатор указыва-
ет на передачу данных по линии IQ (если
усилитель оборудован модулем IQ и подклю-
чен к линии IQ). Этот индикатор управляет-
ся модулем IQ-PIP2 через интерфейс PIP2.
Примечание: индикатор данных мигает толь-
ко в том случае, если модуль PIP запраши-
вает данные.
К. Индикатор мостового режима.
Желтый светодиодный индикатор заго-
рается при установке переключателя
режима пары каналов в позицию «Brifge».
L. Выключатель питания:
Переключатель включения / выключения

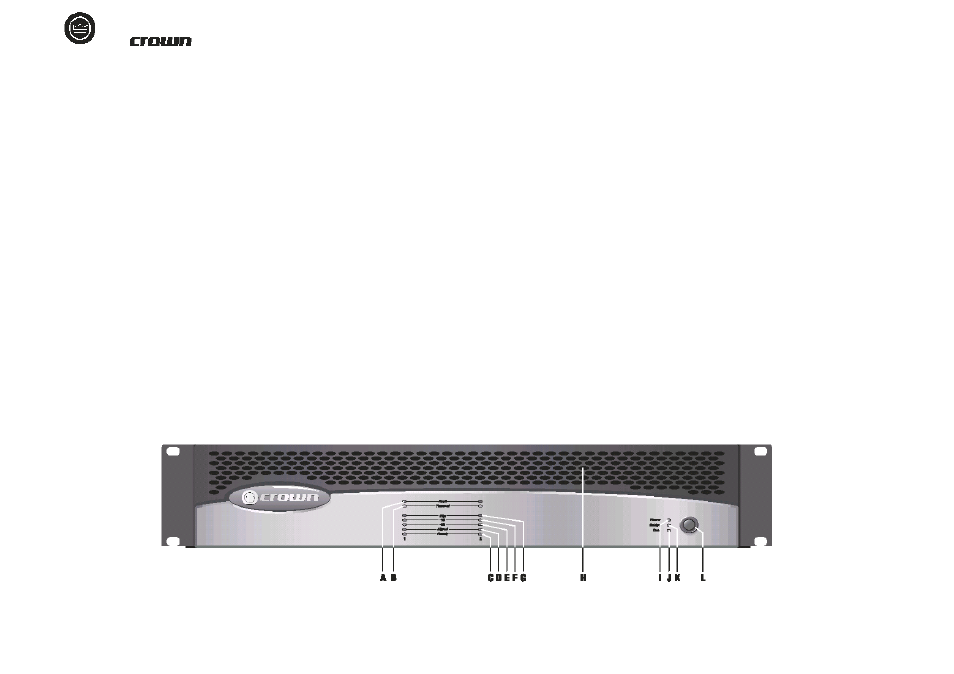

Рисунок 4.1 передняя панель CTs 600
