XENYX 502/802/1002/1202
УСТАНОВКА
8
конденсаторных микрофонов и активируется при помощи
PHANTOM-переключателя.
Подключите все используемые микрофоны, пре-
+
жде чем Вы включите фантомное питание. Нельзя
соединять или разъединять микрофоны с микшер-
ным пультом в то время, когда включено фантомное
питание. Кроме того, монитор/PA-динамики должны
быть настроены на бесшумный режим работы,
прежде чем Вы активируете фантомное питание.
После включения подождите примерно одну ми-
нуту, прежде чем Вы начнете настройку входного
усиления. Это необходимо для того, чтобы система
стабилизировалась.
POWER
Голубой POWER- светодиод сообщает о том, что прибор под-
ключен к электросети и готов к эксплуатации.
Индикатор уровнЯ
Высокоточный 4-сегментный индикатор уровня беспрерывно
информирует Вас о мощности сигнала.
Модулирование: Для настройки уровня установите LEVEL-
регулятор входных каналов в среднее положение (0 дБ) и
при помощи TRIM-регулятора поднимите входное усиление
до 0 дБ.
Во время осуществления записи при помощи дигитального
записывающего устройства измеритель амплитуд записываю-
щего устройства не должен превышать 0 дБ, так как в отличие
от аналоговой записи, даже самая малейшая перемодуляция
(которая появляется внезапно) приводит к неприятным диги-
тальным искажениям.
Измерители амплитуд Вашего XENYX показывают
+
уровень практически вне зависимости от частоты.
Рекомендуемый уровень записи для всех типов
сигнала составляет 0 дБ.
УСТАНОВКА
3.
Присоединение к сети
3.1
AC POWER IN
Электроснабжение осуществляется при помощи обратного
3-полярного сетевого соединения. Здесь подключается
прилагаемый к прибору AC адаптер. Сетевое соединение
соответствует обязательным требованиям по технике
безопасности.
Для эксплуатации прибора используйте исключи-
+
тельно прилагаемый к нему блок питания.
Никогда не подключайте XENYX к блоку питания в то
+
время, когда последний уже подключен к электросе-
ти. Сначала соедините выключенный пульт с блоком
питания, а затем присоедините все к электросети.
Пожалуйста, примите во внимание, что как блок
+
питания, так и микшерный пульт сильно нагрева-
ются в процессе эксплуатации. Это совершенно
нормально.
Аудиосоединения
3.2
Для различных целей использования прибора Вам понадо-
бится множество различных кабелей. Следующие рисунки
показывают Вам, как должны быть расположены данные
кабели. Используйте только высококачественные кабели.
Для того, чтобы использовать 2-Track-входы и –выходы, вос-
пользуйтесь, пожалуйста, стандартным Cinch-кабелем.
Конечно, асимметрично смонтированные приборы могут быть
подключены к симметричным входам и выходам. Используйте
моногнезда или соедините кольцо стереогнезд со стержнем
(соответственно Pin 1 с Pin 3 у XLR-штекеров).
Внимание! Ни в коем случае не используйте ассиме-
+
трично смонтированные XLR-соединения (PIN 1 и 3
связаны) у микрофонных входных втулок в то время,
когда Вы активируете фантомное питание

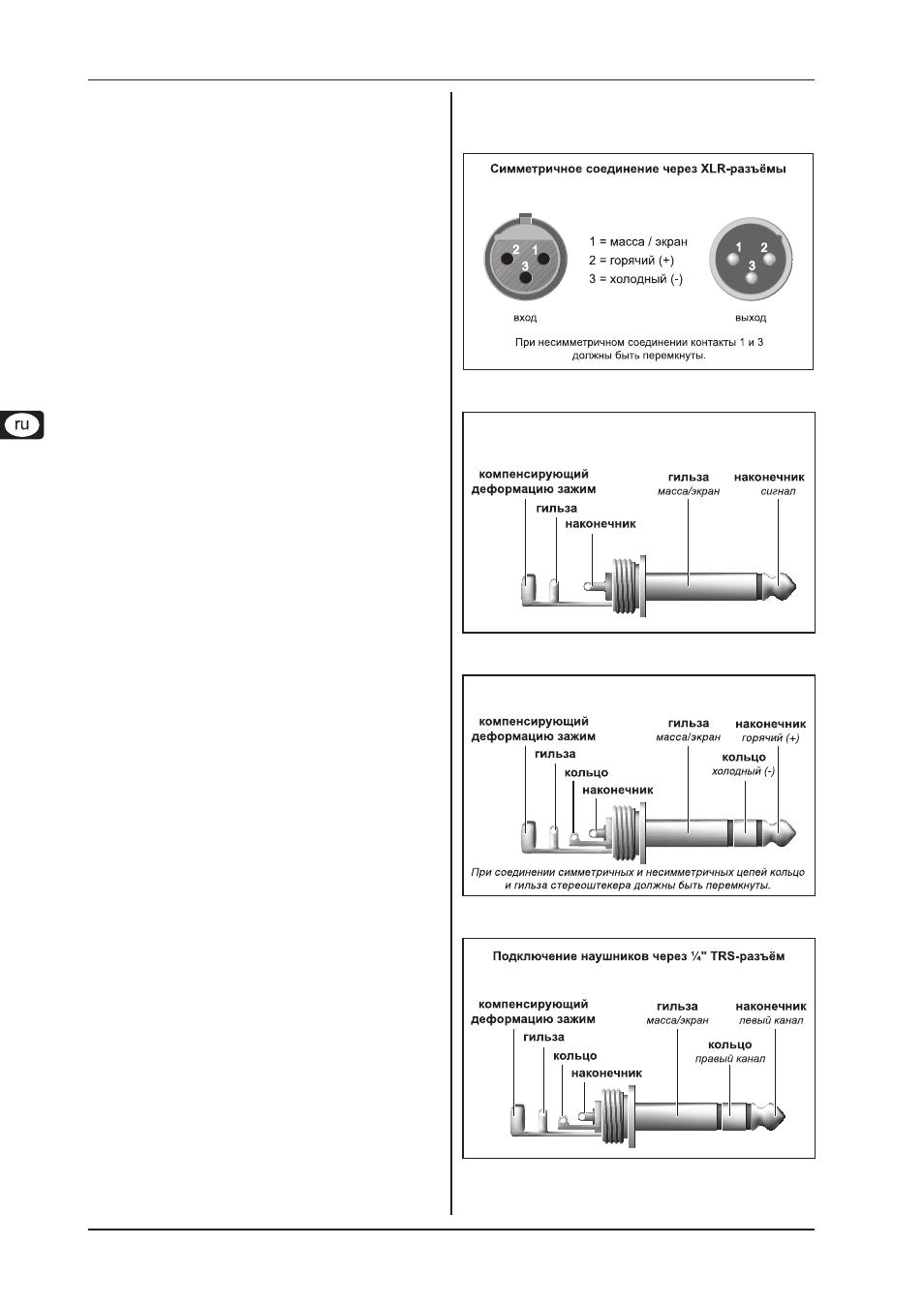

XLR-соединения
Рис. 3.1:
Несимметричное соединение через 6,3-мм TS-разъем
6,3-mm-монохраповый штекер
Рис. 3.2:
Симметричное соединение через 6,3-мм TRS-разъем
6,3-мм-стереохраповый штекер
Рис. 3.3:
Стереохраповый штекер для наушников
Рис. 3.4:
