XENYX 502/802/1002/1202
Элементы управления и подключения
7
Monitor- и Main микшер
2.3.2
Monitor-/Main Mix-соединительные элементы

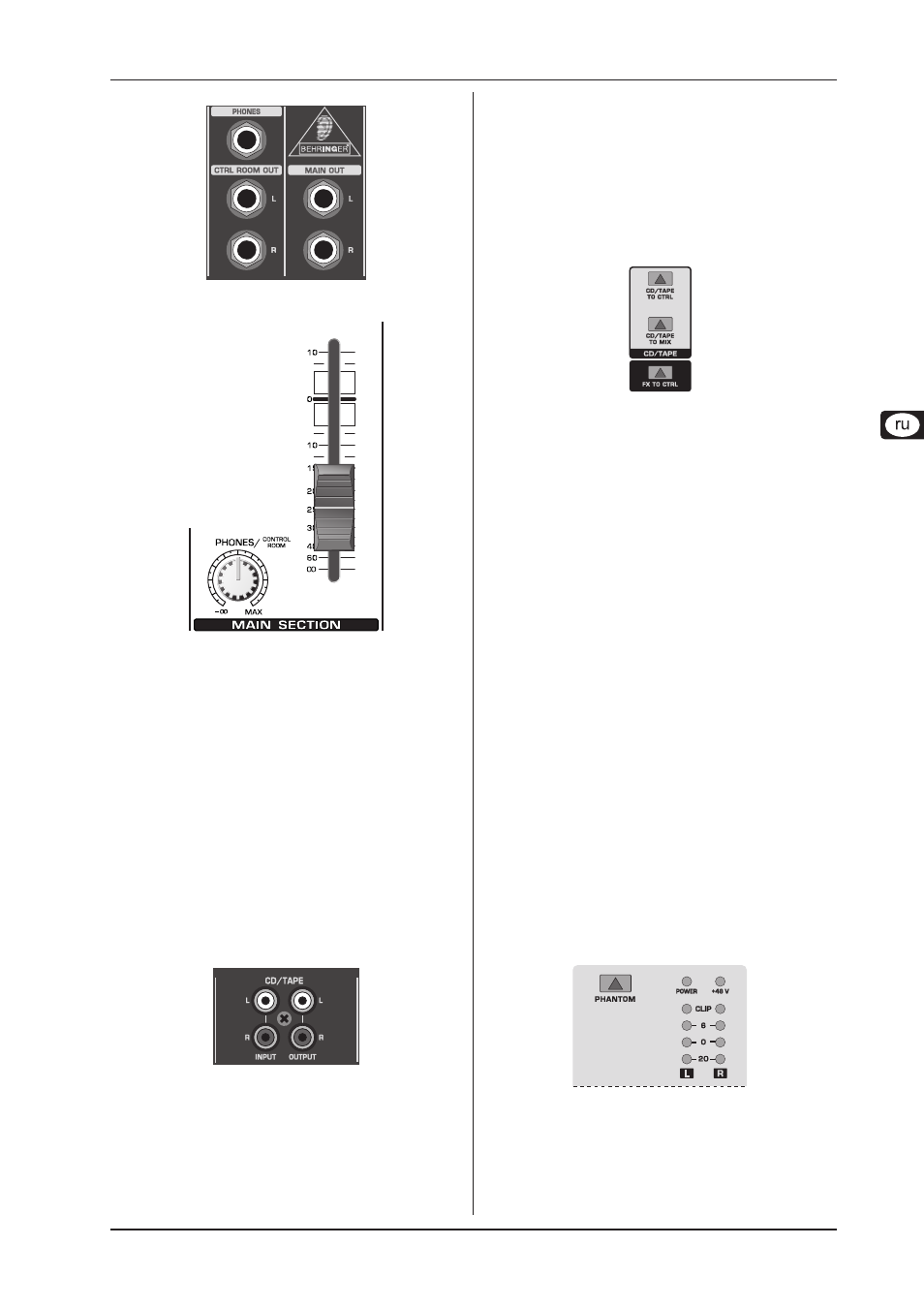

Рис. 2.9:
Мониторный регулятор и фейдер Main Mix
Рис. 2.10:
PHONES/CONTROL ROOM
PHONES-соединение (наверху в зоне подключения) раз-
работан в виде стереохраповой втулки. Подключите сюда
Ваши наушники. CTRLROOMOUT-втулки (асимметрично
смонтированные храповые втулки) служат для контроля за
всем сигналом (эффект-микширование и Main Mix), а также
за отдельными сигналами. При помощи PHONES/CONTROL
ROOM-регулятора Вы определяете уровень обоих выходов.
Прибор 502 не оборудован CONTROL ROOM-выходом.
MAIN MIX
MAIN OUT-втулки смонтированы асимметрично и представля-
ют собой монохраповые втулки. Здесь располагается Main Mix-
суммарный сигнал с уровнем в 0 dBu. При помощи фейдера
MAIN MIX Вы можете настраивать громкость данного выхода.
Каждый из XENYX-микшеров 502 и 802 оборудован для этой
цели по одному поворачивающемуся регулятору.
CD/Tape-соединения
2.3.3
CD/Tape Input/Output
Рис. 2.11:
CD/TAPE INPUT
CD/TAPE INPUT- втулки предусмотрены для подключения
внешнего источника сигнала (например, CD-плеер, Tape Deck и
т. д.). Вы можете их использовать в качестве Line-стереовхода,
к которому может быть подключен выходной сигнал второго
XENYX или BEHRINGER ULTRALINK PRO MX882. Если Вы
соедините Tape Input с HiFi-усилителем с переключателем
выбора источников, тогда Вы дополнительно и без особого
труда сможете прослушивать и другие источники.
CD/TAPE OUTPUT
Данные соединительные элементы соединены параллельно по
отношению к MAIN OUT и предоставляют в Ваше распоряже-
ние стереосумму в асимметричной форме. Подключите сюда
входы Вашего записывающего устройства. Выходной уровень
настраивается при помощи высокоточного фейдера MAIN MIX,
соответственно – поворачивающегося регулятора.
Направление сигнала
2.3.4
Направляющий переключатель Main-секции
Рис. 2.12:
CD/TAPE TO MIX
Когда нажат CD/TAPE TO MIX-переключатель, на Main Mix
включается 2-полосный вход, который служит в качестве
дополнительного входа для обыгрывания полос, MIDI-
инструментов и прочих источников сигнала, не нуждающихся
в дальнейшей обработке.
CD/TAPE TO CTRL ROOM (TAPE TO PHONES к 502)
Нажмите TAPE TO CTRL ROOM/PHONES-переключатель,
чтобы наложить вход с двумя звуковыми дорожками на мо-
ниторный выход (CTRL ROOM OUT/PHONES) – более легким
способом Вы не сможете осуществить контроль за задней по-
лосой при помощи контрольных динамиков или наушников.
Если Вы регистрируете сигнал через CD/TAPE
+
OUTPUT и, в тоже время, хотите прослушать его
через CD/TAPE INPUT, тогда не нажимайте CD/TAPE
TO MIX-переключатель. Таким образом, могло бы
возникнуть кольцо, так как данный сигнал через
Main Mix обыгрывается снова у CD/TAPE OUTPUT. В
данных целях установите Tape-сигнал при помощи
CD/TAPE TO CTRL ROOM на мониторные динамики
или наушники. В отличие от Main Mix данные сигналы
не обыгрываются на CD/TAPE OUTPUT.
FX TO CTRL ROOM
Если Вы в ваших наушниках или мониторных динамиках хо-
тите прослушать только FX Send-сигнал, тогда нажмите FX
TO CTRL-переключатель. Main Mix-сигнал будет установлен
в бесшумный режим работы, и Вы сможете прослушивать
только сигнал FX SEND-выхода. XENYX-микшер 502 и 802
не оборудованы данным переключателем.
Фантомное питание и светодиоды-
2.3.5
индикаторы
Фантомное питание и контрольные
Рис. 2.13:
светодиоды
+48 V (не для 502)
Красный “+48 V”-светодиод светится, когда включено фан-
томное питание. Фантомное питание необходимо для работы
