XENYX 502/802/1002/1202
Элементы управления и подключения
5
Элементы управления и
2.
подключения
Данная глава описывает различные элементы управления
Вашего микшерного пульта. Здесь детально поясняется
функционирование всех регуляторов, переключателей и
соединений.
Моноканалы
2.1
Микрофонные входы и Line-входы
2.1.1
Соединительные элементы и регулятор Mic-/

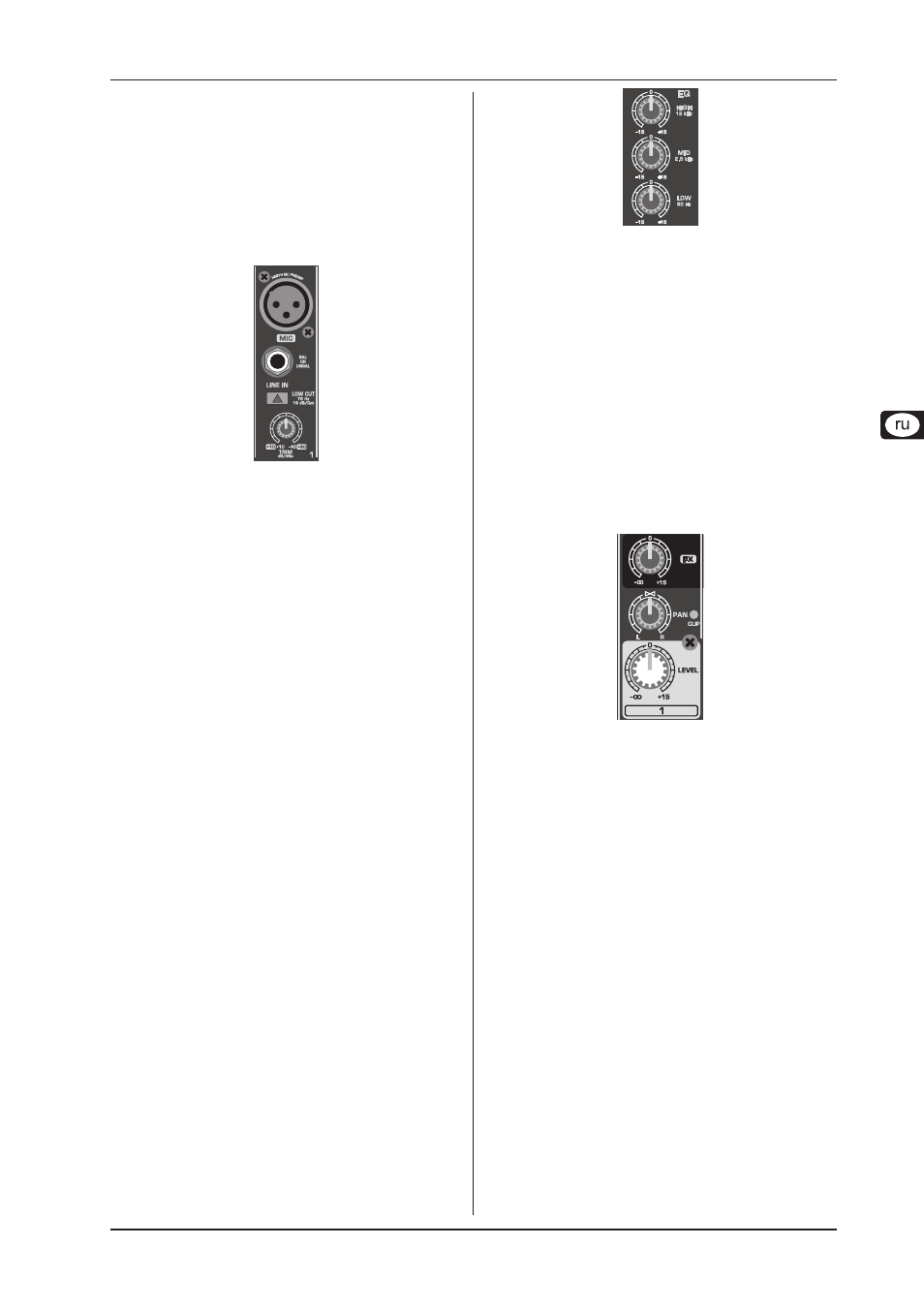

Рис. 2.1:
Line-входов
MIC
Каждый канал с моновходом предлагает Вам симметричный
вход для микрофона через XLR-втулку, у которого при на-
жатии на кнопку (смотри обратную сторону) в Вашем распоря-
жении оказывается +48 В фантомное питание, необходимое
для работы конденсаторных микрофонов. XENYX Preamps
делают возможным безупречное, бесшумное усиление, ко-
торое обычно можно получить только при помощи дорогих
Outboard-предусилителей.
Прежде чем активировать фантомное питание, от-
+
ключите звук у Вашей системы, воспроизводящей
звук . В противном случае, звук, создаваемый при
включении, будет слышен через Ваши контрольные
динамики. Соблюдайте указания, данные в главе 2.3.5
“Фантомное питание и светодиоды-индикаторы”.
LINE IN
Каждый моновход располагает также симметричным Line-
входом, который выполнен в виде 6,3-мм-храповой втулки.
Данные входы подходят также и для асимметрично смонти-
рованных штекеров (моногнездо).
Пожалуйста, не забывайте о том, что Вы не можете
+
одновременно использовать и вход для микрофона,
и Line-вход канала. Используйте их поочередно!
TRIM
При помощи переменного TRIM-потенциометра Вы настраива-
ете усиление на входе. Всегда, когда Вы подключаете источник
сигнала к одному из выходов или отсоединяете его, данный
регулятор должен быть повернут влево до упора.
Эквалайзер
2.1.2
Все каналы с моновходом оборудованы 3-полосным регули-
рованием звука. Благодаря полосам становится возможным
максимальное повышение/понижение на 15 дБ, в центральном
положении эквалайзер нейтрален.
Схемотехника “британских” эквалайзеров основывается на
легендарной технологии, используемой в элитных консолях
и обеспечивающей теплое звучание без нежелательных по-
бочных эффектов. Результатом являются очень музыкально
звучащие эквалайзеры, не имеющие даже при ±15 дБ по-
бочных эффектов, таких как сдвиг фаз или ограничение
ширины полосы пропускания, часто наблюдаемых в простых
эквалайзерах.
Настройка звука входных каналов
Рис. 2.2:
EQ
Верхняя (HIGH) и нижняя полосы (LOW) представляют со-
бой Shelving-фильтры, которые повышают или понижают все
частоты, находящиеся над, соответственно, под уровнем по-
роговой частоты. Пороговые частоты верхней и нижней лент
достигают 12 кГц и 80 Гц. Средняя полоса при 802/1002/1202
спроектирована в виде Peak-фильтра, средняя частота кото-
рого достигает 2,5 кГц.
LOW CUT
Кроме того, дополнительно моноканалы (1002 и 1202) обо-
рудованы также отвесным LOW CUT-фильтром (18 дБ/окт.,
-3 дБ при75 Гц), при помощи которого Вы можете устранить
нежелательные низкочастотные участки сигнала.
FX Send-каналы, настройка панорамы и
2.1.3
уровня
FX Send/Panorama/Level-регулятор
Рис. 2.3:
FX
При помощи FX Send-каналов (или AUX Send-каналов) Вы
можете отобрать сигналы из одного или нескольких каналов
и собрать их на одной шине. У FX Send-втулки Вы можете от-
делить данный сигнал и подать, например, в активную колонку
усилителя или внешний эффект-прибор. В качестве канала
ответной подачи сигнала могут послужить Aux Return-втулки
(802) или стандартные каналы. Каждый FX Send-канал явля-
ется моноканалом и предлагает усиление до +15 дБ. Прибор
502 не оборудован FX Send-каналами.
FX-каналы трех XENYX-микшерных пультов предназначены
– что уже следует из их наименования– для подключения
эффект-приборов и включены в положение post-Fader. Это
значит, что громкость эффекта в канале зависит от по-
ложения фейдера канала. Если бы это было не так, тогда
эффект-сигнал канала был бы слышен и тогда, когда фейдер
полностью “затянут”.
PAN
При помощи PAN-регулятора определяется положение
канального сигнала в рамках стереозоны. Данный элемент
конструкции предлагает к Вашим услугам Constant-Power-
характеристику, т.е. сигнал в независимости от расположения
в стереопанораме остается на том же уровне.
LEVEL
LEVEL-регулятор определяет уровень сигнала канала в Main
микшере.
