Behringer FCB1010 - Инструкция (Страница 6)

Ножной MIDI-контроллер FCB1010
© 2003, I.S.P.A.-Engineering, Л. Орлов, перевод на русский язык
6
1.3.2 Задняя панель

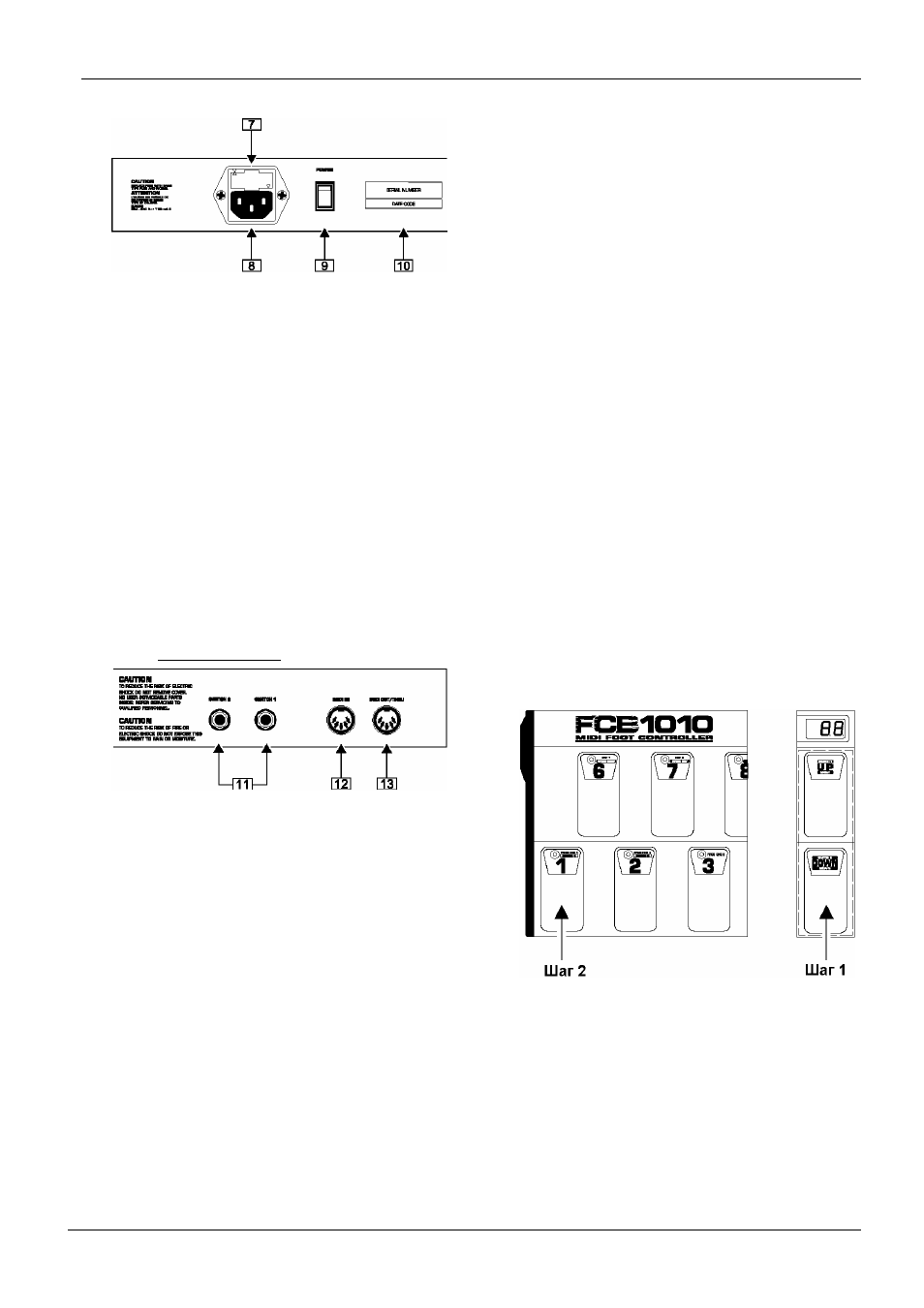

Рис. 1.2: Разъемы на задней панели
[7] ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ/СЕЛЕКТОР НАПРЯЖЕНИЯ.
Перед включением FCB1010 в сеть убедитесь, что
установленное
напряжение соответствует напряжению
местной электросети. При замене предохранителя необходимо
всегда использовать идентичный. Плавкий предохранитель
может быть установлен в одну из двух позиций, что позволяет
переключаться между напряжением 230 В и 115 В. При работе
с напряжением 115 В за пределами Европы необходимо
использовать более мощные предохранители. (см. глава 3,
«ИНСТАЛЛЯЦИЯ»).
[8] РАЗЪЕМ ЭЛЕКТРОПИТАНИЯ IEC. Подключение к сети
осуществляется при помощи сетевого кабеля, входящего в
комплект поставки.
[9] Выключатель POWER служит для включения и
выключения электропитания FCB1010.
[10] СЕРИЙНЫЙ НОМЕР. Пожалуйста, в течение 14 дней
после покупки заполните и пошлите на Behringer гарантийную
карточку. В противном случае Вы теряете право на
расширенную гарантию. Вы можете также зарегистрироваться
на веб-сайте www.behringer.com.
Рис. 1.3: Разъемы yна задней панели
[11] ГНЕЗДА SWITCH 1 и 2. используются для коммутации с
усилителем в целях переключения каналов (монофонический
или стереофонический кабель с разъемом «джек»).
[12] Гнездо MIDI IN. Служит для подключения секвенсера или
другого подобного устройства в целях загрузки ранее
сохраненных с помощью функции MIDI SysEx данных. Кроме
того, входящие MIDI-данные могут быть пропущены через
FCB1010 и объединены с другими данными при помощи
функции MIDI MERGE. Объединенные данные доступны на
разъеме MIDI OUT/THRU.
[13] Гнездо MIDI OUT/THRU. Служит для подключения
устройств, управляемых при помощи FCB1010. Схема SOFT
THRU
позволяет передавать любые MIDI-данные,
поступающие на разъем FCB1010 MIDI IN, объединять их с
потоком собственных данных прибора и выводить сводные
данные на разъем MIDI OUT.
2. ПРОГРАММИРОВАНИЕ FCB1010
В этой главе описывается программирование
FCB1010 и адаптация к конкретной MIDI-системе.
Не волнуйтесь, Вам не придется изучать язык
программирования, чтобы отдавать FCB1010 MIDI-
команды. Прибор выполнит все функции за Вас,
шаг за шагом. Вам просто нужно сделать выбор и
подтвердить его. Если для выполнения тех или
иных функций потребуется ввести какие-либо
параметры, это будет пояснено особо.
2.1 Выбор БАНКОВ и ПРЕСЕТОВ
Существует два способа выбора БАНКА и
содержащихся в нем ПРЕСЕТОВ. Способ, который
Вы будете использовать, зависит от значения
параметра DIRECT SELECT в меню GLOBAL
CONFIGURATION. Если DIRECT SELECT = ON
(включен), ножные переключатели PRESET можно
использовать для прямого выбора номера БАНКА,
следующего за номером ПРЕСЕТА. Если DIRECT
SELECT = OFF (выключен), необходимо сперва
выбрать БАНК при помощи переключателей
UP/DOWN, затем выбрать пресет из банка. По
умолчания функция DIRECT SELECT выключена.
На нижеприведенных рисунках показаны оба
варианта.
2.1.1 Функция DIRECT SELECT выключена
Предположим, Вы хотите выбрать ПРЕСЕТ #1 из
банка #3…
Шаг 1: При помощи переключателей UP/DOWN
выберите БАНК, содержащий требуемый Вам
пресет (здесь: БАНК #3).
Шаг 2: Выберите ПРЕСЕТ, который Вам
необходим (здесь: ПРЕСЕТ #1).
Рис. 2.1: Выбор пресета при отключенной
функции DIRECT SELECT
2.1.2 Функция DIRECT SELECT включена
Включение функции DIRECT SELECT описано в
параграфе 2.2.1. Для выбора ПРЕСЕТА #1 из
БАНКА #3 совершите следующие действия:
Шаг 1: Нажатием на переключатель #3 выберите
БАНК, содержащий требуемый пресет (здесь:
БАНК #3).
Шаг 2: Нажатием на переключатель #1 выберите
ПРЕСЕТ, который Вам необходим (здесь:
ПРЕСЕТ #1).
