Ножной MIDI-контроллер FCB1010
© 2003, I.S.P.A.-Engineering, Л. Орлов, перевод на русский язык
13
▲ Нажмите и держите ножные переключатели ##1 и 3 при
включении электропитания устройства. Это активизирует
режим авто-тестирования FCB1010, будут зажигаться все
светодиоды.
▲ Подождите, пока загорятся все светодиоды. Затем
поочередно нажмите все ножные переключатели, включая
DOWN/ESCAPE и UP/ENTER, чтобы светодиоды погасли.
▲ Подождите немного до окончания тестирования релейных
гнезд (будут слышны щелчки). Если к MIDI-интерфейсу ничего
не подключено, на дисплее появится «F1». Если подключить
MIDI-выход к MIDI-входу, на дисплее появится «А1». Значит, с
MIDI все в порядке.
▲ Один раз нажмите DOWN/ESCAPE.
▲ Поставьте педаль А в крайнее верхнее положение.
Загорится светодиод VALUE 1. После регулировки значения
(максимум) нажмите UP/ENTER.
▲ Поставьте педаль А в крайнее нижнее положение.
Загорится светодиод VALUE 2. После регулировки значения
(максимум) нажмите UP/ENTER.
▲ Поставьте педаль В в крайнее верхнее положение.
Загорится светодиод VALUE 1. После регулировки значения
(максимум) нажмите UP/ENTER.
▲ Поставьте педаль В в крайнее нижнее положение.
Загорится светодиод VALUE 2. После регулировки значения
(максимум) нажмите UP/ENTER.
Теперь обе педали откалиброваны корректно.
3. ОБЛАСТИ ПРИМЕНЕНИЯ
В этой главе описаны несколько примеров применения
FCB1010, которые могут помочь Вам осуществить корректную
коммутацию по MIDI.
Если Ваше оборудование оборудовано MIDI-интерфейсом, им
можно управлять с помощью FCB1010. Все, что Вам нужно –
это разъем MIDI IN на задней панели этого оборудования.
Через FCB1010 не проходят никакие звуковые сигналы.
FCB1010 всего лишь передает управляющие сигналы.
Которые, к примеру, могут переключать пресеты, включать и
выключать
эффекты,
регулировать
громкость.
Более
подробная информация приведена в гл.4 «MIDI – как стандарт
и как революция».
3.1 Базовые установки

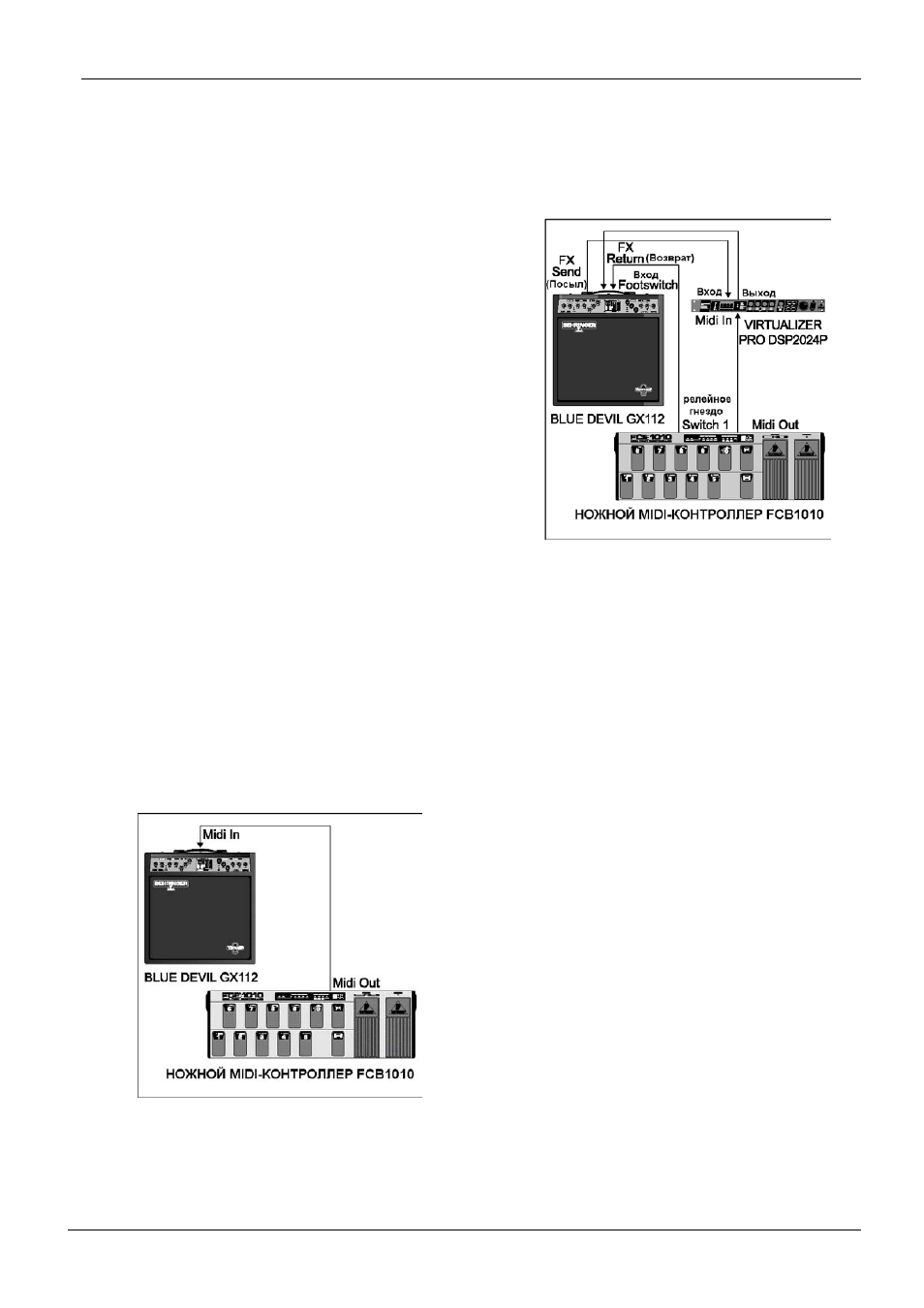

Рис. 3.1: базовые установки для гитарного усилителя
В этом примере FCB1010 используется для управления
гитарным усилителем, оборудованным MIDI-интерфейсом.
Соедините гнездо MIDI OUT FCB1010 с гнездом MIDI IN
усилителя (см. рис. 3.1) при помощи стандартного MIDI-кабеля
с 5-контактными разъемами DIN. Запрограммируйте FCB1010
как описано в разделе 2.4. Обратитесь к
руководству по эксплуатации усилителя, чтобы
выяснить, какие функции можно контролировать с
помощью FCB1010 по MIDI.
3.2 Расширенные установки с
использованием релейных гнезд
Рис. 3.2: установки для гитары (с использованием
релейного гнезда управления Switch 1)
В этом примере FCB1010 управляет процессором
эффектов через MIDI, а переключением каналов
(clean/drive) на гитарном усилителе – через
релейное гнездо Switch 1. Процессор эффектов
подключается в разрыв (FX send/return) к гитарному
усилителю. Релейное гнездо Switch 1 стандартным
шнуром с разъемами «джек» соединяется со
входом Footswitch гитарного усилителя. Гнездо
MIDI OUT FCB1010 при помощи стандартного MIDI-
кабеля соединяется с гнездом MIDI IN процессора
эффектов.
Процессор эффектов управляется по MIDI, а
переключение каналов на гитарном усилителе –
через релейное гнездо Switch 1. В этом случае не
требуется
дополнительных
ножных
переключателей для работы с каналами усилителя.
3.3 Коммутация (общий обзор)
Для коммутации релейных выходов SWITCH и
усилителя используйте коммерчески доступные
готовые кабели с разъемами типа «джек». Так как
эти выходы нормализованы, Вы можете посылать
оба коммутирующих импульса с одного выхода
SWITCH, используя стерео кабель, что удобно при
работе
с
усилителями,
снабженными
стереофоническим гнездом phone jack для выбора
нескольких функций (например, выбор канала
одновременно
с
включением/выключением
эффекта). В этом случае используйте только один
из двух имеющихся на FCB1010 выходов SWITCH и
один стерео кабель.
"
Определите,
поддерживает
ли
Ваш
усилитель
стерео
подключение.
Методом
эксперимента
определите
конфигурацию
переключений в Вашем усилителе.
