Кабель питания ULTRAMIZER PRO соответствует всем международным сертификационным требованиям
безопасности. Пожалуйста удостоверьтесь, что все приборы имеют соответствующее заземление.
!
!
!
!
Прежде чем вы подключите ваш ULTRAMIZER PRO к сети питания, удостоверьтесь, что местное
напряжение соответствует требуемому напряжению питания прибора (подробности см. в гл. 5.2)!
В соответствии со стандартом, у ULTRAMIZER PRO все звуковые входы и выходы симметричны. Если это
возможно, для подсоединения к другому устройству пользуйтесь симметричным соединением, чтобы обеспечить
конфигурации максимум помехозащищённости. Функция системы автоматического регулирования обнаружит
несимметризованные соединения и скорректирует разницу уровней автоматически (коррекция 6 dB).
MIDI соединения (IN/OUT/THRU) коммутируются посредством стандартных DIN-соединителей. Передача данных
изолирована от земли оптопарой.
1.3 Органы управления

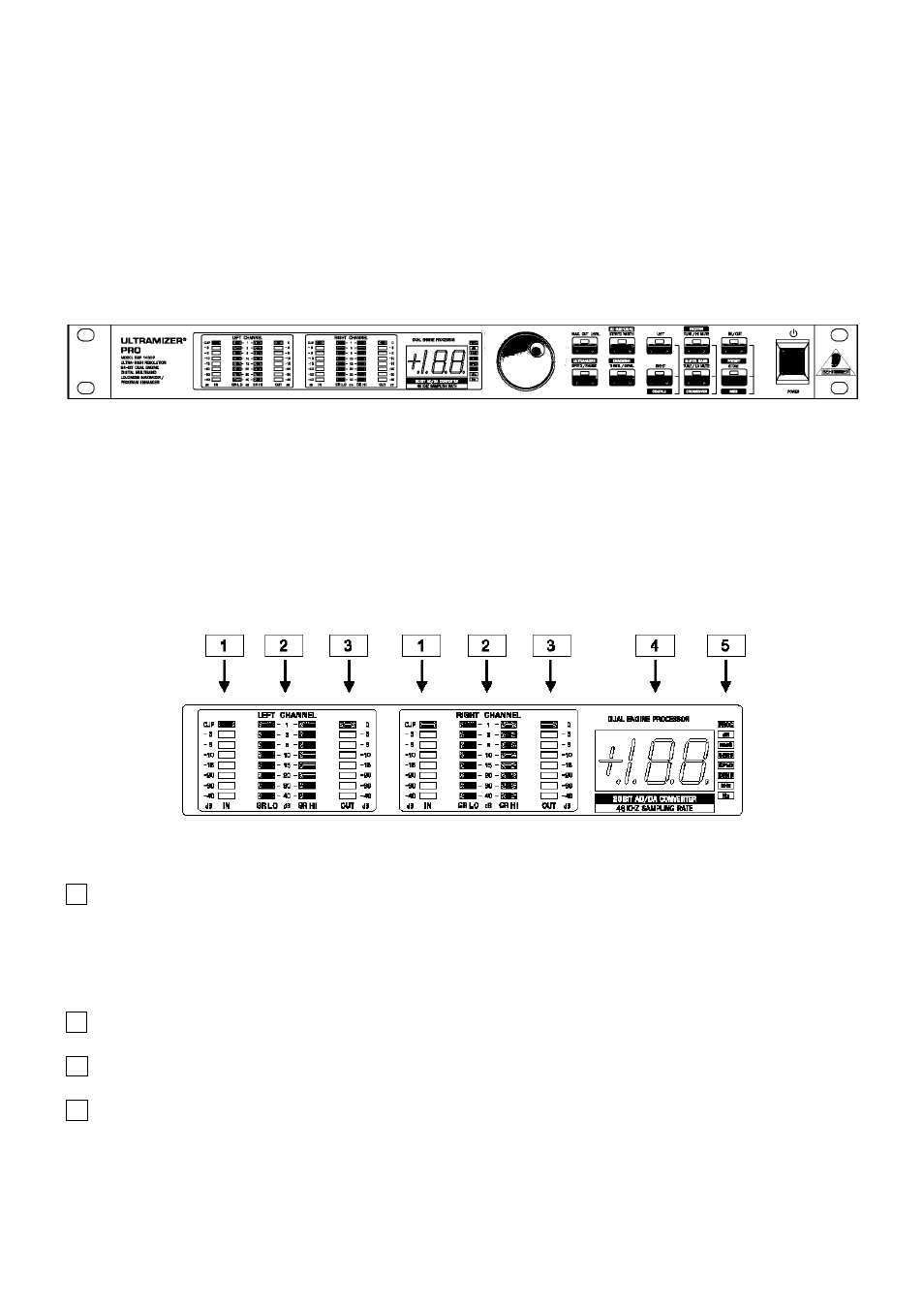

Рис. 1.1: Передняя панель ULTRAMISER PRO
BEHRINGER ULTRAMIZER PRO снабжён десятью подсвеченными кнопками параметров, одним
кодером Jog, числовым дисплеем, 8-разрядными светодиодными индикаторами и кнопкой сетевого
питания. Каждый из двух полностью независимых каналов можно контролировать по 8-сегментным
светодиодным индикаторам, отображающим уровень входного и выходного сигналов, а также
изменение коэффициента усиления (Gain reduction) в обоих диапазонах.
1.3.1 Передняя панель
Рис. 1.2: Дисплейная секция DSP1400P
1 Два светодиодных индикатора отображают уровни входного сигнала в dB (показания соотнесены с
внутренним максимумом цифрового сигнала).
!
!
!
!
Пожалуйста, имейте в виду, что номинальный уровень ULTRAMIZER PRO выбирается с
помощью переключателя +4dBu / -10dBV, расположенного на задней панели (см. 3.1 «Установка
уровня»).
2 Индикатор Gain reduction показывает изменения коэффициента усиления в обоих диапазонах: GR
LO – в нижней части спектра, а GR HI – в верхней.
3 Эта пара светодиодных индикаторов показывает уровень выходного сигнала в dB, относительно
максимального уровня +15 dBu.
4 Сразу после включения питания прибора, числовой дисплей показывает номер пресета, который
использовался последним. Он весьма удобочитаем, 2½ числовой дисплей имеет также плюс/минус
индикатор для указания возрастания или понижения параметра в режиме Edit.
