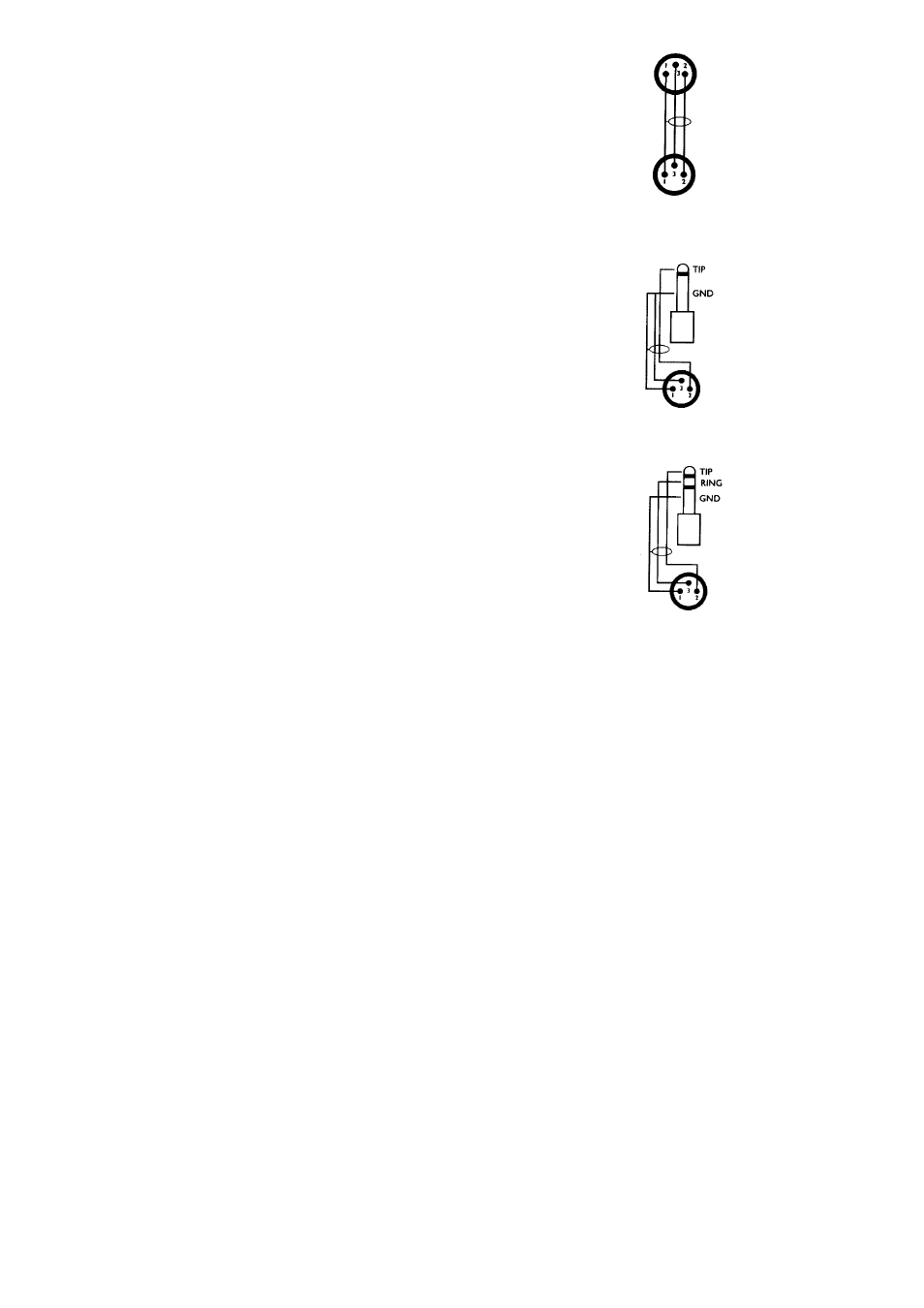

Коммутация XLR-XLR
Соответствие контактов разъемов XLR на концах
коммутационного шнура:
Контакт №1 - контакт №1 («земля»)
Контакт №2 - контакт №2 («горячий»)
Контакт №3 - контакт №3 («холодный»)
Коммутация несимметричный Jack – XLR
Соответствие контактов на разъемах Jack и XLR:
Контакт Sleeve - контакт №1 («земля»)
Контакт Tip - контакт №2 («горячий»)
Контакт Sleeve - контакт №3 («холодный»)
Коммутация симметричный Jack – XLR
Соответствие контактов на разъемах Jack и XLR:
Контакт Sleeve - контакт №1 («земля»)
Контакт Tip - контакт №2 («горячий»)
Контакт Ring - контакт №3 («холодный»)
5.4 ИСПОЛЬЗОВАНИЕ МИДИ - ИНТЕРФЕЙСА
Стандарт MIDI был разработан в 1980 году в целях обеспечения коммуникаций между
устройствами различных производителей. В ULTRAMIZER PRO предусмотрена полная
поддержка этого стандарта, включающая возможности управления параметрами в реальном
времени.
!
!
!
!
MIDI – это Musical Instruments Digital Interface.
MIDI-разъемы расположены на задней панели, это универсальные 5-контактные DIN. Вам
потребуются соответствующие MIDI-кабели для подключения ULTRAMIZER PRO к другому MIDI-
оборудованию. Распайка: экранированный (микрофонный) кабель, контакт 2 (центр) подсоединен
к экрану, контакты 4 и 5 (слева и справа от контакта 2) – для передачи данных, контакты 1 и 3 are
не используются. Максимальная длина MIDI-кабеля – не более 45 футов.
Гнездо MIDI IN: для приема MIDI-данных. Приемный MIDI-канал устанавливается в меню MIDI
SETUP.
Гнездо MIDI THRU: неизмененный MIDI-сигнал. Через этот разъем можно управлять
одновременно несколькими ULTRAMIZER PRO.
Гнездо MIDI OUT: для передачи в компьютер или другой ULTRAMIZER PRO данных о
переключении программ (Program changes) и статусной информации.
