28

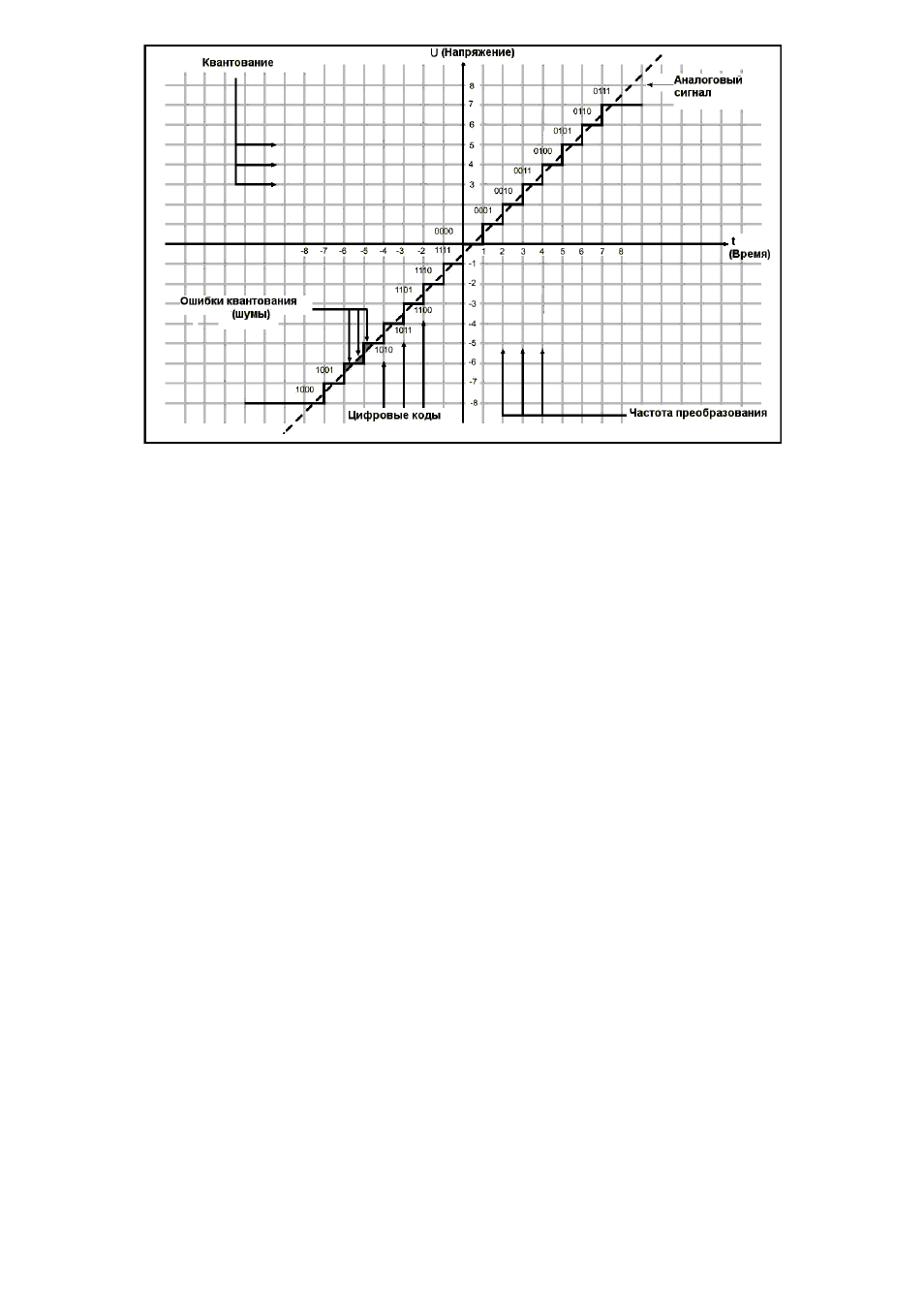

Рис. 4.4: Переводная диаграмма для идеально линейного аналогово-цифрового преобразователя
Если вы представите аналоговый сигнал в виде синусоидальной кривой, тогда процедура дискретизации
предстанет в виде сетки, наложенной на кривую. Чем выше частота дискретизации (и чем больше число битов),
тем более дробна решётка. А налоговый сигнал следует кривой, которая очень редко совпадает со ступеньками
сетки. Уровень сигнала в точках дискретизации будет соответствовать приписанной цифровой величине, и это
будет величина достаточно близкая к точному соответствию. Это ограничение разрешающей способности при
ступенчатой форме представления сигнала приводит к ошибкам, и эти ошибки являются причиной шума
квантования. К сожалению, такой шум характерен тем, что он гораздо более заметен и неприятен для слуха, чем
«естественные» шумы аналоговой природы.
В цифровом процессоре сигналов, таком как DSP в ULTRAMISER PRO, данные модифицируются целым рядом
способов, различные вычисления и процессы совершаются для того, чтобы достичь желаемого воздействия на
сигнал. Это служит источником дальнейших ошибок, так как эти вычисления совершаются достаточно
приблизительно – они округляются по отношению к определённому числу десятичного порядка. И это ещё одна
причина для возникновения шума. Чтобы минимизировать эти ошибки округления, вычисления должны
производиться с более высокой разрешающей способностью. (В качестве примера: электронный калькулятор
может оперировать внутри себя с большим числом десятичных мест, чем это может быть показано на дисплее).
DSP в ULTRAMISER PRO имеется разрешающую способность 24 бита. Это достаточная точность, чтобы снизить
шумы квантования до уровня, который находится ниже порога слышимости.
5. ПОДГОТОВКА К РАБОТЕ
ULTRAMISER PRO тщательно упакован в специальную коробку с пенопластовыми о вставками для защиты
от повреждений. Однако рекомендуется тщательно исследовать упаковку и ее содержимое на предмет
обнаружения признаков физических повреждений, которые, возможно, возникли при перевозке.
! ! ! !
Если устройство повреждено, пожалуйста, немедленно уведомьте продавца, в противном случае
ремонт повреждения или замена прибора не гарантируются.
5.1 Установка в рэковой стойке
ULTRAMISER PRO монтируется в стандартную рэковую стойку. При монтаже до задней панели следует
оставить как минимум 15 см для подключения коммутационных разъемов. Обеспечьте достаточную
вентиляцию, не устанавливайте ULTRAMISER PRO рядом с источниками высокой температуры –
усилителями мощности и т. д.
