Инструкция по эксплуатации ALESIS a6
Страница 169
169
Пример 5: A(S)R - Огибающая с положительной амплитудой с дополнительными пропущенны-
ми ступенями.
DELAY время
OFF (нет ступени задержки)
ATTACK время
3.20 S
Attack SHAPE
LOG 3
D1TIME
Установите на 0, который пропускает эту ступень
Decay1 SHAPE
Пропущено: может быть установлено на любую величину, но будет игнориро-
вано.
D2LEVL
Пропущено: может быть установлено на любую величину, но будет игнориро-
вано.
D2TIME
Установите на 0, который пропускает эту ступень
Decay2 SHAPE
Пропущено: может быть установлено на любую величину, но будет игнориро-
вано.
SUSTAIN уровеь
Пропущено: замещается ступенью ATTACK
R1TIME
Установите на 0, который пропускает эту ступень
Release1 SHAPE Пропущено: может быть установлено на любую величину, но будет игнориро-
вано.
R2LEVL
Пропущено: может быть установлено на любую величину, но будет игнориро-
вано.
R2TIME
2.50 S
Release2 SHAPE LOG 2
Envelope OFFSET 0
Envelope LEVEL
100
Envelope POLAR
POSWAV

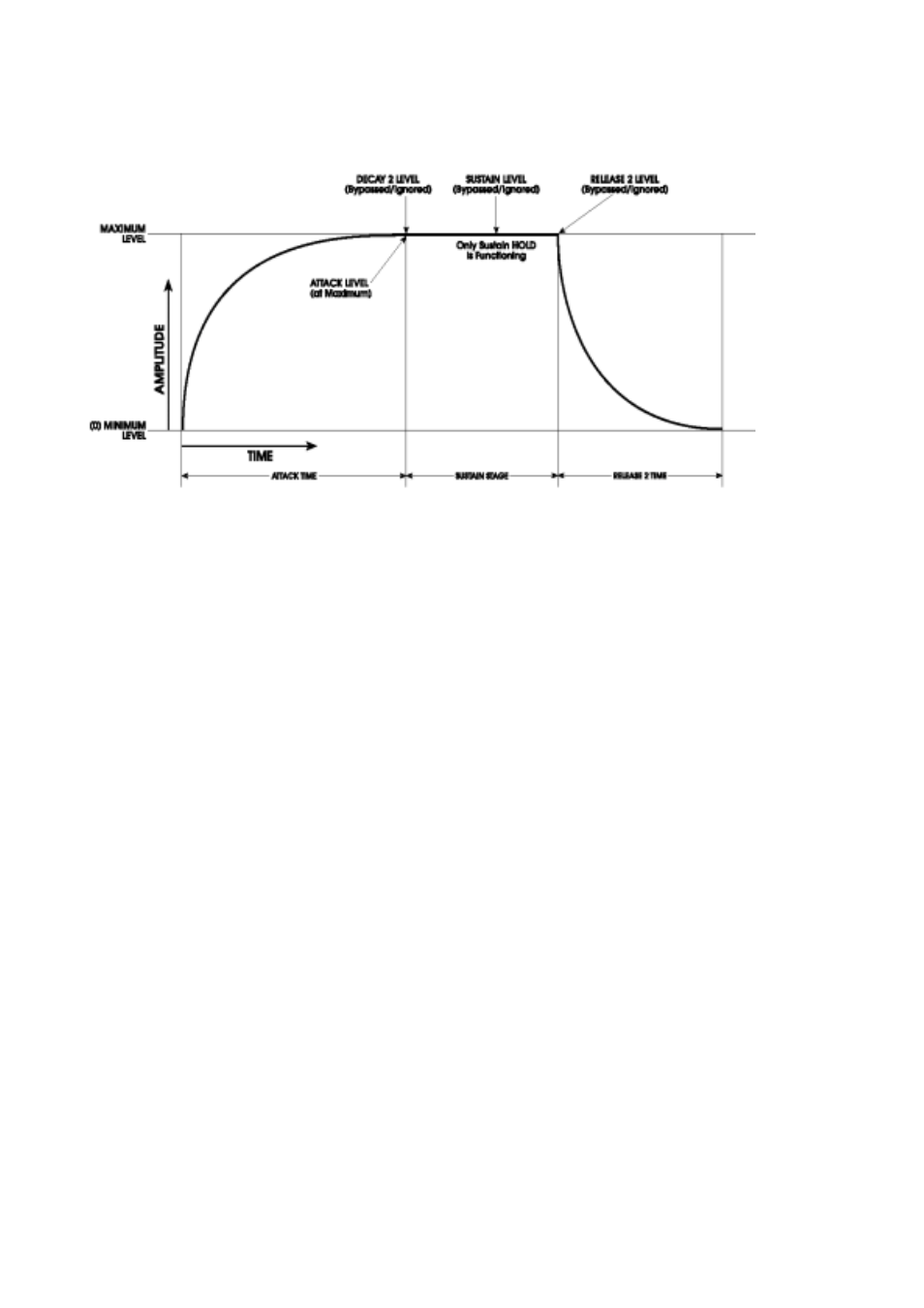

Этот пример показывает работу огибающей A(S)R. Как всегда, ступень Атаки поднимается до
мксимума и продолжается до следующей возможной ступени затухания. В этом случае, так
D1TIME и D2TIME установлены на 0, то следующей возможной ступени затухания не суще-
ствует и огибающая проходит до ступени Сустейна.
Как только встречается ступень Сустейна , максимальный уровень удерживается при удер-
жании клавиши или нажатии на педаль сустейна. При отпускании клавиши или педали,
огибающая переходит из своего текущего уровня (в этом случае максимальный) до Release2.
Так как Release2 является нашей выходной ступенью и всегда затухает до нуля (плюс
Смещение, если это имеет место), это работает в точности как огибающая A(S)R
ТАким же образом, может быть создана простая огибающая Атака / HOLD путем установки
времени Release2 на HOLD (максимум)
