ПОдключение цифровых входов и
выходов.
1. Найдите расположение разъемов DIGITAL IN и
DIGITAL OUT для дорожек 1 - 8.
Удалите заглушки разъемов (если они имеются)
и сохраните их для дальнейшего использования.
2. Удалите чистые, пластиковые трубочки, покрываю-
щие каждый конец оптического кабеля (если они
имеются). Подключите один конец волоконно -
оптического кабеля к джеку DIGITAL OUT 1-8 на
HD24.
Кабель является не поляризованным, так что в
оптический выход может быть установлен любой
конец.
3. Подключите другой конец волоконно-оптического
кабеля к оптическому входу ADAT для первых
восьми дорожек приемника (микшера, интерфейса
компьютера или ADAT)/
Совет: если машины включены, кабели от ма-
шин источников будут светитсья на концах крас-
ным светом.
4. Повторите шаги 2 и 3 для джеков DIGITAL OUT
9-16 и DIGITAL OUT 17-24 .
В этой точке Вы можете воспроизвести песню
на HD24 и услышать ее (или увидеть перемеще-
ния индикатора) на других устройствах.
5. Теперь подключите выходы другого устройства к
DIGITAL IN 1-8, DIGITAL IN 9-16 и DIGITAL OUT 17-24
HD24.
Только восемь выходов на других устройствах?
В некоторых случаях, с такими устройствами как
8-ми шинные цифровые микшеры без прямого выхо-
да, Вам может понадобиться подключить к DIGITAL
IN 9-16 и DIGITAL OUT 17-24 HD24. HD42 может элек-
тронно вставлять цифровой вход от его первых
восьми входов на более высокие дорожки при необ-
ходимости. Смотри стр. 22.

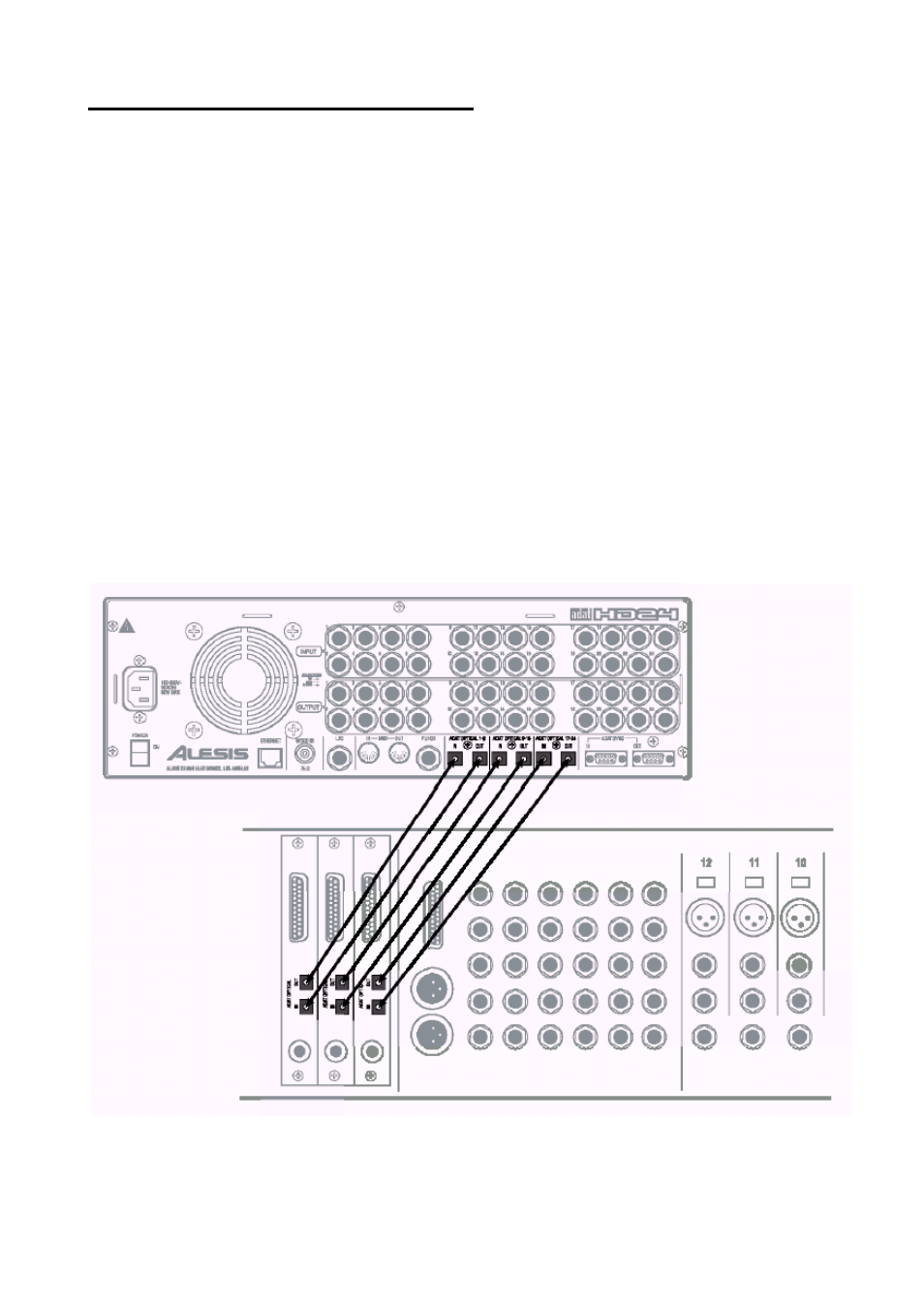

Рисунок ниже показывает подключение HD24 к 8-
ми шинному цифровому микшеру. Оптические выхо-
ды ADAT, подключены к цифровым входам HD24
и цифровые выходв HD24 подключены к Оптичес-
ким входам микшера ADAT.
