23
Синхронизатор вход /выход I/O
Два разъема DB9 на тыльной стороне промаркиро-
ванные как SYNC IN и SYNC OUT используются
для синхронизации двух или более HD24, или
для комбинации HD24 и другого ADAT или ра-
бочей компьютерной станции , использующей
картру ADAT/EDIT или подобное устройство.
Может быть связано до пяти HD24, создавая
таким образом 120-ти дорожечную систему. Это
требует наличия кабеля с 9-ти пиновым D разъе-
мом типа male-to malе для каждой дополнитель-
ной машины в цепи.
Используйте только синхро кабели Alesis,
различной длины от Ваших дилеров. Неправиль-
ные кабели (например те, которые используются для
компьютеров) могут привести к неправильной работе.
В таких системах, Вы в основном обращаетесь со с
всеми подключенными машинами так как будто они
представляют из себя одно многодорожечное у строй-
тство. Первый ADAT в цепи является так называе-
мым «мастером», и все остальные подключенные
устройства будут работать как «вторичные». Тем не
менее каждое вторичное устройство может быть
использовано независимо при остановке мастер
устройства.
Подключения Sync In и Sync out могут быть также
использованы для синхронизации временного кода
SMPTE. Для уточнения смотрите раздел 8.
Синхронизация нескольких HD24 и / или
ADAT.
1. Определите положение разъемов SYNC IN и SYNC
OUT
2. Подключите один конец кабеля с 9-ти пиновым
D разъемом типа male-to malе к местер джеку
SYNC OUT.
3. Подключите другой конец кабеля к джеку SYNC
IN первого вторичного устройства.
4. Для дополнительных вторичных устройств, под-
ключите конец кабеля с 9-ти пиновым D разъемом
типа male-to malе к джеку SYNC OUT первого
вторичного устройства и другой конец к джеку SYNC
IN второго вторичного устройства. Его джек SYNC
OUT будет затем подключен к джеку SYNC IN
третьего вторичного устройства и т. д.
После выполнения подключения SYNC, вторичное
устройство (а) будет автоматически переключено на
внешние часы и будет следовать командам, пере-
даваемым с Мастер устройства (если не работает
автономно путем отключения всех дисков или из-
влечением кассеты) Для получения большей инфор-
мации об использовании множества HD24 и / или
ADAT, смотрите раздел 8.

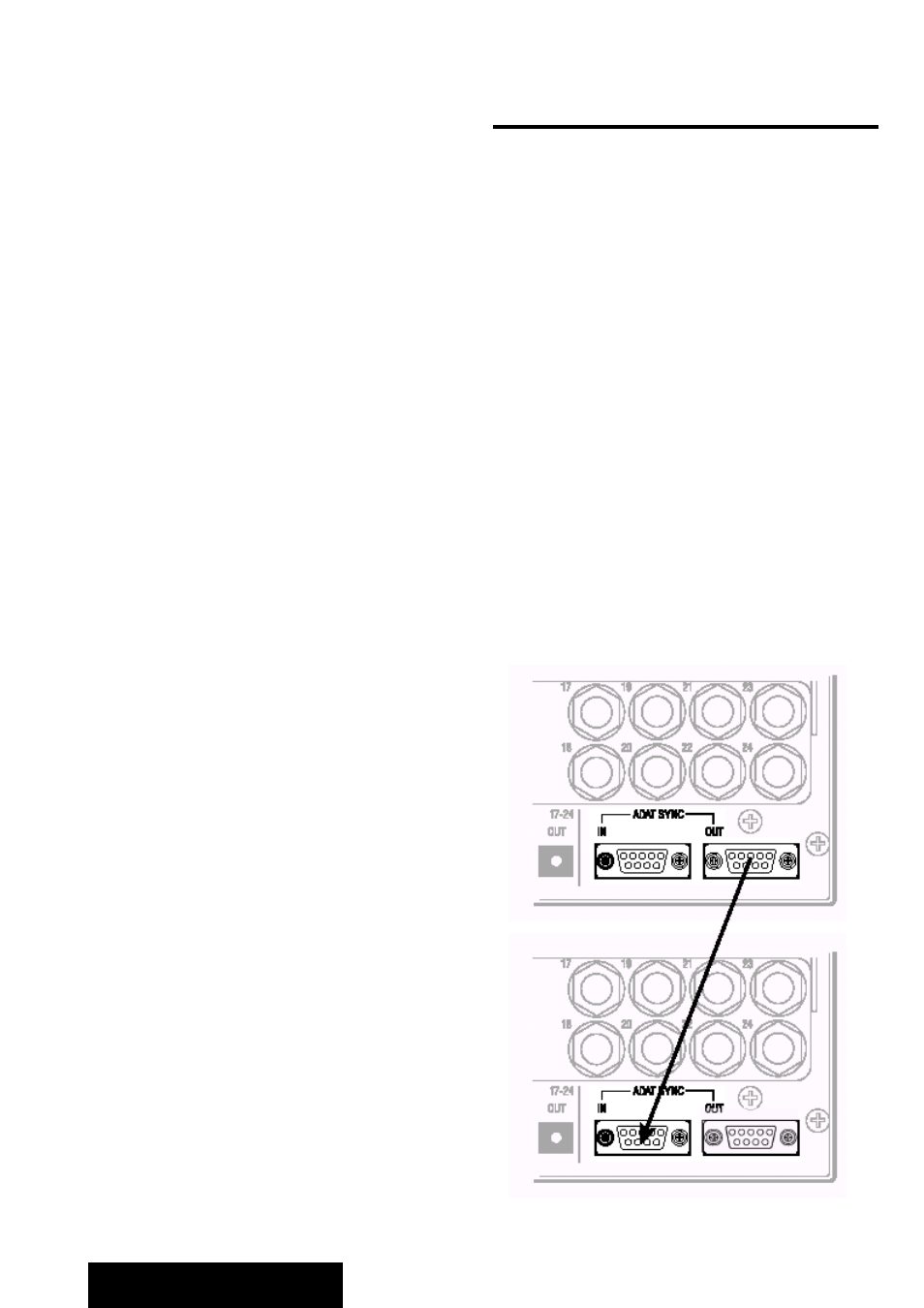

Рисунок ниже изображает ADAT HD24 в качестве
мастер устройства для другого HD24, так, что они
могут быть синхронизированы вместе, выполняя та-
ким образом 48-ми дорожечную запись.
