20
Аналоговые входы и выходы
При подключении аудио кабелей и / или включе-
ния и выключения питания, проверьте, чтобы
все устройства в Вашей системе были вык-
лючены и регуляторы громкости увернуты.
Выходы с HD24 на консоль микшера:
Симметричные выходы:
24 аналоговых выхода OUTPUT ADAT HD24 должны
быть подключены к симметричным входам «входа
кассеты» записывающей консоли.

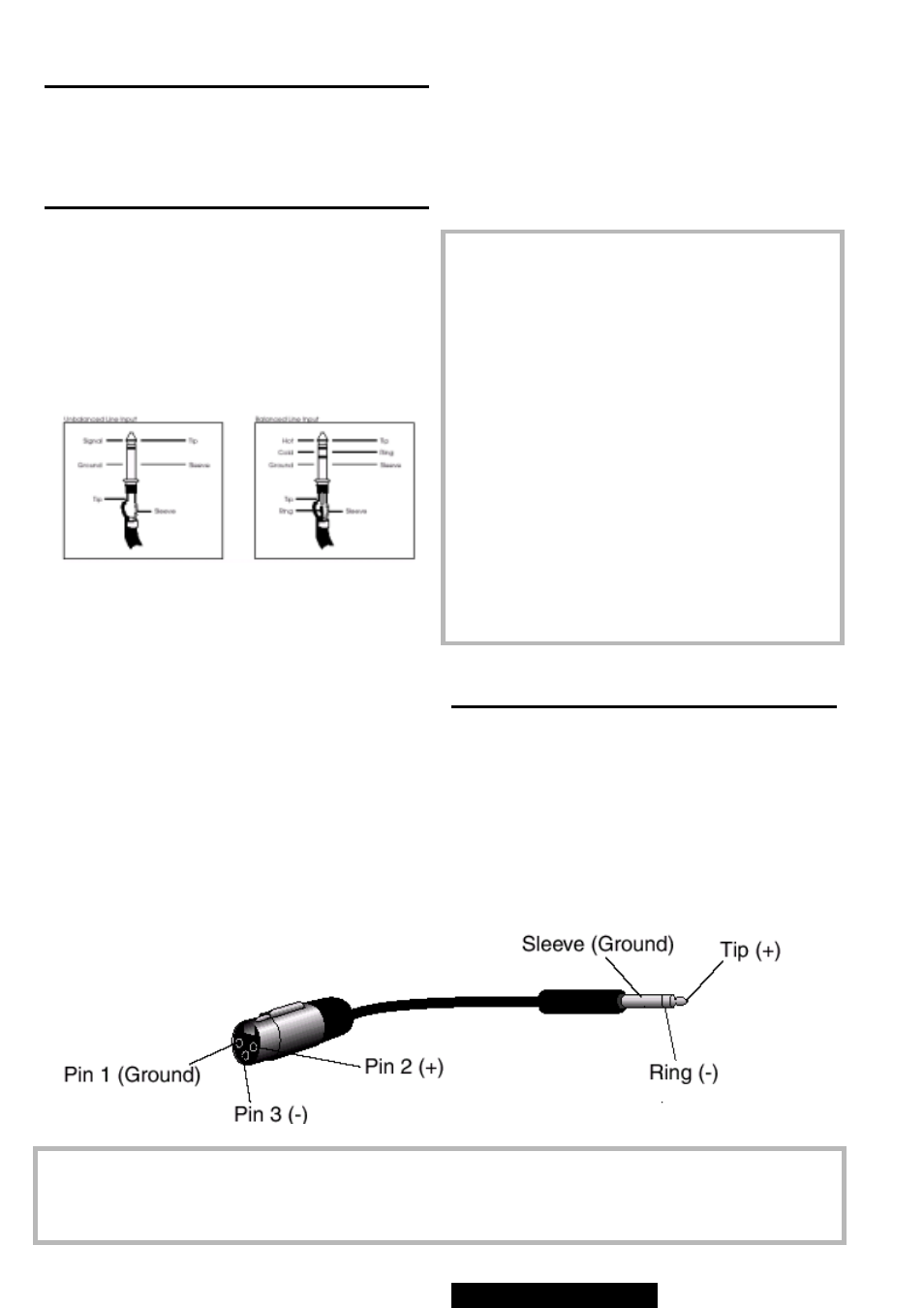

Линейные входы большинства современных консо-
лей совместимы с трех-проводным TRS джеком как
показано ниже.
Такой же разъем используется в ADAT HD24.
Испльзуйте 24 канала 3-х проводного TRS 1/4” на
кабель 1/4” и подключите выходы HD24 на входы
консоли.
Нессиметричные выходы
Вы можете использовать двух- проводные 1/4 “
телефонные кабели если Ваш микшер не имеет
симметричных входв. В некоторых случаях, микшер
может иметь входы «RCA/Phono». В этом случае
используйте адаптеры кабелей.
Совет: По возможности используйте кабели с мет-
ками или цветовой маркировкой. При различных 48
подключениях входа /выхода, Вы можете не беспо-
коиться. Неплохо использовать так называемые
змейки(Snakes) (многопарные кабели). Вы можете
получить из в 8, 16 и 24 канальной версии. На
проводоах написаны номера, так что Вы можете
легко отличить один кабель от другого.
Другие используют цветовую маркировку прово-
дов. Если это так, то используйте акроним для
содержания цветов в порядке (например «Roy G.
Biv» стоит для красного-оранжевого-желтого-зеле-
ного-голубого-индиго-фиолетового в порядке1-2-3-4-
5-6-7-8) Используйте одинаковые порядки цветов
для входов и выходов.
Если Вы используете змейки, проверьте, чтобы
были сделаны маркировки (маркером или ручкой) вхо-
дов и выходов и на какие дорожки они идут. В
дальнейшем Вы не пожалеете о затраченном вре-
мени.
Если Ваш микшер имеет линейные
входы XLR
Вначале проверьте, чтобы входы XLR были предназ-
начены для «возврата кассеты2. Входы XLR на боль-
шинстве консолей предназначены для сигналов мик-
рофонного уровня и являются входами не линейно-
го уровня. Тем не менее, если линейный или кассет-
ный входа консоли используют разъемы XLR, Вам
необходимо приобрести узел кабеля переходника
XLR-to-TRS (1/4"). Они разводятся как показано ниже.
Не используйте линейные преобразователи: Многие адаптеры XLR-1 /4 ”, продаваемые в электронных
магазинах НЕ являются адаптерами, но просто преобразователями (и преобразователями очень низкого
качества). Не используйте их на выходах ADAT HD24 - поскольку они снижают запас по усилению.
Пользуйтесь только проводными переходниками.
