16.1 Общие примечания по подключению
Заземление питающей сети имеет контакт только с корпусом и
электростатическим экраном трансформатора и не подключено
к сигнальному заземлению. Заземление питающей сети всегда
должно быть подключено, независимо от того, какое прочее
оборудование используется. Во избежание появления земляных
петель и вызываемого ими фона, сигнальное заземление всей
системы должно быть соединено с заземлением электропитания
только в одной точке.
Входные сигнальные Разъемы DIN и RCA соединены параллельно,
и не должны использоваться одновременно.
16.2 Примечания по защите
После установки усилитель NAP 100 должен быть постоянно
включен с помощью выключателя на задней панели. Если
температура встроенного радиатора достигнет 70 °C вследствие
продолжительной работы на большой громкости, усилитель
мощности отключится до тех пор, пока температура не понизится.
Это может занять до 30 минут.
СРАБАТЫВАНИЕ ТЕРМОЗАЩИТЫ УСИЛИТЕЛЯ
СВИДЕТЕЛЬСТВУЕТ О ТОМ, ЧТО ОН РАБОТАЕТ НА СЛИШКОМ
БОЛЬШОЙ ГРОМКОСТИ ПРОДОЛЖИТЕЛЬНОЕ ВРЕМЯ.
ВАШИ ДИНАМИКИ В ЭТОМ СЛУЧАЕ МОГУТ ПОДВЕРГАТЬСЯ
ПОВЫШЕННОМУ РИСКУ ПОЛУЧЕНИЯ ПОВРЕЖДЕНИЙ.
ГРОМКОСТЬ НЕОБХОДИМО УМЕНЬШИТЬ.
16.3 Кабели и разъемы для подк лючения
динамиков
На задней панели расположены разъемы для подключения
16 NAP 100 – установка и эксплуатация
Усилитель NAP 100 следует устанавливать только на специально предназначенной для
такого типа оборудования стойке, он должен быть размещен в месте окончательной
установки перед подключением кабелей или включением. Перед включением усилителя
NAP 100 включите источник сигнала и компоненты предусилителя при полностью убранном
регуляторе громкости. Кнопка включения NAP 100 расположена на задней панели.
динамиков. Специально разработанные разъемы Naim Audio
предназначены для подключения динамиков, их необходимо
использовать в целях обеспечения соответствия текущим
европейским нормами по безопасности оборудования. Кабели для
динамиков Naim Audio обеспечат наилучшие результаты, однако,
можно использовать широкий перечень других соответствующих
кабелей для динамиков без риска повреждения усилителя.
При подключении динамиков убедитесь, что они находятся «в
фазе». Для этого расположение положительных и отрицательных
концов кабелей на разъемах со стороны усилителя и динамиков
должно быть одинаковым для обоих каналов.
Сетевой вход и
предохранитель
Выключатель
питания
Канал
1
Не
используется
Вход DIN – кан.1
и кан.2
Канал 2
Отриц.
контакт
NAP 100

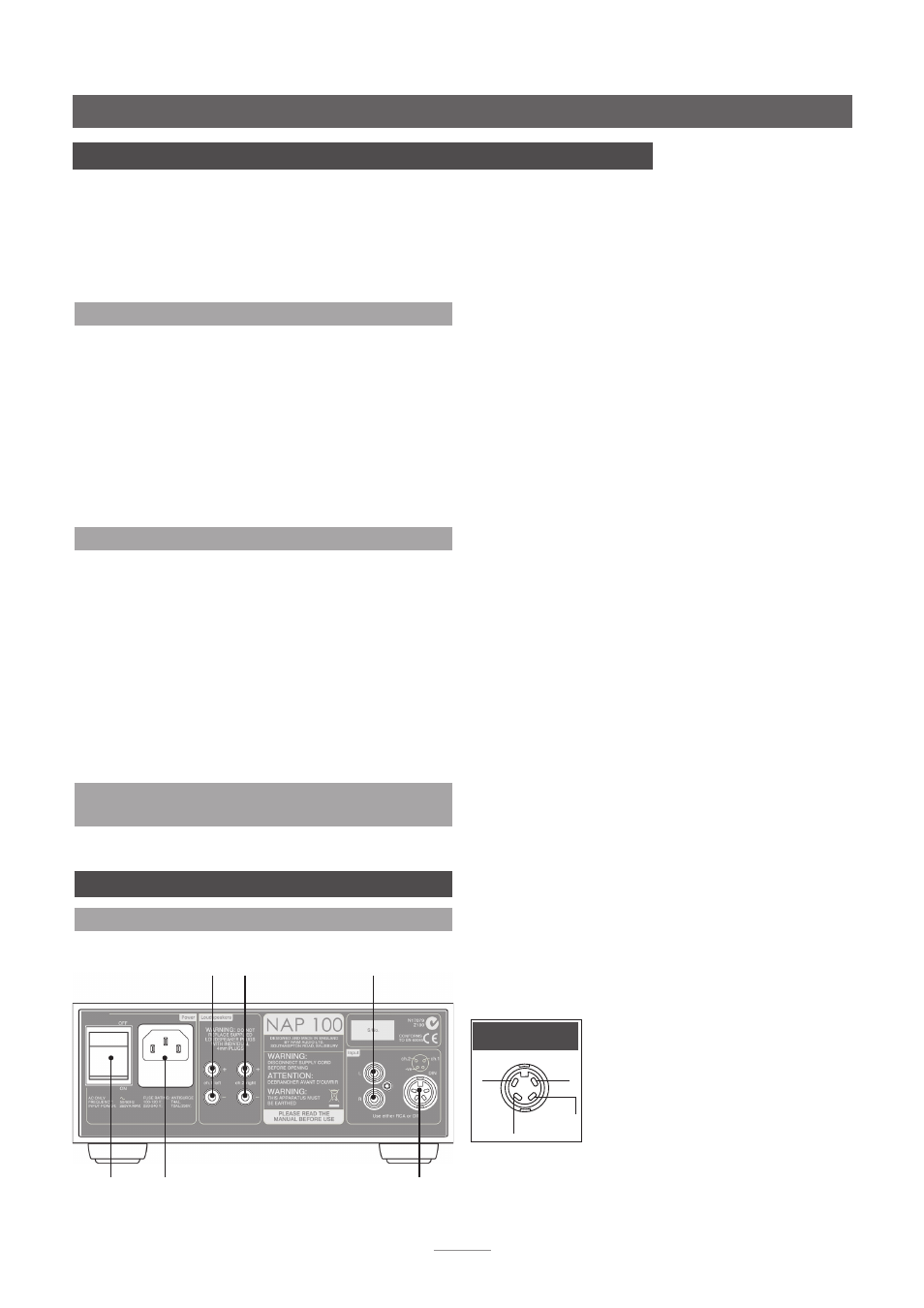

17 Подключение NAP 100
17.1 NAP 100 – разъемы на задней панели
Левый динамик Правый динамик
Сигнальный вход DIN 1-го (Л)
и 2-го (П) каналов
Сигнальный вход RCA 1-го
(Л) и 2-го (П) каналов
