R9
12.1 Общие примечания по подключению
Отрицательные входные и выходные соединения являются
общими. Заземление электропитания всегда должно быть
подключено, независимо от того, какое прочее оборудование
используется. Это заземление имеет контакт только с корпусом и
электростатическим экраном трансформатора и не подключено
к сигнальному заземлению. Во избежание появления земляных
петель и вызываемого ими фона, сигнальное заземление всей
системы должно быть соединено с заземлением электропитания
только в одной точке.
12.2 Примечания по защите
Если температура усилителя достигнет 70 °C вследствие
продолжительной работы на большой громкости, подача питания
будет прервана, и подсвеченный логотип погаснет до тех пор, пока
усилитель не остынет. Это может занять до 30 минут.
12 NAP 200 – установка и эксплуатация
Усилитель NAP 200 следует устанавливать только на специально предназначенной для такого
типа оборудования стойке, он должен быть размещен в месте окончательной установки перед
подключением кабелей или включением. Перед включением усилителя NAP 200 включите
источник сигнала и компоненты предусилителя при полностью убранном регуляторе
громкости. Кнопка включения NAP 200 расположена на передней панели.
Усилитель NAP 200 может обеспечивать питание для соответствующего предусилителя Naim
Audio. Выход питающего напряжения осуществляется через контакты входного разъема DIN.
NAP 200 имеет большой вес, поэтому следует соблюдать осторожность при его подъеме
или переноске. Убедитесь, что поверхность, на которой он будет установлен, способна
выдержать полный вес блока.
СРАБАТЫВАНИЕ ТЕРМОЗАЩИТЫ УСИЛИТЕЛЯ
СВИДЕТЕЛЬСТВУЕТ О ТОМ, ЧТО ОН РАБОТАЕТ НА СЛИШКОМ
БОЛЬШОЙ ГРОМКОСТИ ПРОДОЛЖИТЕЛЬНОЕ ВРЕМЯ.
ВАШИ ДИНАМИКИ В ЭТОМ СЛУЧАЕ МОГУТ ПОДВЕРГАТЬСЯ
ПОВЫШЕННОМУ РИСКУ ПОЛУЧЕНИЯ ПОВРЕЖДЕНИЙ.
ГРОМКОСТЬ НЕОБХОДИМО УМЕНЬШИТЬ.
12.3 Кабели и разъемы для подк лючения
динамиков
Для подключения динамиков к выходу усилителя NAP 200
необходимо использовать только кабели производства Naim Audio.
Специально разработанные разъемы Naim Audio предназначены
для подключения динамиков, их необходимо использовать в целях
обеспечения соответствия текущим европейским нормами по
безопасности оборудования.
ИСПОЛЬЗОВАНИЕ ТАК НАЗЫВАЕМЫХ «АУДИОФИЛЬНЫХ»
(HIGH DEFINITION) КАБЕЛЕЙ ИЛИ ЛЮБЫХ ДРУГИХ
СПЕЦИАЛЬНЫХ КАБЕЛЕЙ МОЖЕТ ПРИВЕСТИ К ПОВРЕЖДЕНИЮ
УСИЛИТЕЛЯ.
При подключении динамиков убедитесь, что они находятся «в
фазе». Для этого расположение положительных и отрицательных
концов кабелей на разъемах со стороны усилителя и динамиков
должно быть одинаковым для обоих каналов.
Канал 2
Отриц. контакт
Канал 1
24 В
0,3 A
Комбинированный
входной разъем/разъем
питания предусилителя
NAP 200
Сетевой вход и
предохранитель
Вход сигнала канала 1 (Л) и
канала 2 (П), а также питание
предусилителя
Левый
динамик
Правый
динамик

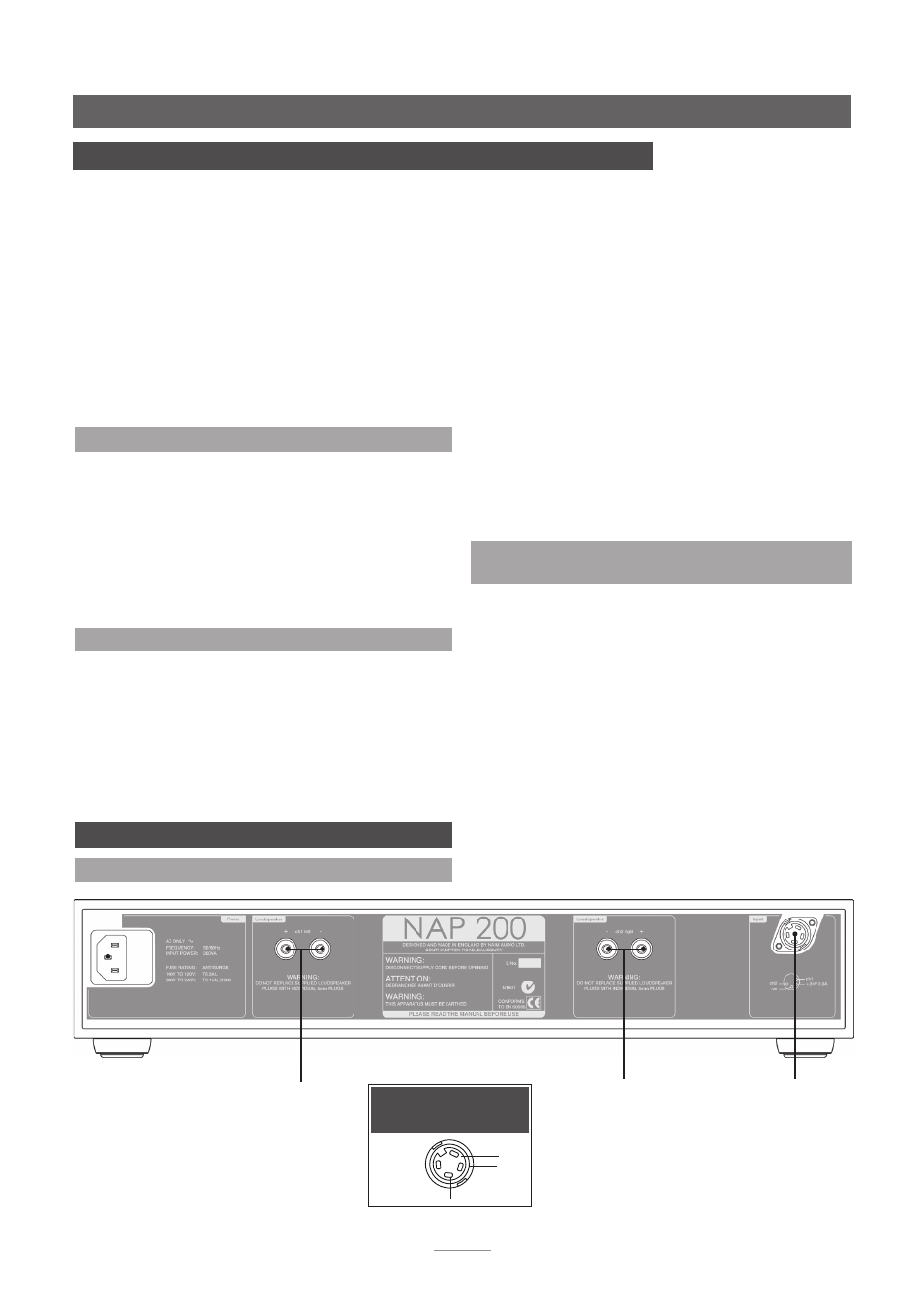

13 Подключение NAP 200
13.1 NAP 200 – разъемы на задней панели
