R10
14.1 Общие примечания по подключению
Отрицательные входные и выходные соединения являются
общими. Заземление электропитания всегда должно быть
подключено, независимо от того, какое прочее оборудование
используется. Это заземление имеет контакт только с корпусом и
электростатическим экраном трансформатора и не подключено
к сигнальному заземлению. Во избежание появления земляных
петель и вызываемого ими фона, сигнальное заземление всей
системы должно быть соединено с заземлением электропитания
только в одной точке.
14.2 Примечания по защите
Если температура усилителя достигнет 70 °C вследствие
продолжительной работы на большой громкости, подача питания
будет прервана, и подсвеченный логотип погаснет до тех пор,
пока усилитель не остынет. Это может занять до 30 минут.
14 NAP 155 XS – установка и эксплуатация
Усилитель NAP 155 XS следует устанавливать только на специально предназначенной
для такого типа оборудования стойке, он должен быть размещен в месте окончательной
установки перед подключением кабелей или включением. Перед включением усилителя
NAP 155 XS включите источник сигнала и компоненты предусилителя при полностью
убранном регуляторе громкости. Кнопка включения NAP 155 XS расположена на задней
панели.
Усилитель NAP 155 XS может обеспечивать питание для соответствующего предусилителя
Naim Audio. Выход питающего напряжения осуществляется через контакты входного
разъема DIN.
СРАБАТЫВАНИЕ ТЕРМОЗАЩИТЫ УСИЛИТЕЛЯ
СВИДЕТЕЛЬСТВУЕТ О ТОМ, ЧТО ОН РАБОТАЕТ НА СЛИШКОМ
БОЛЬШОЙ ГРОМКОСТИ ПРОДОЛЖИТЕЛЬНОЕ ВРЕМЯ.
ВАШИ ДИНАМИКИ В ЭТОМ СЛУЧАЕ МОГУТ ПОДВЕРГАТЬСЯ
ПОВЫШЕННОМУ РИСКУ ПОЛУЧЕНИЯ ПОВРЕЖДЕНИЙ.
ГРОМКОСТЬ НЕОБХОДИМО УМЕНЬШИТЬ.
14.3 Кабели и разъемы для подк лючения
динамиков
Для подключения динамиков к выходу усилителя NAP 155
XS необходимо использовать только кабели производства
Naim Audio. Специально разработанные разъемы Naim Audio
предназначены для подключения динамиков, их необходимо
использовать в целях обеспечения соответствия текущим
европейским нормами по безопасности оборудования.
ИСПОЛЬЗОВАНИЕ ТАК НАЗЫВАЕМЫХ «АУДИОФИЛЬНЫХ»
(HIGH DEFINITION) КАБЕЛЕЙ ИЛИ ЛЮБЫХ ДРУГИХ
СПЕЦИАЛЬНЫХ КАБЕЛЕЙ МОЖЕТ ПРИВЕСТИ К ПОВРЕЖДЕНИЮ
УСИЛИТЕЛЯ.
При подключении динамиков убедитесь, что они находятся «в
фазе». Для этого расположение положительных и отрицательных
концов кабелей на разъемах со стороны усилителя и динамиков
должно быть одинаковым для обоих каналов.
Сетевой вход и
предохранитель
Вход сигнала канала 1 (Л) и
канала 2 (П), а также питание
предусилителя
Канал 2 Канал1
24 В
0,25 A
Комбинированный
входной разъем/разъем
питания предусилителя
Отриц.
контакт
Выключатель
питания
NAP 155 XS

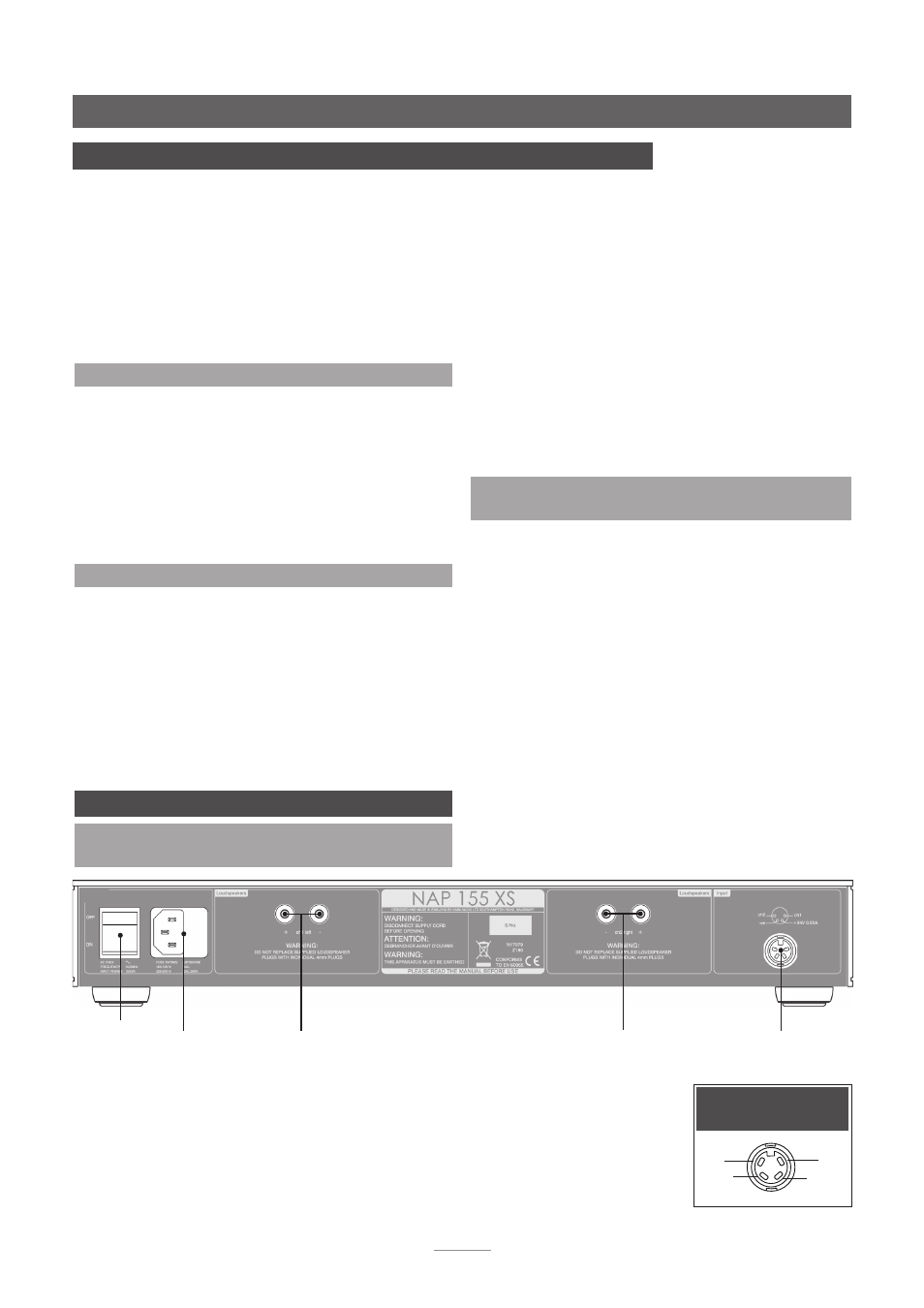

15 Подключение NAP 155 XS
15.1 NAP 155 XS – разъемы на задней
панели
Левый динамик Правый
динамик
Примечание: В усилителе NAP 155 XS используются различные
технологии для уменьшения микрофонного эффекта. Некоторое
перемещение платы и разъемов при подключении и отключении
кабелей является нормой.
