Внимание: Не меняйте самостоятельно провода в соединительном разъеме ISO!!!
Для некоторых моделей автомобилей необходимо будет изменить соединение проводов питания в
разъеме, что связано с конструктивными особенностями автомобиля. В этом случае для правильной
инсталляции обратитесь к авто дилеру или в установочную студию.

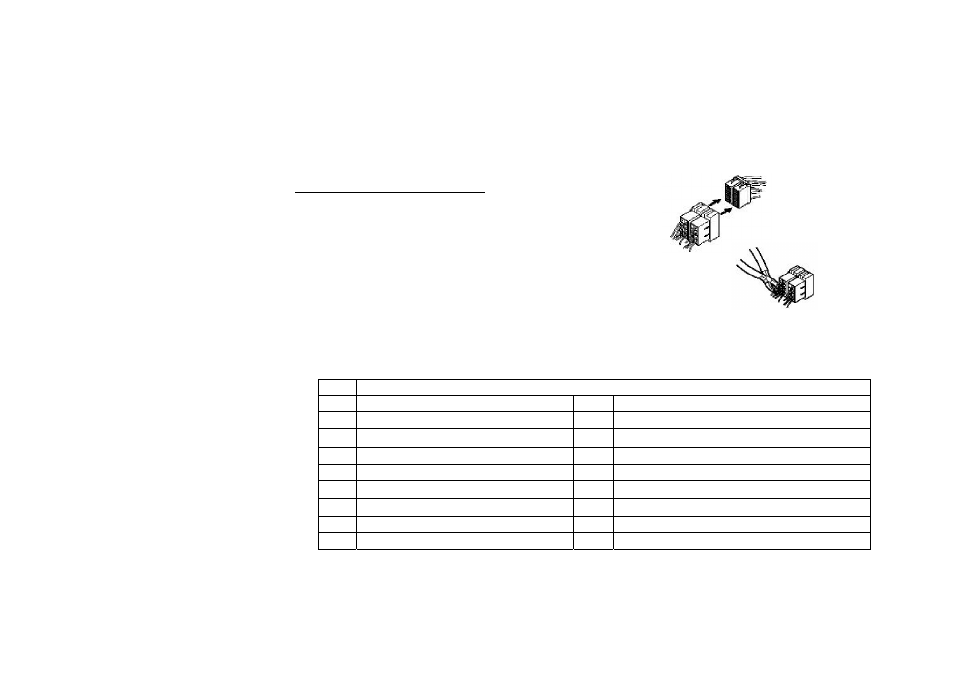

Использование разъема ISO
1. Если в Вашем автомобиле есть разъем ISO, произведите
подключение, как показано на рисунке.
2. Для подключений без разъемов ISO внимательно проверьте все
провода перед подключением, неправильное подключение
может привести к повреждению изделия и проводки
автомобиля.
3. В таблице приведены справочные данные для подключения изделия без использования разъема ISO
(для технических специалистов).
Функция
№
Разъем A
№
Разъем B
1 7
Задний правый(+)---Фиолетовый
2 8
Задний правый(-)---Фиолетовый/Черный
3 9
Передний правый(+)---Серый
4
Питание 12В (+)/желтый 10
Передний правый(-)---Серый/Черный
5
Авто антенна /синий 11 Передний левый(+)---Белый
6
12
Передний левый((-)---Белый/Черный
7 ACC+/красный 13
Задний левый(+)---Зеленый
8
Земля/черный 14
Задний левый(-)---Зеленый/Черный
