6

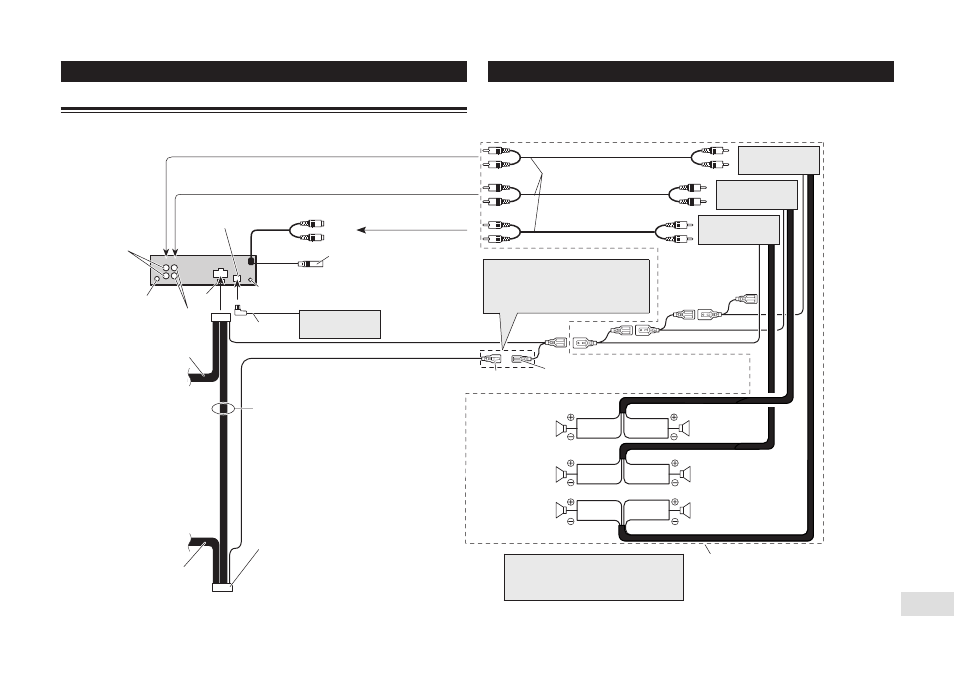

Подключение устройств
Подключение отдельно приобретаемого усилителя мощности
Выход на сабву
фер или незату
хающий выход
Вход IP BUS (синий)
Выход на тыловые акустические сис
темы (REAR OUTPUT)
15 cм
Этот аппарат
15 cм
Микрофонный вход
(см. страницу 5)
Антенное гнездо Предо
хранитель
Разъем для подключения кабеля дистанционного управления. Ознакомьтесь, пожалуйста, с
инструкцией по эксплуатации кабельного пульта дистанционного управления (продается от
дельно)
Выход на
фронтальные
акустические
системы
Кабель IP BUS
Многодисковый CD пле
ер (продается отдельно)
См. страницу 5.
Провода подключения акустических систем
Белый: фронтальная левая (+)
Белый/черный: фронтальная левая (+)
Серый: фронтальная правая (+)
Серый/черный: фронтальная правая (+)
Зеленый: тыловая левая (+) или сабвуфер (+)
Зеленый/черный: тыловая левая (—) или сабвуфер (—)
Фиолетовый: тыловая правая (+) или сабвуфер (+)
Фиолетовый/черный: тыловая правая (—) или сабвуфер (—)
См. страницу 5.
Разъем стандарта ISO
Примечание:
В некоторых автомобилях разъем ISO может со
стоять из двух частей. В этом случае производи
те подключения к обоим разъемам.
Подключение шнуров с разъемами RCA
(продаются отдельно)
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Распределение штыревых контактов разъема ISO бу
дет разным в зависимости от марки автомобиля. Со
единяйте контакты 6* и 7*, когда штыревой контакт 5
относится к управлению антенной. В автомобилях
другого типа никогда не соединяйте 6* и 7*.
Дистанционное управление
Синий/белый (6*)
Синий/белый (7*)
К разъему релейного управления автомобильной антенной
(не более 300 мА, 12 В постоянного тока).
Фронтальная
акустическая система
Фронтальная акусти
ческая система
Тыловая акустическая
система
Тыловая акустическая система
Левый канал Правый канал
Сабвуфер Сабвуфер
Примечание:
Измените начальные настройки этого аппарата (см. инст
рукцию по эксплуатации). Выход на сабвуфер с этого ап
парата является монофоническим. Эти подключения выполняйте только в случае
использования дополнительного усилителя.
