4
Подключение устройств
Примечания:
● Этот аппарат предназначен для автомобилей с 12 вольтным аккумулятором и отрицательным заземлением
(минус на массу). Прежде чем устанавливать его в жилой фургон, грузовик или автобус, проверьте напряже
ние аккумулятора.
● Во избежание короткого замыкания в электрической системе отсоедините перед началом установки отрица
тельный ( ) контакт аккумулятора.
● Ознакомьтесь с подключением усилителя мощности и других устройств в соответствующих инструкциях, за
тем выполните соединения, как полагается.
● Закрепите проводку кабельными стяжками или изоляционной лентой. Для защиты проводов обмотайте их изо
ляционной лентой в тех местах, где они проложены вплотную к металлическим частям автомобиля.
● Прокладывайте и закрепляйте провода таким образом, чтобы они не могли соприкасаться с движущимися уз
лами автомобиля, такими как рычаг переключения передач, стояночный тормоз или механизм перемещения
сидений. Не прокладывайте провода в таких местах, которые могут сильно нагреваться, например, вблизи вы
пускного отверстия обогревателя. Если изоляция провода расплавится или протрется, то появится опасность
короткого замыкания на массу (на корпус автомобиля).
● Не пропускайте желтый провод для подключения к аккумулятору сквозь отверстие в моторный отсек. Это мо
жет повредить изоляцию и вызвать очень опасное короткое замыкание.
● Не замыкайте провода накоротко. Если Вы сделаете это, то схема защиты не сможет работать должным обра
зом.
● Никогда не разрезайте изоляцию провода питания и не делайте отводы от него, чтобы подать питание на дру
гие устройства. Допустимая токовая нагрузка провода может быть превышена, что приведет к его перегреву.
● Для замены используйте только предохранитель с номиналом, указанным на держателе предохранителя.
● Ввиду использования уникальной схемы BPTL, никогда не производите проводку таким образом, чтобы кабе
ли акустических систем заземлялись напрямую или чтобы отрицательные ( ) кабели левой и правой акустиче
ских систем были общими.
● Акустические системы, подключаемые к данному аппарату, должны быть достаточно высокой мощности (ми
нимальная мощность 50 Вт) и иметь сопротивление от 4 до 8 Ом. Подключение акустических систем с иными
значениями мощности и/или сопротивления, чем указано здесь, может привести к тому, что такие они могут
загореться и выйти из строя.
● При включении питания аппарата на синем/белом проводе возникает управляющий сигнал. Подключите этот
провод к разъему дистанционного управления на внешнем усилителе мощности или к разъему релейного уп
равления автоматического выдвижения антенны (максимум 300 мА, 12 В постоянного тока). Если автомобиль
оборудован оптоволоконной антенной, то подключите этот провод к разъему источника питания антенного уси
лителя.
● Если с системой используется внешний усилитель мощности, то ни в коем случае не подключайте синий/бе
лый провод к разъему питания этого усилителя. Не подключайте также синий/белый провод к разъему пита
ния автоматической антенны. Такое соединение может вызвать чрезмерное потребление тока и привести к не
исправности.
● Во избежание коротких замыканий обматывайте неподключенные провода изоляционной лентой. Особенно
тщательно изолируйте неиспользуемые провода акустических систем. Если провода не заизолированы, то су
ществует возможность короткого замыкания.
● Для предотвращения неправильного соединения, входная сторона разъема шины IP BUS имеет синий цвет, а
выходная сторона черный. Соединяйте разъемы одинакового цвета.

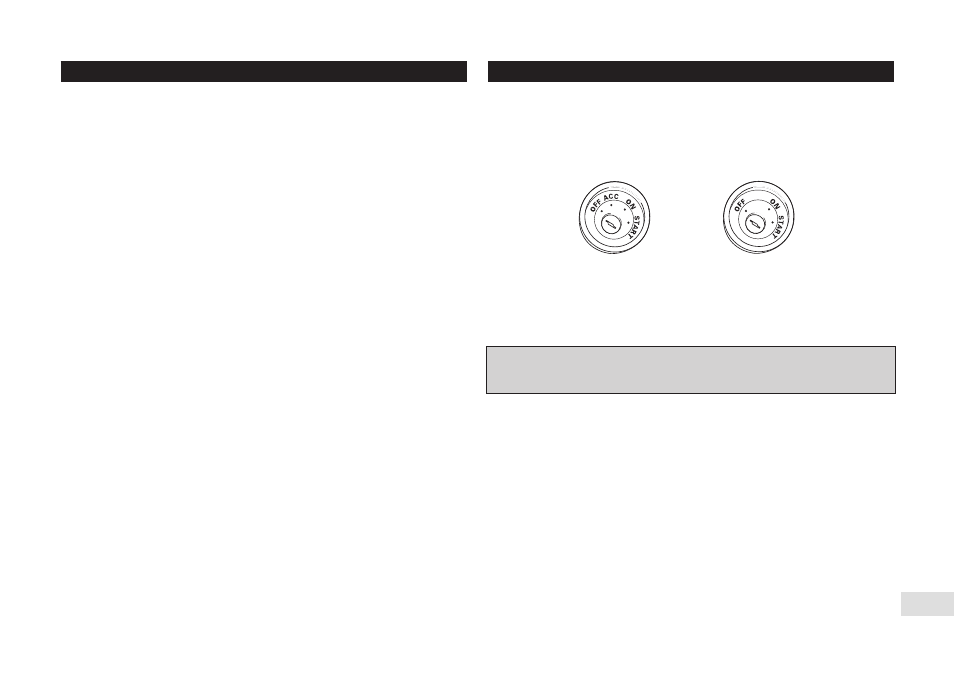

● Если данный аппарат устанавливается в автомобиль, у которого на замке зажигания нет положения ACC [Вспо
могательное устройство], то красный провод аппарата следует подключить к клемме, связанной с операция
ми замка зажигания ON/OFF [Включено/Выключено]. Если этого не сделать, аккумулятор может разрядиться,
когда Вы покинете автомобиль на несколько часов.
● Черный провод предназначен для заземления. Заземлите, пожалуйста, этот провод отдельно от заземления
устройств, потребляющих большие токи, таких как усилители мощности.
Если вы заземлите эти устройства вместе, то при случайном отключении заземления существует риск повреж
дения или возгорания устройств.
Положение ACC Положения ACC нет
● Провода данного аппарата и других устройств могут иметь различные цвета, даже если выполняют одну и
ту же функцию. При подключении аппарата к другим устройствам сверяйтесь с прилагаемыми к аппарату
ре инструкциями и соединяйте провода, имеющие одинаковую функцию.
