5 Подключение устройств

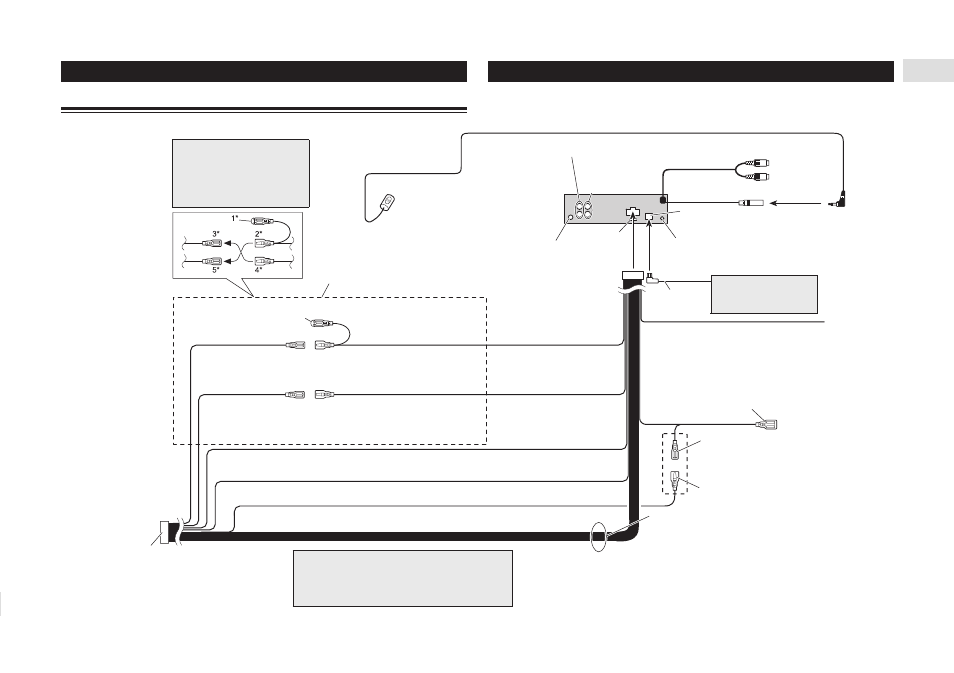

Присоединение шнура питания
Примечание:
В зависимости от типа автомобиля функ
ции контактов 3* и 5* могут отличаться. В
этом случае контакт 2* необходимо соеди
нить с контактом 5*, а контакт 4* с контак
том 3*.
4 м
Микрофон
Соединяйте вместе провода
одного цвета
Крышка (1*)
Не снимайте крышку, если этот
контакт не используется.
Желтый (3*)
Резервный (или дополнительный)
Желтый (2*)
К электрической цепи, всегда находящейся под напряже
нием, вне зависимости от положения ключа зажигания.
Красный (5*)
Дополнительный (или резервный)
Красный (4*)
К электрической цепи, управляемой ключом зажигания
(12 В постоянного тока).
Оранжевый/белый
К клемме выключателя освещения
Черный (масса)
К металлическому корпусу автомобиля.
Разъем стандарта ISO
Примечание:
В некоторых автомобилях разъем ISO может состо
ять из двух частей. В этом случае производите под
ключения к обоим разъемам.
Распределение штыревых контактов разъема ISO будет разным в зави
симости от марки автомобиля. Соединяйте контакты 6* и 7*, когда
штыревой контакт 5 относится к управлению антенной. В автомобилях
другого типа никогда не соединяйте 6* и 7*.
Выход на сабвуфер и незатухающий
выход (см. страницу 6). Выход на тыловые акустические
системы (см. страницу 6).
Выход на фронтальные
акустические системы
(см. страницу 6).
Этот аппарат
15 cм
15 cм
Антенное гнездо
Предохранитель
IP BUS вход (синий) Микрофонный вход
Провода к акус
тическим системам
Белый: фронтальная левая (+)
Белый/черный: фронтальная левая (—)
Серый: фронтальная правая (+)
Серый/черный: фронтальная правая (—)
Зеленый: тыловая левая (+) или сабвуфер (+)
Зеленый/черный: тыловая левая (—) или сабвуфер (—)
Фиолетовый: тыловая правая (+) или сабвуфер (+)
Фиолетовый/черный: тыловая правая (—) или сабвуфер (—)
Разъем для проводного дистанционного управления. Ознакомьтесь, пожа
луйста, с инструкцией по эксплуатации проводного дистанционного управле
ния (продается отдельно)
IP BUS кабель
Многодисковый CD плеер
(продается отдельно)
Желтый/черный
Если вы используете сотовый телефон, то подключай
тесь через провод функции Audio Mute [Отключение
звука аудиосистемы] на сотовом телефоне. Если не ис
пользуете оставьте провод Audio Mute свободным.
Синий/белый
К разъему управления системой на усилителе мощно
сти (не более 300 мА, 12 В постоянного тока).
Синий/белый (7*)
К разъему релейного управления автомобиль
ной антенной (не более 300 мА, 12 В постоян
ного тока).
Синий/белый (6*)
