Инструкция по эксплуатации Walkera QR X350PRO
Страница 6

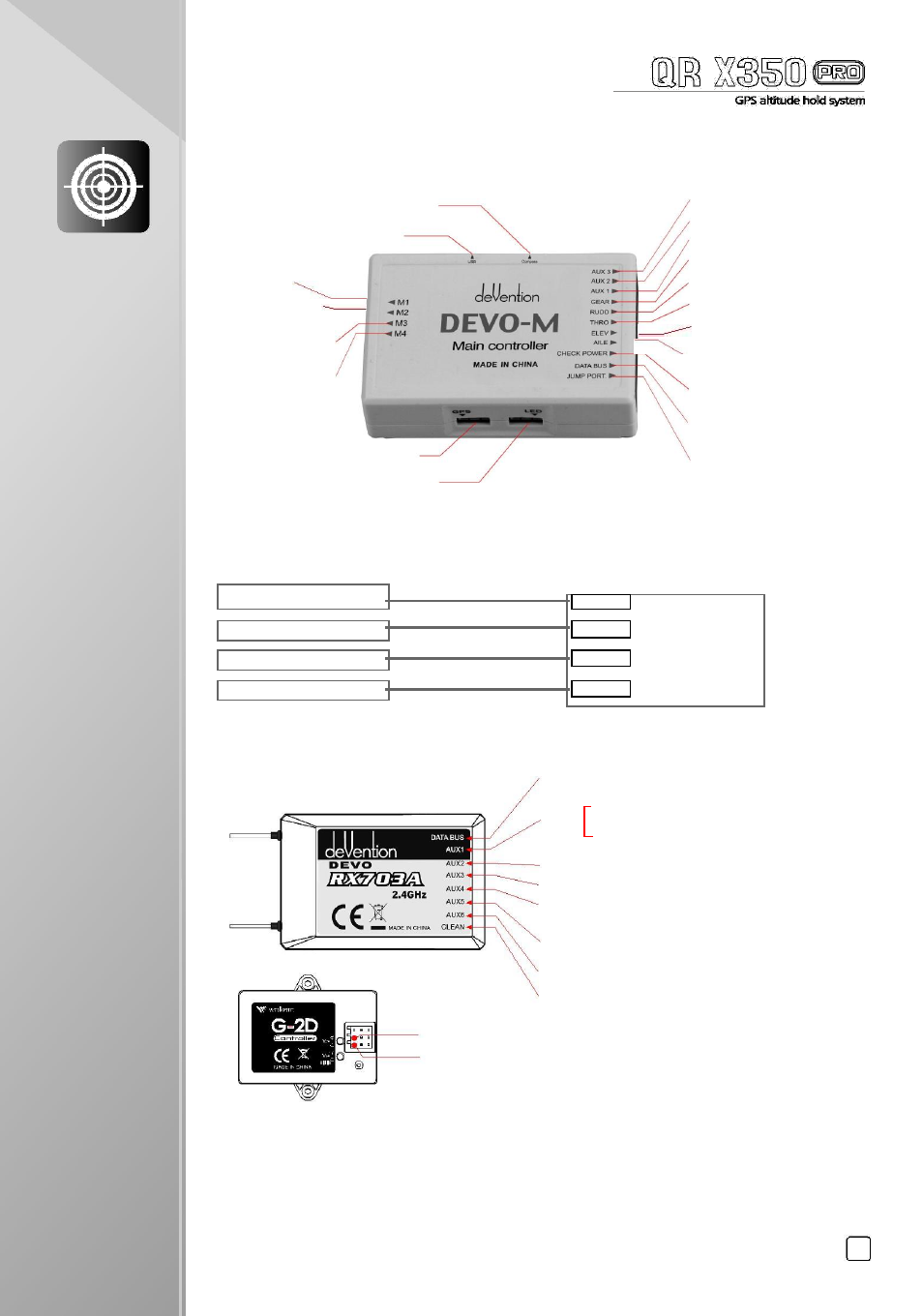

7.1
Полетный контроллер
DEVO-M
07
Полетный
контроллер
приемник
Compass:
подключение компаса
USB
порт обновления
M1:
Регулятор хода
M2:
Регулятор хода
M3 :
Регулятор хода
M4:
Регулятор хода
(управление
регуляторами хода)
GPS:
модуль
AUX3:
Резервный
AUX2: IOC
AUX1:
Резервный
GEAR:
Канал режима
RUDD:
Канал курса
THRO:
Канал «газ»
ELEV:
Канал тангажа
(
вперед-назад)
AILE
Канал крена
(
лево-право)
CHECK POWER:
Питание
(
Подключен к основной плате)
DATA BUS:
Последовательная передача
данных (DEVO-RX703)
JUMP PORT.
Перемычка вкл
Data BUS
LED:
Индикаторные светодиоды
7.2
Полетный контроллер (DEVO-M) подключение регуляторов хода.
Регулятор хода Б/К
M1
Регулятор хода Б/К
M2
DEVO-M
Контроллер
Регулятор хода Б/К
M3
Регулятор хода Б/К
M4
7.3
Приемник :RX703A
DATA BUS:
Канал последовательной передачи данных
a.
По умолчанию может использоваться для G-2D
AUX1*
управления ( PIT порт ).
b.
Может использоваться для управления камерой.
(
настройка польз)
AUX2: AUX2
AUX3: AUX3
AUX4:
Управление креном камеры вперед. Подключить к G-2D
( PIT
порт )
AUX5:
Управление креном камеры вбок Подключить G-2D
(ROLL
порт)
AUX6: AUX6
CLEAN:
Перемычка сброса кода идентификации
Установите перемычку и подайте питание
ROLL
Красный индикатор будет мигать, снимите питание,
Выньте перемычку.
PIT
7.4 основные требования установки полетного контроллера.
(1) лицевая сторона должна быть вверх.
(2) сторона с разъемами управления регуляторами хода направлена вперед.
(3)
должен быть расположен горизонтально.
(4) установлен на плате разводки питания так, чтобы были свободны порты для подключения.
