QR X350PRO
является все-в-одном новая модель, которая является специализированным дизайн для
поклонников Walkera Все тестирования завершена прежде, чем вне завода, только просто настроить
необходима прежде чем вы готовы лететь.
5.1

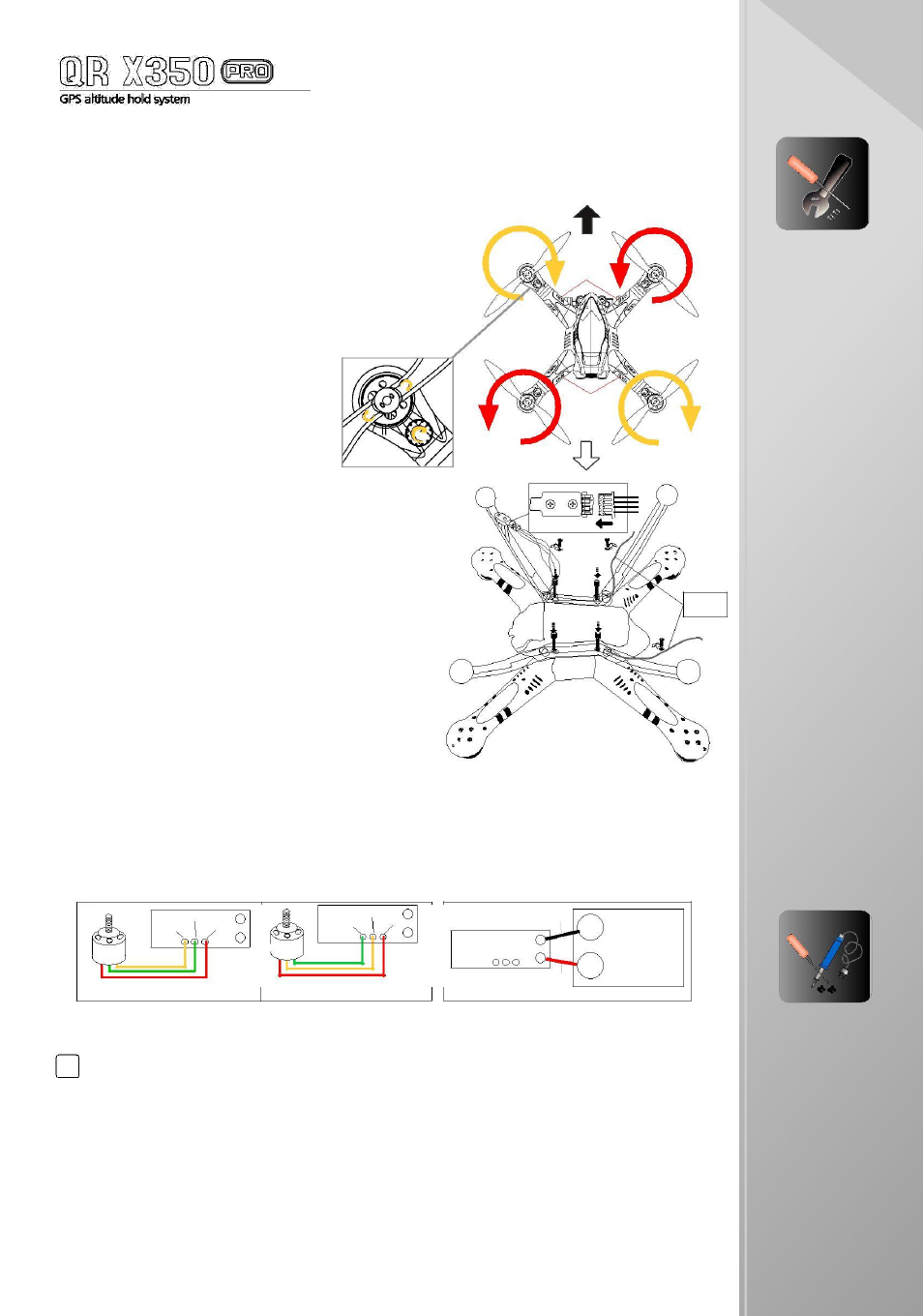

Установка винтов
(1)
Возьмите винты модель.
(2)
Установите несущие винты согласно маркировки
(На лучах модели и несущих винтах есть стрелки).
(3)
Закрепите винты при помощи гаек- спиннеров.
5.
2
Установка шасси и компаса
Установка шасси, и кабеля компаса.
(1
) Подготовка возьмите модель и шасси.
Установите шасси с компасом на правой стороне, пропустив
кабель компаса через отверстие в шасси.
(2
) Установите другую стойку шасси на левой стороне.
(3)
Подключите к блоку компаса кабель и закрепите
провода скобками (из комплекта)
6.1
Двигатели схема (подключено на заводе).
M3
перед
M4
Зел. LED
лево
право
Кр. LED
M2
зад
M1
антенны
05
Сборка
M1/M3
вращения по часовой стрелке. M2/M4 вращения против часовой стрелки (рис. 6.1).
6.2
Подключение регуляторов хода двигателей.
"VCC"
подключен к положительному полюсу красным проводом, "GND" к отрицательному полюсу черным
проводом.
Зел.
-
Жел.
-
Черн.
Крас
Жел.
Крас
Зел.
GND
+
+
-
Power
+
board
VCC
Мотор
Мотор
Красн
(M1/M3) схема
(M2/M4) схема
6.1
Соединение двигателей с регуляторами хода 6.2 Подключение регуляторов хода к плате питания .
4
06
Схема
соединения
двигатели
ESC
