11
Инструкция
GA005
11.1
Параметры зарядного устройства GA005.
Входное
напряжение
Входной ток
Выходной ток
Размеры
Масса
DC15-18V
1000mA
*800mA
62.5*47*20.8mm
46g
11.2
Применение GA005 балансирующего з/у
(1) GA005
оснащено микропроцессорным управлением. В режиме реального времени он контролирует
процесс заряда и LED индикатором указывает режим заряда.
(2)
Входные параметры (DC 15-18V 1000 mA).
(3) GA005
предназначен для 2-3S (7.4V/ 11.1V) Li-ion или Li-po батареи.
(4)
Автоматически распознает 2-3S литиевые батареи. GA005 автоматически прекращает заряд при
достижении напряжения 4.2 ± 0.05V. Не начинает заряд если аккумулятор слишком сильно
разряжен.

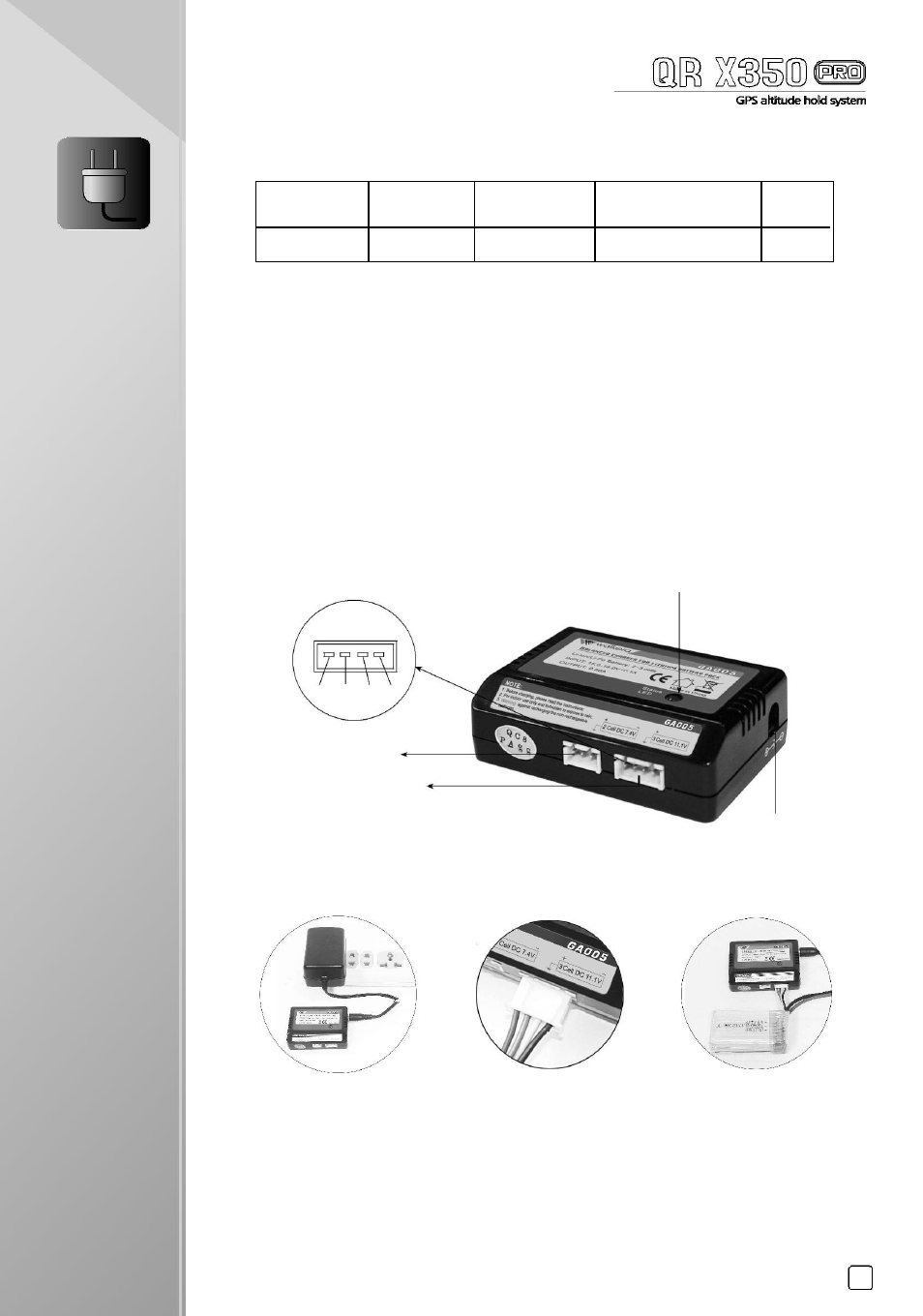

11.3
Инструкция GA005
Статус LED
Выводы балансира
12.6V 8.4V 4.2V 0V
Разъем 7.4V
батареи
Разъем 11.1V
батареи
Входной разъем
11.4
Последовательность подключения.
Включите адаптер в сеть, затем
подключите GA005. Загорится
красный светодиод.
Подключите балансировочный
разъем батареи, к
соответствующему разъему
Во время заряда будет моргать
красный светодиод. По
окончании заряда светодиод
изменит цвет на зеленый.
GA005.
.
