Инструкция по эксплуатации Portable Winch Gas-powered portable capstan winch PCW3000
Страница 9
9

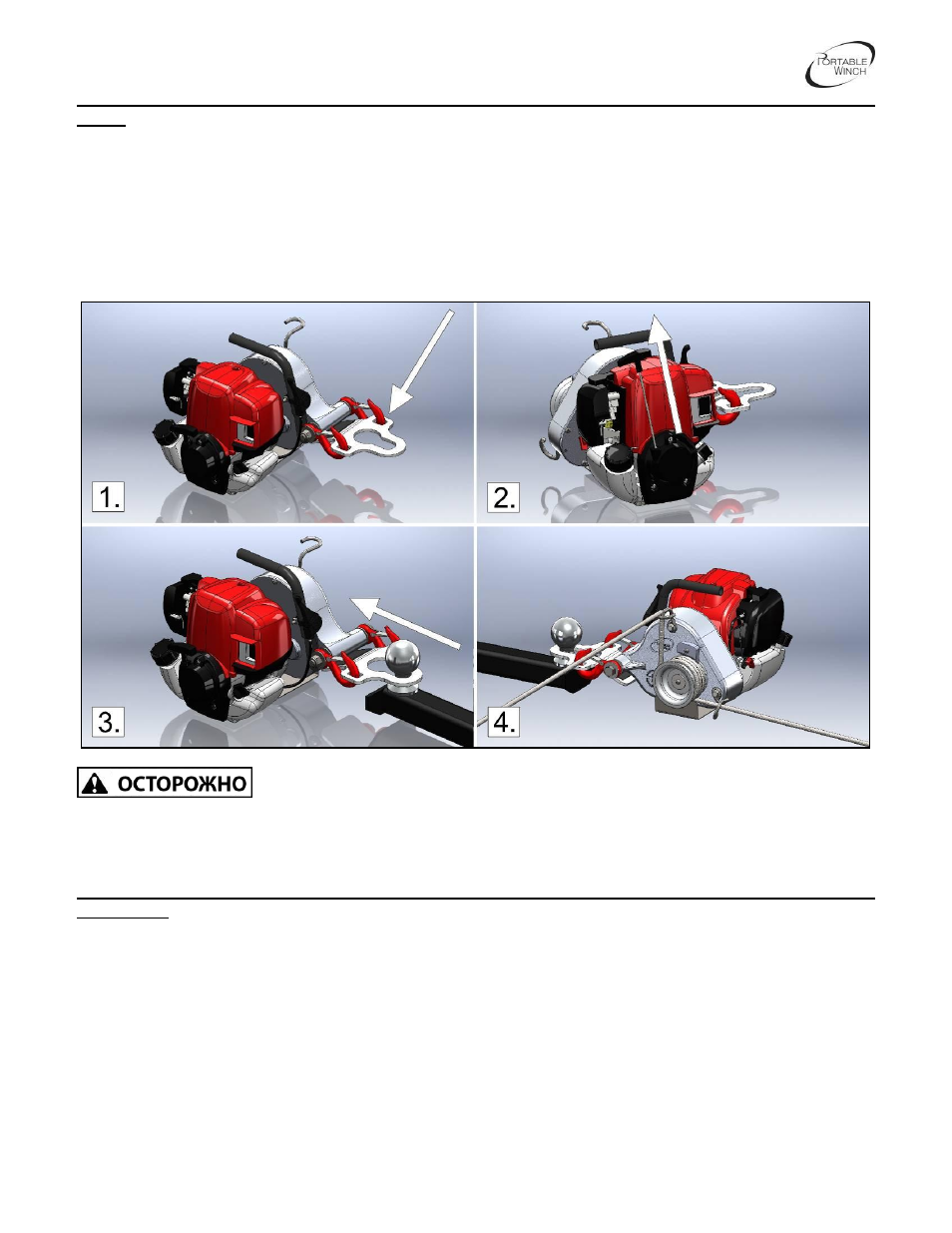

3.3.2 Использование фаркопфной пластины (PCA-1261) для шаров фаркопа диаметром до
50
мм
1)
Рисунок 1. Вставьте крюки с замком в прямоугольные отверстия на фаркопфной пластине.
Под лебедкой должна быть резиновая плита.
2)
Рисунок 2. Запустите двигатель лебедки.
3)
Рисунок 3. Наденьте пластину на шаровое прицепное устройство и потяните лебедку
вперед.
4)
Рисунок 4. Обмотайте барабан канатом и запустите лебедку. Лебедка автоматически
выровняется по отношению к грузу.
ИСПОЛЬЗУЙТЕ ФАРКОПФНУЮ ПЛАСТИНУ ТОЛЬКО С ШАРОВЫМ
ПРИЦЕПНЫМ УСТРОЙСТВОМ КАТЕГОРИИ II (1500 КГ) ИЛИ ВЫШЕ. УДОСТОВЕРЬТЕСЬ В ТОМ,
ЧТО РУЧНОЙ ТОРМОЗ ПРИЦЕПЛЕННОГО АВТОМОБИЛЯ ВКЛЮЧЕН И ИСПРАВНО РАБОТАЕТ.
РАСПОЛОЖИТЕ БЛОКИ ПОД КОЛЕСАМИ, ЧТОБЫ ПРЕДОТВРАТИТЬ ОТКАТ.
3.3.3 Использование опорной плиты лебедки (PCA-1268) с квадратной трубой 50 мм (2'')
(PCA-1267)
1)
Рисунок 1, № 1. Вставьте квадратную трубу в крепежное отверстие автомобиля и закрепите
его сцепным штырем и R-образным шплинтом.
2)
Рисунок 1, № 2. Насадите опорную плиту лебедки (PCA-1268) на квадратную трубу и
закрепите ее сцепным штырем и R-образным шплинтом.
Примечание. Боковое смещение можно отрегулировать, позиционируя болты в отверстиях.
3)
Рисунок 2. Вденьте крюки крепления лебедки в болты с ушками.
4)
Рисунок 2. Обмотайте барабан канатом и запустите лебедку. Лебедка автоматически
выровняется по отношению к грузу.
