3.3.5.1 С использованием опорной плиты лебедки (PCA-1268)
После установки вертикальной платформы (раздел 3.3.5) выполните указанные ниже действия:
1)

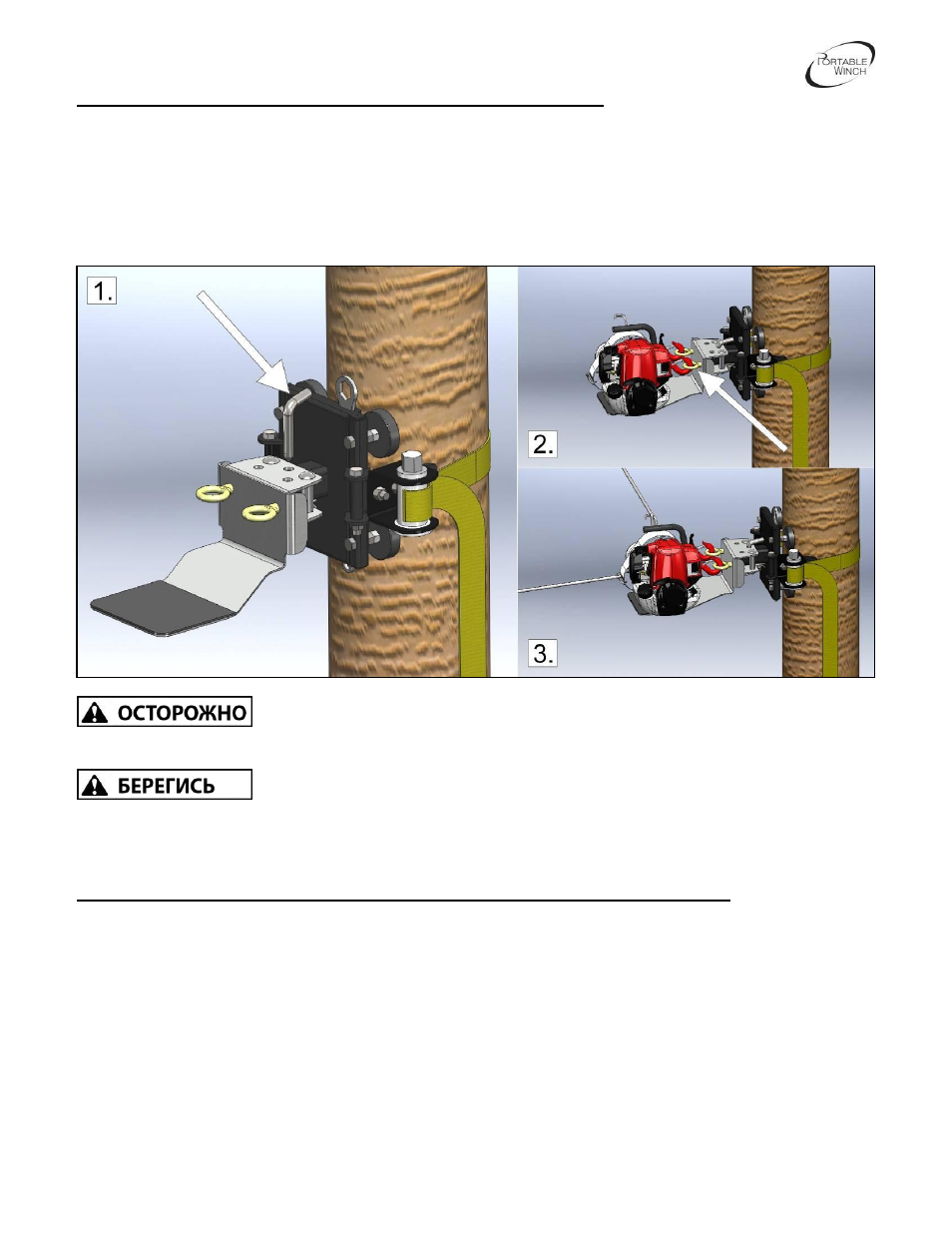

Рисунок 1. Вставьте опорную плиту лебедки в квадратную трубу вертикальной платформы
(PCA-
1263) и закрепите ее сцепным штырем и R-образным шплинтом;
2)
Рисунок 2. Вденьте крюки крепления лебедки в болты с ушками на опорной плите лебедке;
3)
Рисунок 3. Обмотайте барабан канатом и запустите лебедку. Лебедка автоматически
выровняется по отношению к грузу.
ДЛЯ ПРИМЕНЕНИЯ ТЯГИ ВНИЗ НЕОБХОДИМО УСТАНОВИТЬ ШКИВ ИЛИ
РОЛИК ВО ИЗБЕЖАНИЕ ПОВРЕЖДЕНИЯ ОПОРНОЙ ПЛИТЫ ЛЕБЕДКИ.
ПОСЛЕ НЕСКОЛЬКИХ СЕКУНД ПРИМЕНЕНИЯ ТЯГОВОГО УСИЛИЯ С
ВЕРТИКАЛЬНОЙ ПЛАТФОРМОЙ, СБРОСЬТЕ НАТЯЖЕНИЕ С ПОРТАТИВНОЙ ЛЕБЕДКИ
PORTABLE CAPSTAN WINCH
TM
. ЕЩЕ РАЗ ПРОВЕРЬТЕ ПРОЧНОСТЬ УСТАНОВКИ И
КРЕПЛЕНИЯ КРЕПЕЖНОГО РЕМНЯ.
3.3.5.2 С использованием опоры лебедки для вертикальной тяги (PCA-1264)
После установки вертикальной платформы (раздел 3.3.5) выполните указанные ниже действия.
1)
Рисунок 1. Вставьте опору лебедки для вертикальной тяги в квадратную трубу
вертикальной платформы (PCA-1263), совместите отверстия и вставьте шкив.
2)
Рисунок 2. Затяните гайку пальцами до соприкосновения с основанием. Затем закрепите
при помощи R-образного шплинта.
3)
Рисунок 3. Вденьте крюки крепления лебедки в болты с ушками на опоре лебедки для
вертикальной тяги.
4)
Рисунок 4. Обмотайте барабан канатом и выровняйте шкив вертикальной опоры с осью
каната и начните тянуть.
