Инструкция по эксплуатации Portable Winch Gas-powered portable capstan winch PCW3000
Страница 10
10
ДЛЯ ПРИМЕНЕНИЯ ТЯГИ ВНИЗ НЕОБХОДИМО УСТАНОВИТЬ ШКИВ ИЛИ
РОЛИК ВО ИЗБЕЖАНИЕ ПОВРЕЖДЕНИЯ ОПОРНОЙ ПЛИТЫ ЛЕБЕДКИ.
УДОСТОВЕРЬТЕСЬ В ТОМ, ЧТО РУЧНОЙ ТОРМОЗ ПРИЦЕПЛЕННОГО
АВТОМОБИЛЯ ВКЛЮЧЕН И ИСПРАВНО РАБОТАЕТ. РАСПОЛОЖИТЕ БЛОКИ ПОД КОЛЕСАМИ,
ЧТОБЫ ПРЕДОТВРАТИТЬ ОТКАТ.
3.3.4 Использование опорной плиты лебедки (PCA-1268) с системой Heck-Pack для шаров
фаркопа 50 мм (PCA-1266) (по нормам ЕС) и переходником опорной плиты лебедки (PCA-
1265)
1)

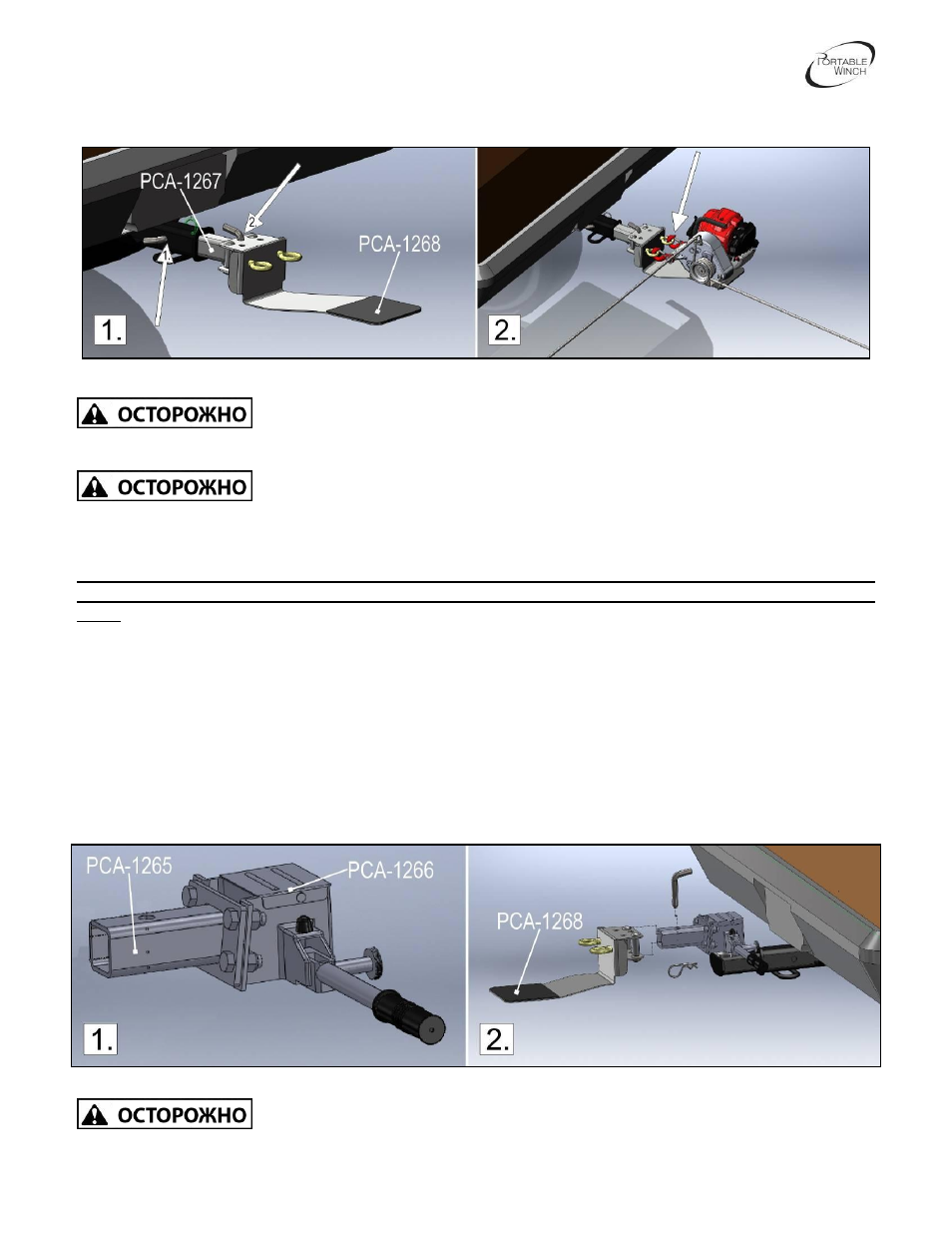

Рисунок 1. Закрепите переходник опорной плиты лебедки (PCA-1265) на системе Heck-Pack
(PCA-
1266) при помощи 4 болтов, которые входят в комплект.
2)
Рисунок 2. Вставьте Heck-Pack в фаркоп и закрепите ее, нажав на рукоятку.
3)
Рисунок 2. Насадите опорную плиту лебедки (PCA-1268) на квадратную трубу и закрепите
ее сцепным штырем и R-образным шплинтом.
Примечание. Боковое смещение можно отрегулировать, позиционируя болты в отверстиях.
4)
Вденьте крюки крепления лебедки в болты с ушками (как указано в разделе 3.3.3).
5)
Обмотайте барабан канатом и запустите лебедку. Лебедка автоматически выровняется по
отношению к грузу.
ДЛЯ ПРИМЕНЕНИЯ ТЯГИ ВНИЗ НЕОБХОДИМО УСТАНОВИТЬ ШКИВ ИЛИ
РОЛИК ВО ИЗБЕЖАНИЕ ПОВРЕЖДЕНИЯ ОПОРНОЙ ПЛИТЫ ЛЕБЕДКИ.
Рисунок 19
