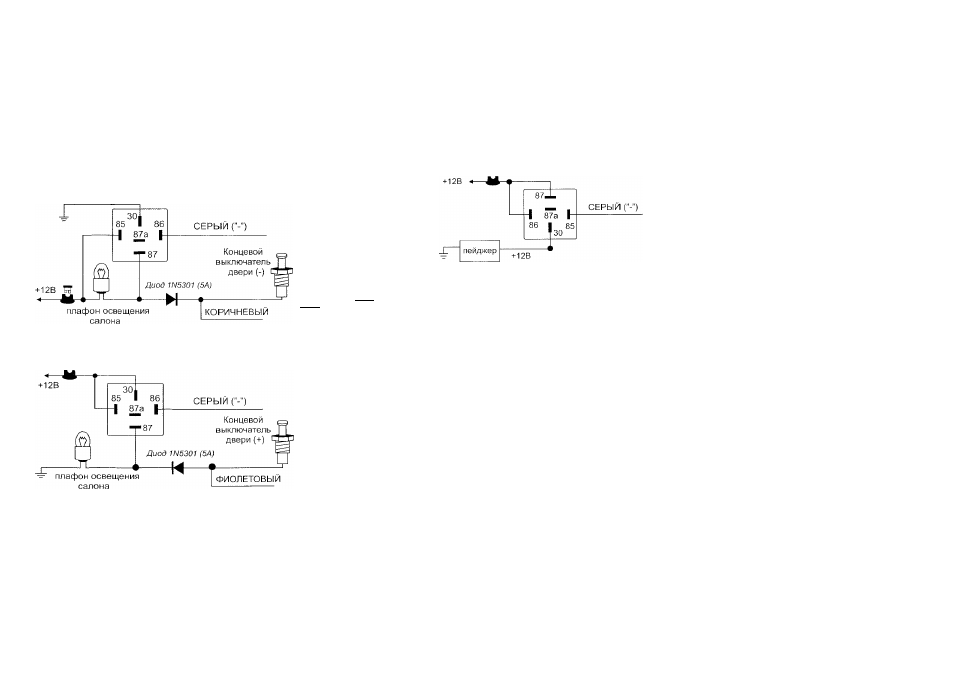

ЦЕПЬ ВНУТРИСАЛОННОГО ОСВЕЩЕНИЯ
ОТРИЦАТЕЛЬНОЙ ПОЛЯРНОСТИ
Примечание:
Обратите внимание на то, что при использовании такого варианта подсоединения питание
на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле
блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя,
ВНИМАНИЕ:
Если
используется
фуниция
АпИ-Н'^аск,
мы
не
рекомендуем
подключать
СЕРЫЙ
про
вод для блокировки какой-либо иной цепи, кроме цепи стартера!
4) СЕРЫЙ провод может быть запрограммирован как
"отрицательный выход для управления внутри
салонным освещением автомобиля'
(программируемая функция № 19). В этом случае провод уже бо
лее не управляться при нажатии кнопок передатчика, вместо этого СЕРЫЙ провод будет автоматически
замыкаться на ' массу" на 30 секунд после снятия системы с охраны и импульсно при срабатывании систе
мы, обеспечивая включения внутрисалонного освещения (при установке дополнительного реле).
Подсоединение:
Под
соедините СЕРЫЙ про
вод к клемме N9 86 до
полнительного ЗОА реле
и подсоедините клемму
N9 85 реле к +12В через
предохранитель.
Под
соедините
остальные
контакты реле в соот
ветствии с полярностью
цепи
внутрисалонного
освещения
автомобиля
как показано на схемах.
ВНИМАНИЕ:
Обяза
тельно
используйте
диод для изолирования
цепи управления внут
рисалонным
освещени
ем
от
цепи
триггера
двери.
В
противном
случае не сможет пра
вильно работать функ
ция
пассивной
поста
новки на охрану и функ
ция автоматической по
вторной постановки сис
темы в режим охраны.
ЦЕПЬ ВНУТРИСАЛОННОГО ОСВЕЩЕНИЯ
ПОЛОЖИТЕЛЬНОЙ ПОЛЯРНОСТИ
и
5) Если автомобиль оборудован электрическими стеклоподъемниками, СЕРЫЙ провод системы может
быть
запрограммирован
как
отрицательный
выход
Оля
закрывания
окон
автомобиля
при
поста
новке системы на охрану"
(программируемая функция № 19). В этом случае провод уже более не управ
ляться при нажатии кнопок передатчика, вместо этого на этот провод будет автоматически подаваться по
стоянный сигнал в течение 30 секунд после постановки системы на охрану с помощью брелка-передатчика.
Нажатие кнопки передатчика в течение этих 30 секунд остановит работу стеклоподъемников, не снимая
систему с охраны.
Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы, система ав
томатически отключит вход датчика удара на все время, пока данный выход активизирован + еще 3 секун
ды.
Подсоединение: Найдите провод штатного модуля управления электрическими стеклоподъемниками ав
томобиля, при замыкании которого на “массу” происходит закрывание окон. Подсоедините СЕРЫЙ провод к
данному проводу.
6) СЕРЫЙ провод может быть также запрограммирован
как
отрицательный
выход
для
управления
пейджером".
В этом случае он также уже более не управляться при нажатии кнопок передатчика, вместо
этого СЕРЫЙ провод будет автоматически замыкаться на “массу" при срабатывании системы.
и
Подсоединение:
Подсоедините
СЕРЫЙ
провод к проводу отрицательного триг
гера дополнительного пейджера. В том
случае, если пейджер управляется по
ложительным
триггером,
используйте
дополнительное реле, как показано на
схеме.
ТЕМНО-СИНИЙ/ЖЕЛТЫЙ ПРОВОД: ПРОВОД ВЫБОРА ПОЛЯРНОСТИ СИГНАЛА СИЛОВОГО ВЫХОДА
КАНАЛА 2 СИСТЕМЫ
Подсоединение данного провода определяет лолярность сигнала силового выхода канала 2 системы (см.
ТЕМНО-СИНИЙ провод ниже)
Подсоединение:
♦ Для того чтобы силовой выход канала 2 был
отрицательной полярности,
подсоедините ТЕМНО-
СИНИЙ/ЖЕЛТЫЙ провод к "массе”.
♦ Для того чтобы силовой выход канала 2 был
положительной полярности,
подсоедините ТЕМНО-
СИНИЙ/ЖЕЛТЫЙ провод к +12В через предохранитель,
ОРАНЖЕВЫЙ/БЕЛЫЙ
ПРОВОД:
ОТРИЦАТЕЛЬНЫЙ
ВЫХОД
500
мА
ПРИ
ВЫКЛЮЧЕННОЙ
ОХРАНЕ
ДЛЯ БЛОКИРОВКИ СТАРТЕРА НОРМАЛЬНО РАЗОМКНУТЫМ РЕЛЕ
ОРАНЖЕВЫЙ/БЕЛЫЙ провод замыкается на "массу” при выключенном режиме охраны и служит для
управления нормально разомкнутым реле блокировки стартера. Это отрицательный транзисторный слабо
точный выход (максимальный ток нагрузки 500 мА) и должен использоваться только для управления катуш
кой реле.
Подсоединение: Подсоедините ОРАНЖЕВЫЙ/БЕЛЫЙ провод к контакту № 86 прилагаемого реле блоки
ровки стартера. Подсоедините контакт № 85 реле к проводу от замка зажигания, на который поступает на
пряжение +12В, когда ключ зажигания находится в положении “ЗАПУСК" (CRANK), и присутствует напряже
ние ОВ, когда ключ зажигания находится в любом ином положении.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под
соедините ту часть обрезанного провода, которая идет от замка зажигания, к контакту № 30 реле. Подсое
дините другую часть провода к контакту N9 87 реле.
Примечание:
Обратите внимание на то, что при использовании такого варианта подсоединения питание
на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле
блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем использовать ОРАНЖЕ
ВЫЙ/БЕЛЫЙ провод системы для блокировки какой-либо иной цепи, кроме цепи стартера.
БЕЛЫЙ/ЧЕРНЫЙ ПРОВОД: ПОЛОЖИТЕЛЬНЫЙ ВЫХОДДЛЯ УПРАВЛЕНИЯ СИРЕНОЙ (1А)
Проложите этот провод через резиновую втулку в теплоизоляционной перегородке к месту установки сире-
