Boomerang Premier

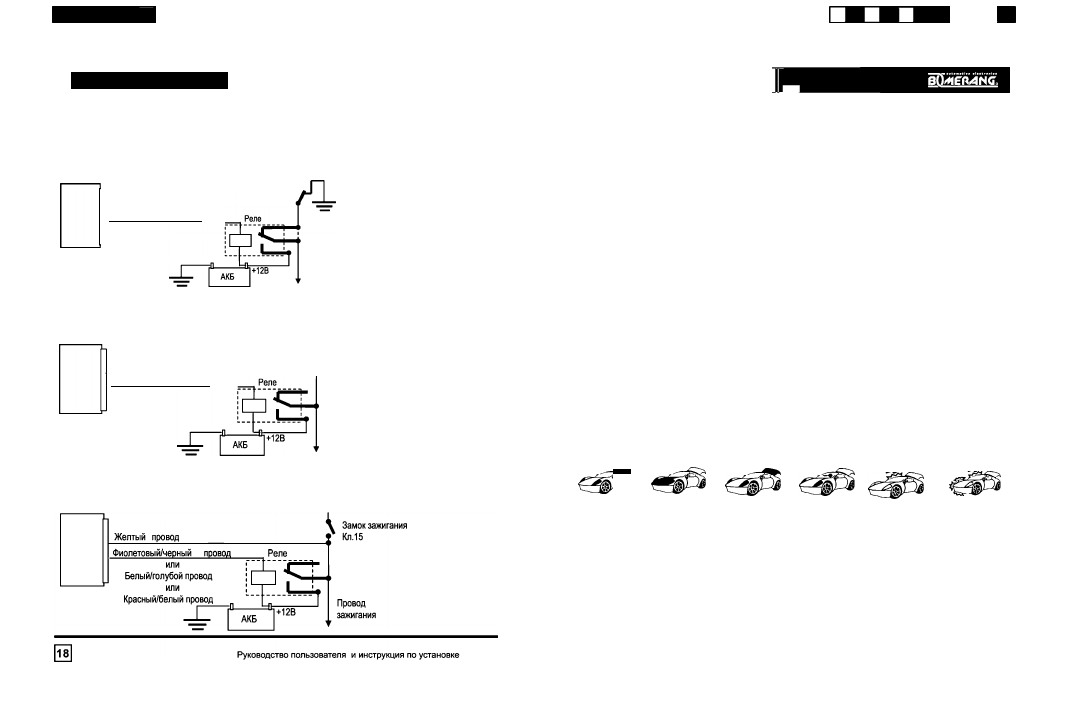

Подключение дополнительных каналов
Дополнительные каналы сигнализации являются выходами отрицательной полярности с допустимым током
нагрузки 300 мА. При подключении к силовым цепям необходимо использовать дополнительные реле;
Подключение дополнительного канала для реализации функции “Комфорт”
+12В
I
Блок
сигнализации
Фиолетовый/черный провод
Штатная кнопка
закрытия стекол
Провод
закрытия
стекол
Подключение дополнительного канала для реализации функции “Поддержка зажигания”
Блок
сигнализации
Желтый провод
V
Фиолетовый/черный провод
I
Замок зажигания
Кл.15
Провод
зажигания
Подключение дополнительного канала для реализации функции “Турбо таймер”
Блок
сигнализации
Если сигнализация поставлена на охрану с открытым капотом, багажником или дверью (включенным салонным
свепюм), соответствующая пиктограмма на дисплее будет мигать. Если неисправная зона придет нормальное
состояние, пиктограмма выключится.
Обход неисправной зоны
Если какая-либо из дверей, капот или багажник при постановке на охрану открыты, тревога от этой зоны
включаться не будет. После приведения зоны в нормальное состояние (закрытия) тревога от нее будет включаться как
обычно.
Учет задержки салонного света.
Длительность задержки выбирается функцией 12 в телице программирования.
Программно можно выбрать время (5 или 30 секунд), в течение которого сигнализация не будет реагировать на
состояние двери. Звуковое и световое оповещение о незакрытых дверях при постановке на охрану отсутствует, и
пиктограмма двери на дисплее пульта мигать не будет. Однако, если по окончании выбранного периода задержки свет
все еще горит (или дверь открыта), последуют три сигнала сирены и три вспышки фонарей, и пиктограмма двери на
дисплее пульта начнет мигать.
Охрана и тревога.
В режиме охраны сигнализация контролирует состояние концевых выключателей дверей, капота, багажника,
включение зажигания, и состояние датчика удара, а так же дополнительных датчиков, например, датчика объема и др.,
(если такие датчики установлены). Кроме того, в режиме охраны блокируется запуск двигателя. При нарушении какой-
либо из зон охраны, включается тревога.
В режиме тревоги сирена будет звучать, а сигнальные фонари мигать в течение 30 секунд или до отключения
тревоги кнопкой пульта. Если зона, вызвавшая включение тревоги осталась открытой, тревога повторится еще четыре
раза и пиктограмма зоны, вызвавшей включение тревоги, продолжит мигать на дисплее пульта даже после окончания
всех циклов тревог.
При срабатывании предупредительной зоны датчика удара или внешней зоны дополнительного датчика, прозвучат
несколько коротких сигналов сирены.
О включении тревоги пульт управления сообщит звуковым сигналом или звуковьа^л сигналом и виброзвонком.
На дисплее пульта включится подсветка, и замигает пикпюграмма зоны вызвавшей включение тревоги.
Индикация тревоги пультом управления
Открыта дверь Открыт капот Открыт
багажник
Включено
зажигание или в
режиме охраны
подключено
питание
Предупредительная
зона датчика удара
Основная зона
датчика удара
Для отключения тревоги нажмите кнопку ^ , в или ^ .
ВНИМАНИЕ! При отключении на пульте yпpaвJ^ия з^ковой и визуальной итшкации срабатывания предупредитель­
ной зоны датчика используйте только кнопки шМ и № . Нажатие на кнопку шщ снимет сигнализацию с охраны, так
как после срабатывания предупредительной зоны датчика сигнализация не находится в режиме тревоги.
Снятие с охраны.
Для снятия сигнализации с охраны нажмите кнопку шщ пульта управления, сирена подаст два звуковых сигнала,
и дважды мигнут сигнальные фонари. Светодиод будет быстро мигать (до открытия двери), дверные замки откроются
(если автомобиль оборудован приводами блокировки замков). Если в период охраны включался режим тревоги, то при
снятии с охраны последуют четыре звуковых сигнала и четыре вспышки фонарей.
На
дисплее пульта управления индикатор будет мигать в течение 5 секунд, затем включится постоянно -
Автомобильная охранная система “Boomerang” Premier
