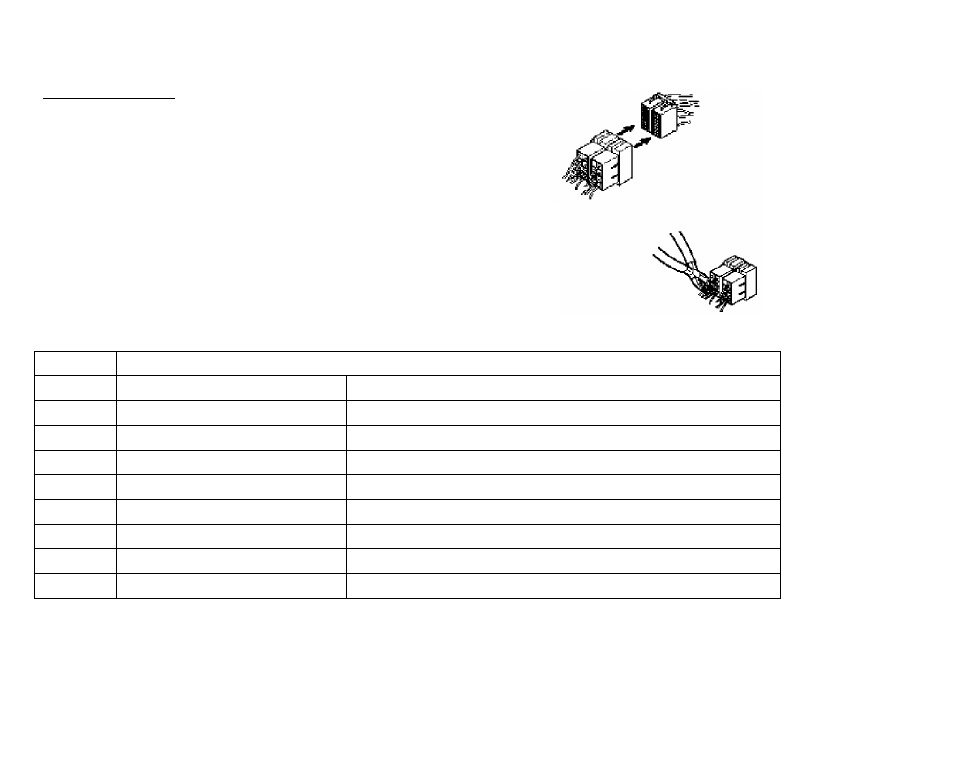

Использование разъема ISO
1.
Если в Вашем автомобиле есть разъем ISO,
произведите подключение, как показано на рисунке.
2.
Для подключений без разъемов ISO внимательно
проверьте все провода перед подключением, неправильное
подключение может привести к повреждениям изделия.
Обрежьте разъем, подключите цветные головки разъема
к шнуру питания батареи в соответствии с приведенной таблицей.
Номер
Функция
Разъем A
Разъем В
1
Задний правый(+)---Голубой
2
Задний правый(-)—Голубой/Белый
3
Передний правый(+)—Серый
4
Питание 12В (+)/желтый
Передний правый(-)---Серый/Белый
5
Авто антенна /синий
Передний левый(+)—Зеленый
6
Передний левый((-)---Зеленый/Белый
7
АСС+/красный
Задний левый(+)---Коричневый
8
Земля/черный
Задний левый(-)---Коричневый/Белый
