Свободный рукав, Замена игл, Смена прижимной лапки – Инструкция по эксплуатации ELNA 1110
Страница 7: Смена игл
Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом "Оригинал".
■ л

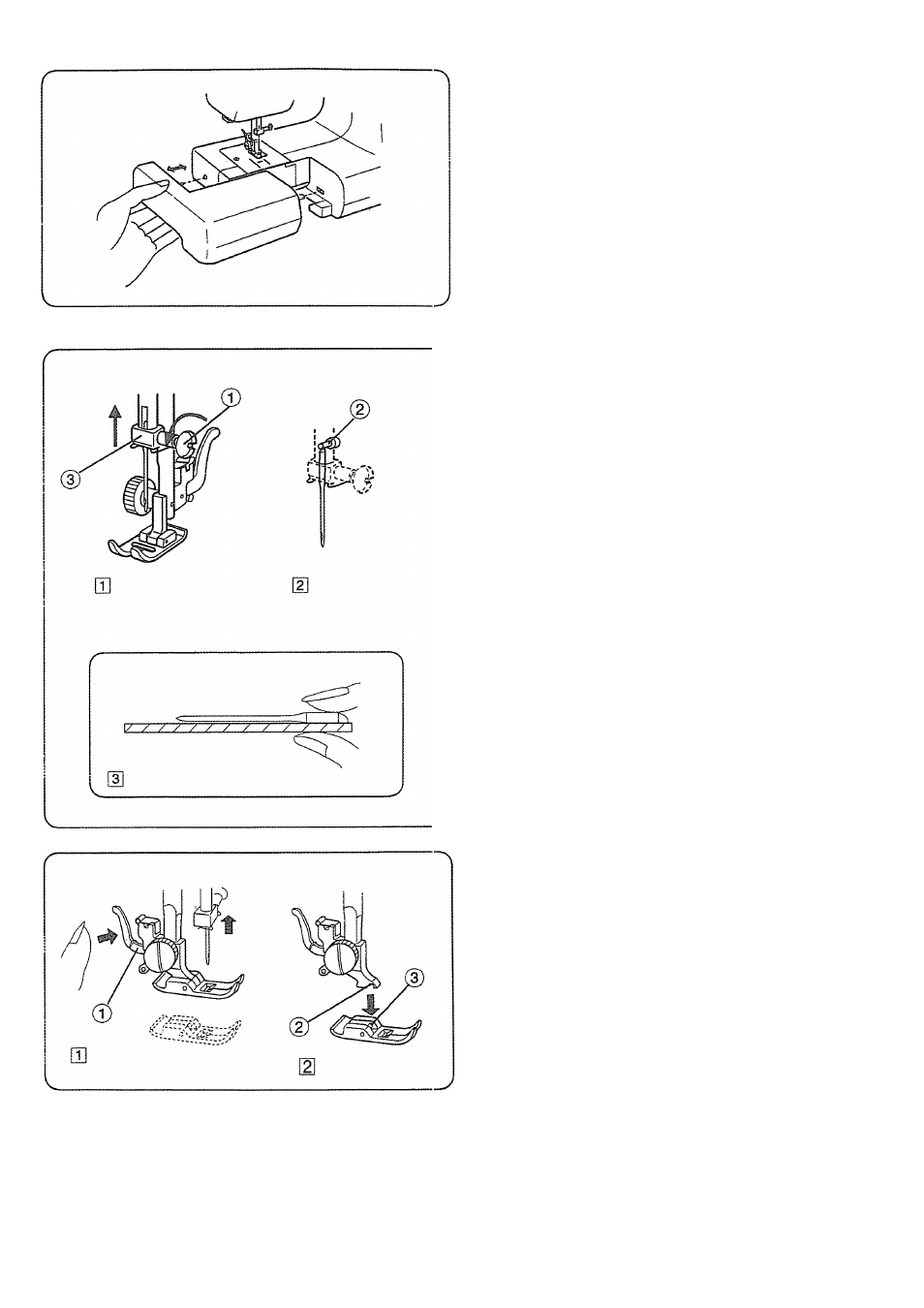

Свободный рукав
■ Работа со свободным рукавом
Съемный
столик
увеличивает
рабочую
поверхность
и
легко
снимается
для
кругового шитья.
Вытяните столик из машины, как показано
на рисунке.
■ Работа на плоской поверхности
Задвиньте столик обратно и нажмите, чтобы
он пристегнулся к машине.
Замена игл
Ш Отключите питание.
Поверните на себя маховое колесо, поднимите
иглу и опустите прижимную лапку.
Ослабьте игольный винт ф, поворачивая его
против часовой стрелки.
Выньте иглу из зажима.
[ЦВставьте новую иглу в зажим @ плоской
стороной от себя.
Вставляя новую иглу в зажим ф, подтолкните ее
вверх и отверткой затяните игольный винтф.
[3] Периодически проверяйте качество иглы на
наличие заусенцев или повреждений.
Некачественные и поврежденные иглы могут
порвать или испортить трикотаж, шелк и тонкие
ткани.
• Как проверить качество иглы
Положите иглу плоской стороной на ровную
поверхность (игольную пластину, стекло и т.д.).
Зазор между иглой и плоской поверхностью
должен быть одинаковым.
Никогда не используйте гнутые или тупые иглы.
ф Игольный винт
(2) Стопор
ф Зажим
Смена прижимной лапки
Ш Как снять лапку:
Поверните на себя маховое колесо и
поднимите иглу в верхнее положение.
Поднимите прижимную лапку. Нажмите на
рычаг позади держателя лапки.
Прижимная лапка отскочит,
т Как пристегнуть лапку:
Расположите выбранную прижимную лапку
так, чтобы стержень ф находился прямо под
выемкой держателя ф.
Опустите держатель лапки и пристегните ее.
ф Рычаг
ф Выемка держателя
ф Стержень
