РАЗДЕЛ I ОСНОВНЫЕ

ЧАСТИ

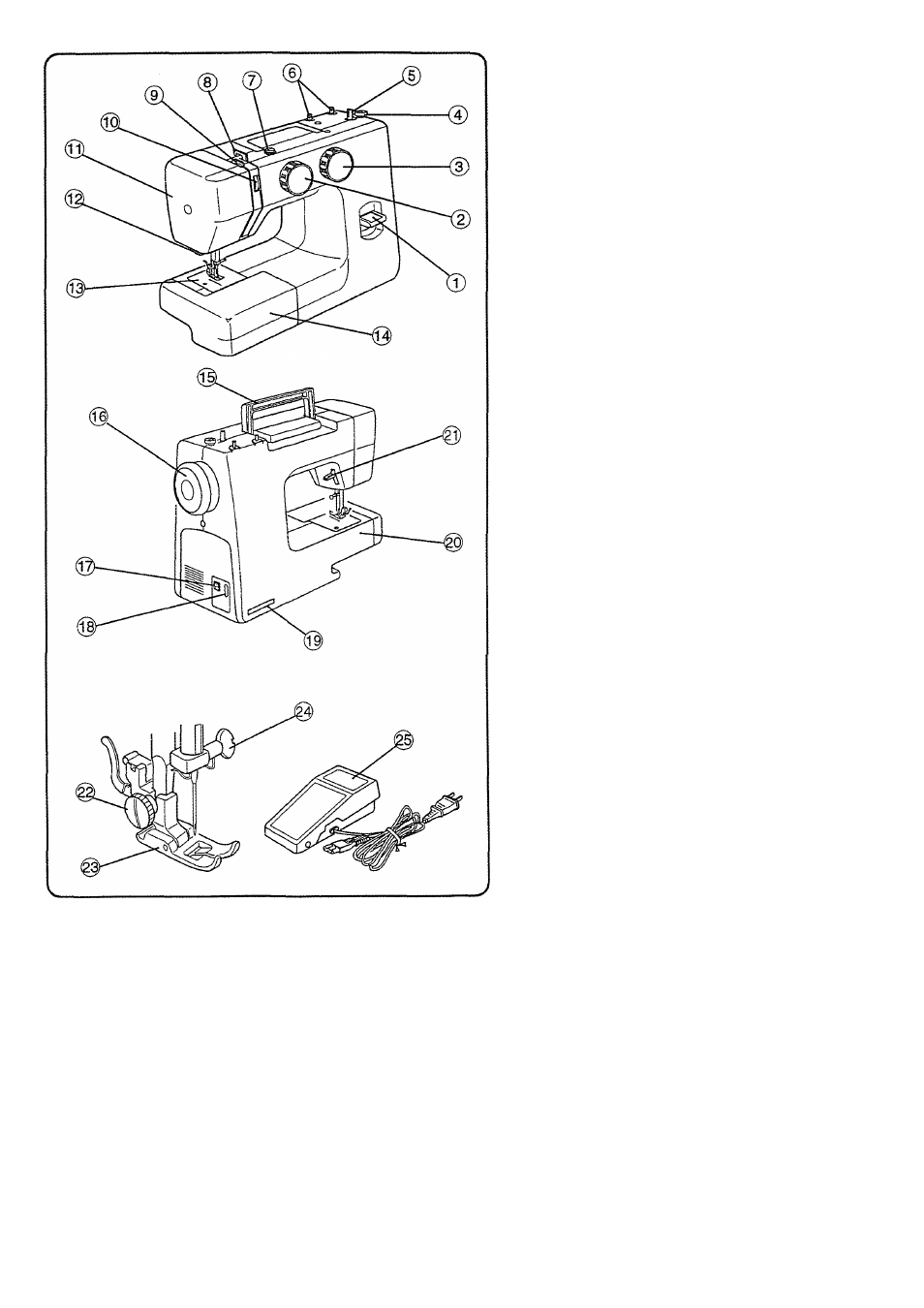

Наименование частей

ф Кнопка реверса

ф Ручка выбора строчек

ф Контроль длины стежка

0 Стопор намотки шпульки

ф Шпиндель моталки

(6) Катушечные стержни

ф Нитенаправители намотки шпульки

(8) Верхний нитенаправитель

@ Нитеводитель

® Реле натяжения нити

0 Передняя панель

® Обрезатель нити

@ Игольная пластина

@ Дополнительный столик

ф Ручка для переноса

® Маховое колесо

@ Выключатель питания

@ Разъем машины

ф Информационная пластина

@ Свободный рукав

@ Рычаг подъема прижимной лапки

@ Винт держателя прижимной лапки

@) Прижимная лапка

@) Винт держателя игольного механизма

(25) Ножная педаль
