Чистка шпульного отсека
в отсеке не должно быть пыли, остатков
материала
и
ниток.
Проводите
чистку
шпульного отсека каждые три месяца.

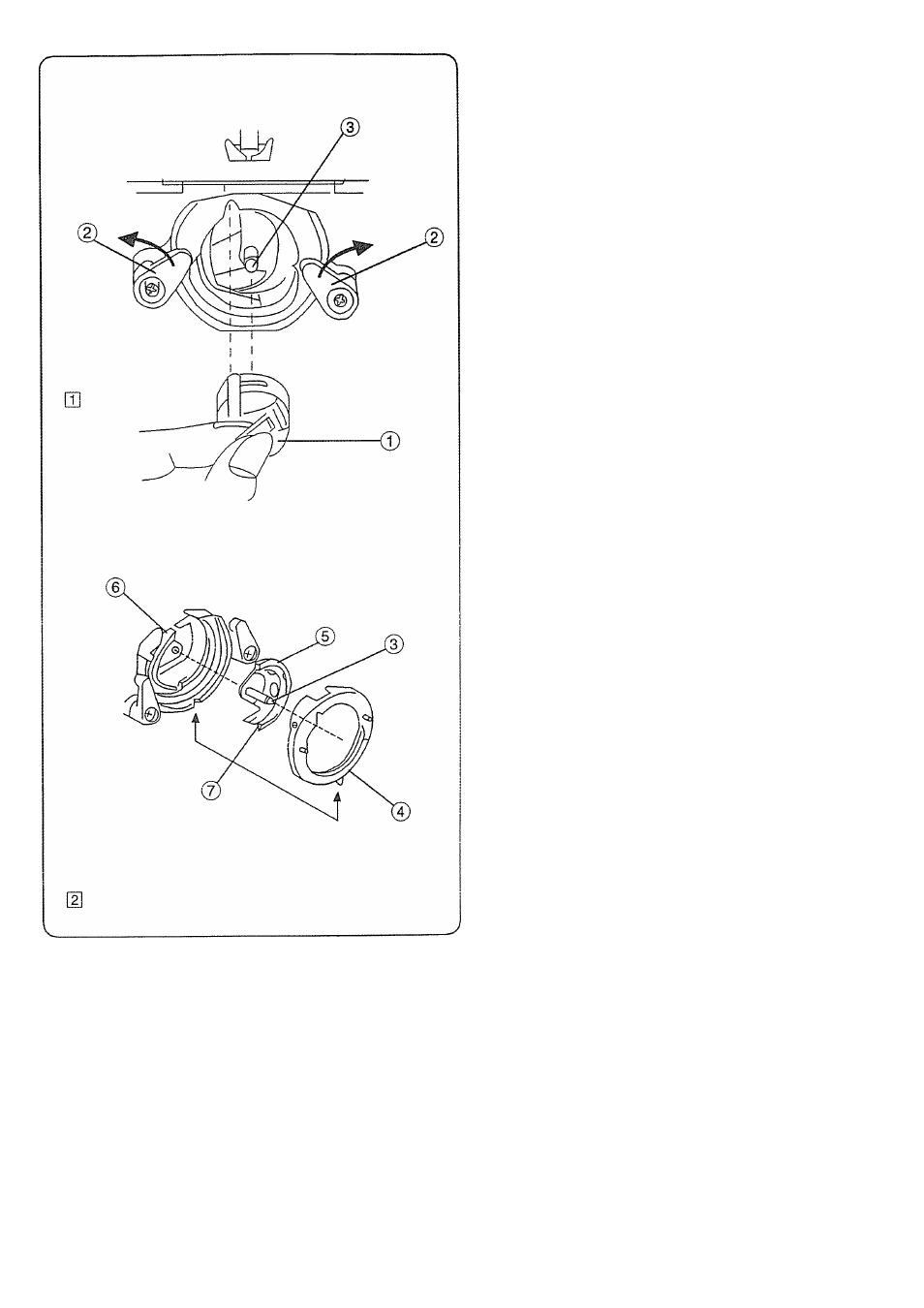

Чистка шпульного отсека
Ш Поднимите игольный стержень в верхнее
положение и вытаилите шпульный колпачокф
Разведите рычаги шпульного отсека ® в
разные
стороны.
Снимите
челночную
пластину® и выньте челнок©.
Прочистите челнок щеточкой.
Капните чуть-чуть масла на центральный
стержень челнока®. Не переливайте масла.
ф Шпульный колпачок
® Рычаги
© Центральный стержень
Установка шпульного колпачка
Ш
Расположите
шпульный
колпачок
как
показано на рисунке, чтобы направитель
челнока б образовывал полумесяц на левой
стороне машины.
Удерживая
челнок
®
за
центральный
стержень®, расположите его так, чтобы он
сформировал полумесяц с правой стороны.
Показанный на рисунке выступ ® будет
внизу.
Поставьте сверху шпульную пластину @.
Верните рычаги ® в первоначальное
положение.
ф Шпульная пластина
® Челнок
® Направитель челнока
@ Выступ
