Б.монтаж котла и системы отопления, Монтаж котла и системы отопления – Инструкция по эксплуатации ZOTA Mix
Страница 12
Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом "Оригинал".

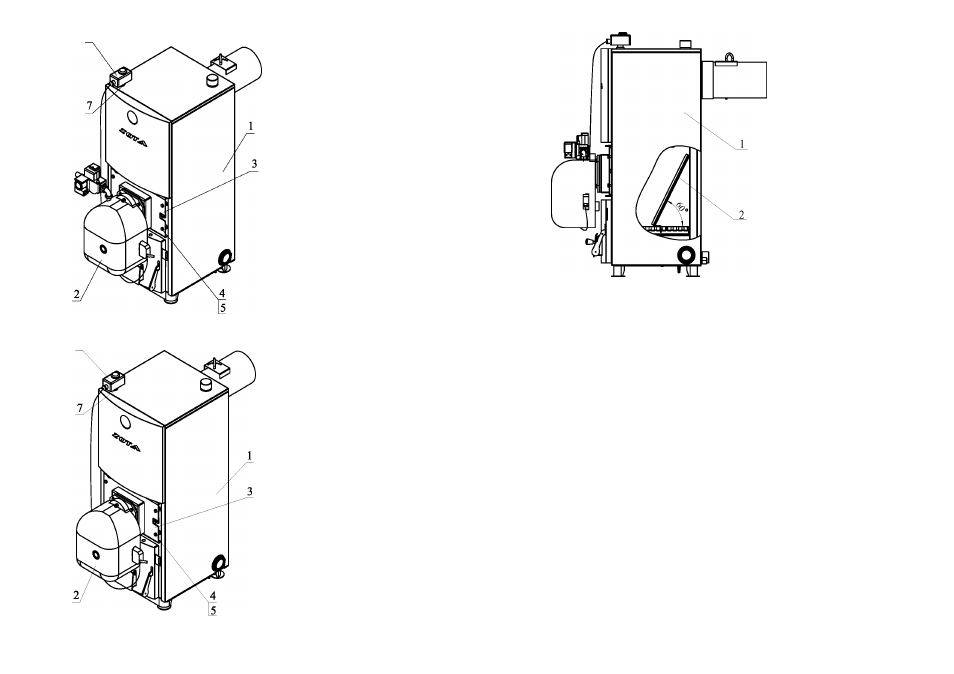

Рис.3 Котлы КСТ - 20^50Гн
6
1 - Котел
2 - Газовая наддувная горелка
3 - Панель горелки
4 - Болт
5 - Шайба
6 - Термостат
7 - Футорка
1 - Котел
2 - Жидкотопливная наддувная
горелка
3 - Панель горелки
4 - Болт
5 - Шайба
6 - Термостат
7 - Футорка
1 - Котел
2 - Отражатель
Рис.4 Котлы КСТ - 20^50Дт
стр.10
Рис.5 Котлы КСТ - 20^50Гн, КСТ - 20^50Дт
б.Монтаж котла и системы отопления.
6.1. Монтаж котла и системы отопления производится специализированной
организацией в соответствии с проектом.
Перед началом монтажа:
• разобрать упаковку и снять котел с поддона,
• открыть дверцу загрузочную (рис.1, поз.8), вытащить дымовой патрубок (поз. 4),
• открыть дверцу шуровочную (поз. 17) и вытащить через шуровочное окно
совок, кочергу и шуровку,
• удалить крепежные кронштейны с колосников. Для этого через топочное
окно открутить гайку и вытащить верхний кронштейн, а нижний вытащить через
шуровочное окно,
• из зольника вытащить тягорегулятор (поз.18 на рис.1). Установка и
настройка тягорегулятора см. п. 5.7.,
• установить котел на специально отведенное место,
• подключить трубопроводы системы отопления,
• подсоединить патрубок дымохода к дымовой трубе,
•
при использовании котла для сжигания газового или дизельного
топлива установить соответствующую горелку и выполнить монтажгазовых и
жидкотопливных трубопроводов.
6.1.1. Заполнение отопительной системы водой.
Вода для заполнения котла и отопительной системы должна быть чистой
без суспензий, масла и химически агрессивных веществ , общей жесткостью не
более 2 мг.экв/дм
3
. Применение жесткой воды вызывает образование накипи
в котле , что снижает его теплотехнические параметры и может стать причиной
повреждения блока ТЭН.
Примечание: Повреждение блока ТЭН из-за образования накипи не попадает
под действие гарантийных обязательств.
Если жесткость воды не отвечает требуемым параметрам, вода должна быть
обработана. Отложение 1 мм известняка снижает в данном месте передачу
тепла от металла к воде на 10%.
В течение отопительного сезона необходимо поддерживать постоянный объем
отопительной воды в отопительной системе. Нельзя осуществлять разбор
стр.11
