воды из котла и отопительной системы для разных нужд, за исключением
необходимого слива при ремонте. При сливе воды и дополнении новой
повышается опасность коррозии и образования отложений. Долив воды в
отопительную систему , производить в охлажденный (до 70
о
С) котел. Кроме
воды, может применяться незамерзающий теплоноситель, разведенный с
водой в концентрации не более 1:1. При использовании этих теплоносителей
необходимо выполнять требования по их применению в системах отопления.
В
качестве
теплоносителя
запрещено
использование
жидкостей,
не
предназначенных для систем отопления.
6.1.2.
Перед установкой котла на сгораемые конструкции здания под котлом и перед
его фронтом на 0,5м необходимо уложить асбестовый лист , толщиной 3-5мм или
войлок, пропитанный глиняным раствором и стальной лист толщиной 0,6-1,0мм.
6.1.3. Безопасное расстояние от горючих материалов:
• при монтаже и эксплуатации котла необходимо соблюдать безопасное
расстояние 200мм от горючих материалов,
• для легко воспламеняющихся материалов, (напр. бумага, картон, пергамин,
дерево и древесноволокнистые доски, пластмассы), безопасное расстояние
удваивается (400мм),
• безопасное расстояние также необходимо удвоить , если степень горючести
строительного материала неизвестна.

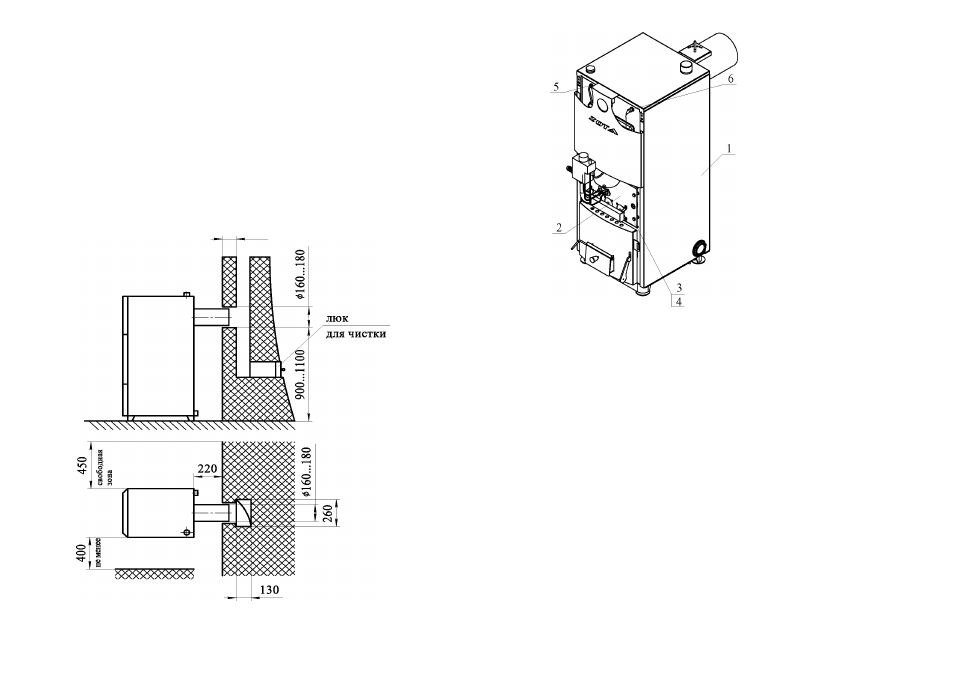

Рис. 6 Схема установки котла КСТ
Соединение котла с кирпичным дымоходом и устройством чистки.
стр.12
1 - Котел
2 - Газовая атмосферная горелка
3 - Болт
4 - Шайба
5 - Датчик температуры
6 - Термоограничитель
Рис.2 Котлы КСТ - 20^50Га
Котел на природном газе низкого давления (см. рис.2) состоит из
базового котла КСТ (поз. 1), на который вместо снятой дверцы (поз. 8 рис.1)
устанавливается газогорелочное УГ «Гарант - ТМ» и крепится четырьмя болтами
к корпусу котла. Датчик температуры и термоограничитель устанавливаем
в соответствующие гнезда под передней крышкой котла. Газогорелочное
устройство на котле подключается к газовой системе. Запуск газогорелочного
устройства и эксплуатация его производиться в соответствии с паспортом и
руководством по эксплуатации. При этом заслонку (поз. 5 рис. 1) на дымовой
трубе открывать не более, чем на половину хода. Дверцу воздушную (поз.
10) и шибер (поз. 12) открывать плавно, чтобы не допускать отрыв пламени.
При нагреве теплоносителя в котле в зоне датчика температуры до заданной
на газогорелочном устройстве происходит отключение основных горелок,
запальная горелка при этом работает на автоматическое поддержание заданной
температуры теплоносителя обеспечиваемое теоэмостатом. Предел настройки
температуры теплоносителя от +40
о
С до +90
о
С. Автоматика поддерживает
заданную температуру теплоносителя в котле в пределах ±2
о
С.
Котлы отопительные комбинированные стальные с газовой наддувной или
дизельной горелками (рис. 3.4) состоят из базового котла КСТ (поз. 1), на
который устанавливаются горелки с креплением через панель (поз.3) четырьмя
болтами (поз. 4). Термостат (поз.6) крепится на верхней крышке котла,
подсоединяется к горелке в соответствии со схемой, приведенной в инструкции
по эксплуатации горелки. Горелки на котле подключаются к газовой или
дизтопливной системам. Запуск горелок и их эксплуатация производится,
специалистами имеющими лицензию, в соответствии с инструкциями по
эксплуатации на горелки. При этом заслонку на дымовом патрубке открывать
не более половины хода. Дверца воздушная (поз.10 рис. 1) и шибер (поз.12
рис. 1 )должны быть закрыты. В котлы устанавливается отражатели (поз. 2 рис.
5) для увеличения срока службы котлов.
