26
18
14
13
25
5
4
6.1.4.
Расположение котла с учетом необходимого для обслуживания
пространства:
• перед котлом должно быть манипуляционное пространство минимально
1000мм,
• минимальное расстояние между задней частью котла и стеной 220 мм
• с одной боковой стороны необходимо оставлять пространство для доступа
к задней части котла и блоку ТЭН котла минимум 400мм
6.1.5. Размещение топлива:
• запрещается укладывать топливо за котлом или возле котла на расстоянии,
менее чем 400мм,
• запрещается укладывать топливо между двумя котлами в котельной,
• изготовитель рекомендует соблюдать расстояние между котлом и топливом
минимум 1000мм или поместить топливо в другом помещении, где нет котла.
6.2.Для улучшения условий естественной циркуляции воды в системе
отопления, котел устанавливается так, чтобы патрубок обратной воды
размещался ниже радиаторов отопительной системы здания.
1 - Корпус котла
2 - Топка
3 - Газоход
4 - Дымовой патрубок
5 - Заслонка
6 - Колосники
7 - Зольник
8 - Дверца загрузочная
9 - Дверца шуровочно-
поддувальная,
10 - Дверца воздушная
11 - Рычаг
12 - Шибер
13 - Крышка отражателя
14 - Термоманометр
15 - Кожух
16 - Крышка передняя
17 - Дверца шуровочная
18 - Тягорегулятор
19 - Цепочка
20 - Патрубок подачи
21 - Патрубок обратки
22 - Заглушка
23 - Ручка
регулировочная
Болт заземляющий
Гильза
для установки
термоограничителя
Гильза для
установки датчика
температуры
Гильза для
установки датчика
пульта управления
28 - Сливной патрубок
29 - Наклейка «номер
котла».
30 - Блок ТЭН
24
25
26
27

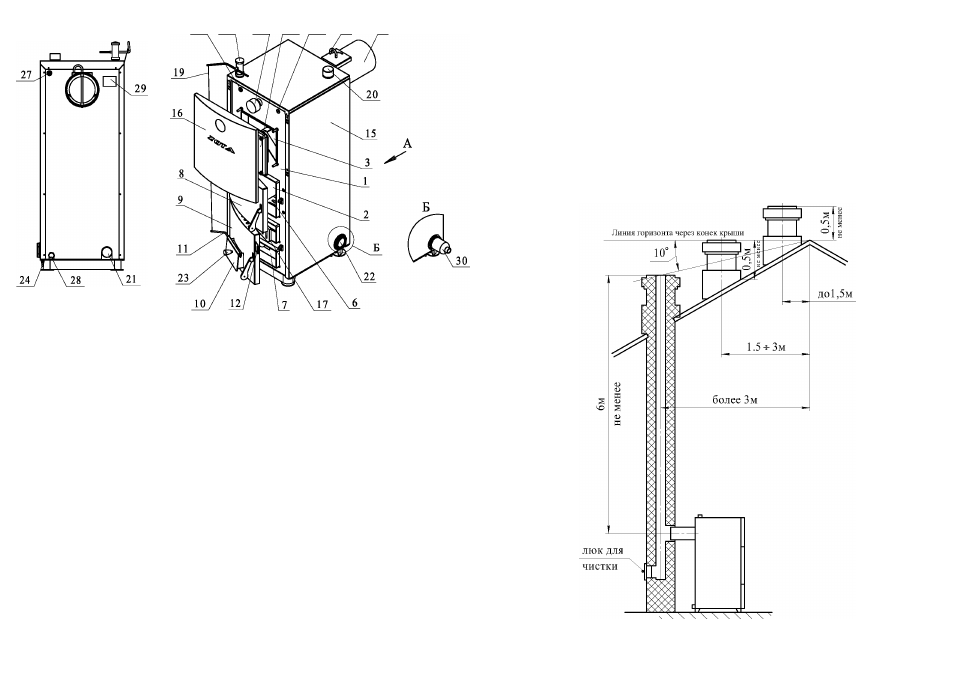

Рис. 1 Котлы КСТ - 20^50, КСТ - 20^503
стр.8
Рис. 7 Варианты установки дымовой трубы
стр.13
