РУКОВОДСТВО
п о
УСТАНОВКЕ ■ МХ-607
Красный провод - +12В, питание системы
Подключите этот провод к цепи, в кото
рой постоянно присутствует напряжение
“+12В”.
Бело-красный провод - питание свето-
выхсигналов
Если питание световых сигналов +12В, как
на большинстве автомобилей, никаких до
полнительных действий с бело-красным
проводом не требуется - он подключен к
+ 12В.
Если световые сигналы автомобиля имеют
питание, отрежьте бело-красный провод
от соединения с красным и подсоедините
бело-красный провод к (корпусу).
Белые провода - выходы на световые
сигналы «+ или -»
Белые провода передают питание, посту
пающее по цепи красно-белого провода на
световые сигналы через контакты встро
енного реле. Подключите белые провода к
фонарям левого и правого борта.
Черный провод - «масса»
Провод питания центрального блока. Сое
дините этот проводе корпусом автомобиля.
Не соединяйте этот провод через провода
штатной проводки автомобиля; присоеди
ните его к корпусу непосредственно.
Коричневый провод - выход на сирену «+»
Выход положительной полярности для
управления сиреной. Максимальный ток на
грузки - 2А. Соедините этот провод с крас
ным проводом неавтономной сирены. Чер
ный провод сирены соедините с «массой».

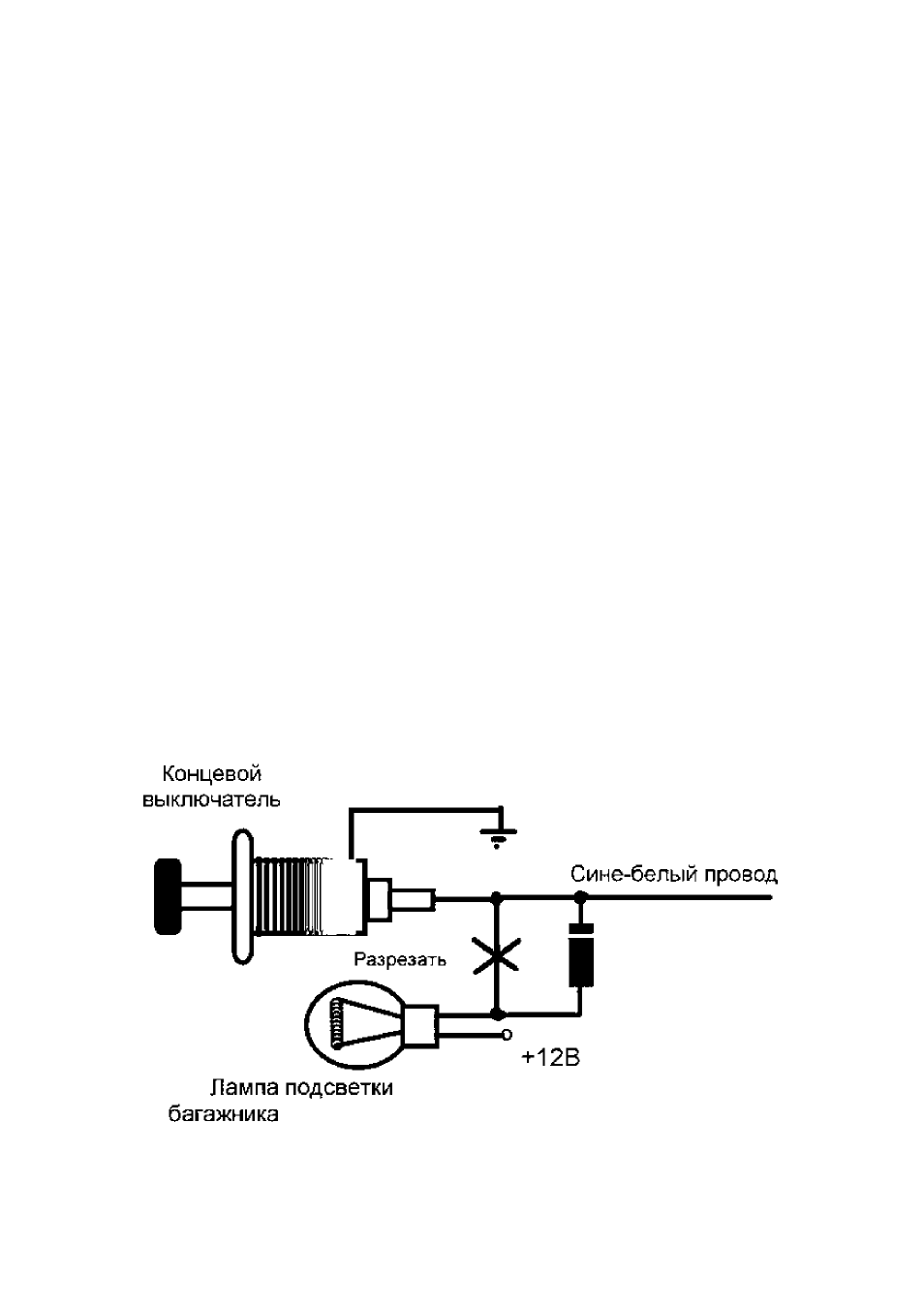

Сине-белый - входдатчикабагажника «-»
Сине-белый провод подключите к концево
му выключателю багажника, имеющему «-»
потенциал при открытом багажнике. Если к
цепи концевого выключателя подсоедине
на лампа подсветки - используйте развя
зывающие диоды:
