РУКОВОДСТВО ПОУСТАНОВКЕ ■ МХ-607

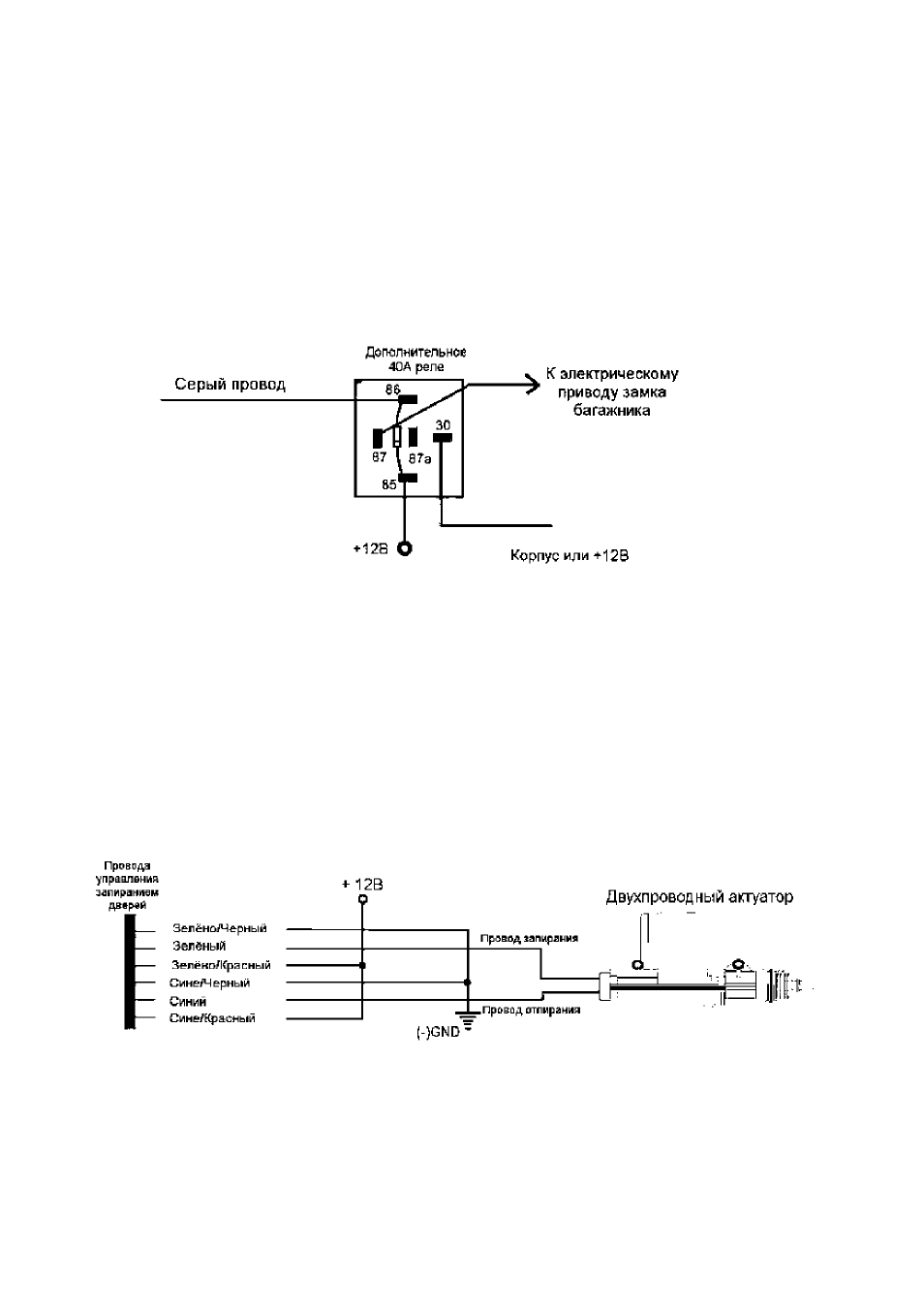

Серый провод - выход отпирания багажника
Максимальная нагрузочная способность выхода 300 мА.
Сигнал длительностью 1 секунда появляется на этом проводе при 2-секундном нажатии
кнопки брелка. Если дистанционное отпирание багажника происходит в режиме охра
ны, то происходит временное отключение входа контроля багажника/капота и датчика уда
ра (дополнительного датчика, если он установлен). Используйте дополнительное реле для
подключения электропривода замка багажника.
Красно-черный - вход контроля включения задней передачи
Подсоедините этот провод к цепи автомобиля, в которой присутствует «+12В» при зажига
нии фонарей задней передачи и «ОВ» в остальных случаях.
Сине-красный,
Сине-черный,
Синий,
Зелено-красный,
Зелено-черный,
Зелёный
провода - управление централизованным запираниемдверей автомобиля.
Подключение дополнительногодвухпроводного актуатора
