РУКОВОДСТВО ПОУСТАНОВКЕ ■ МХ-607

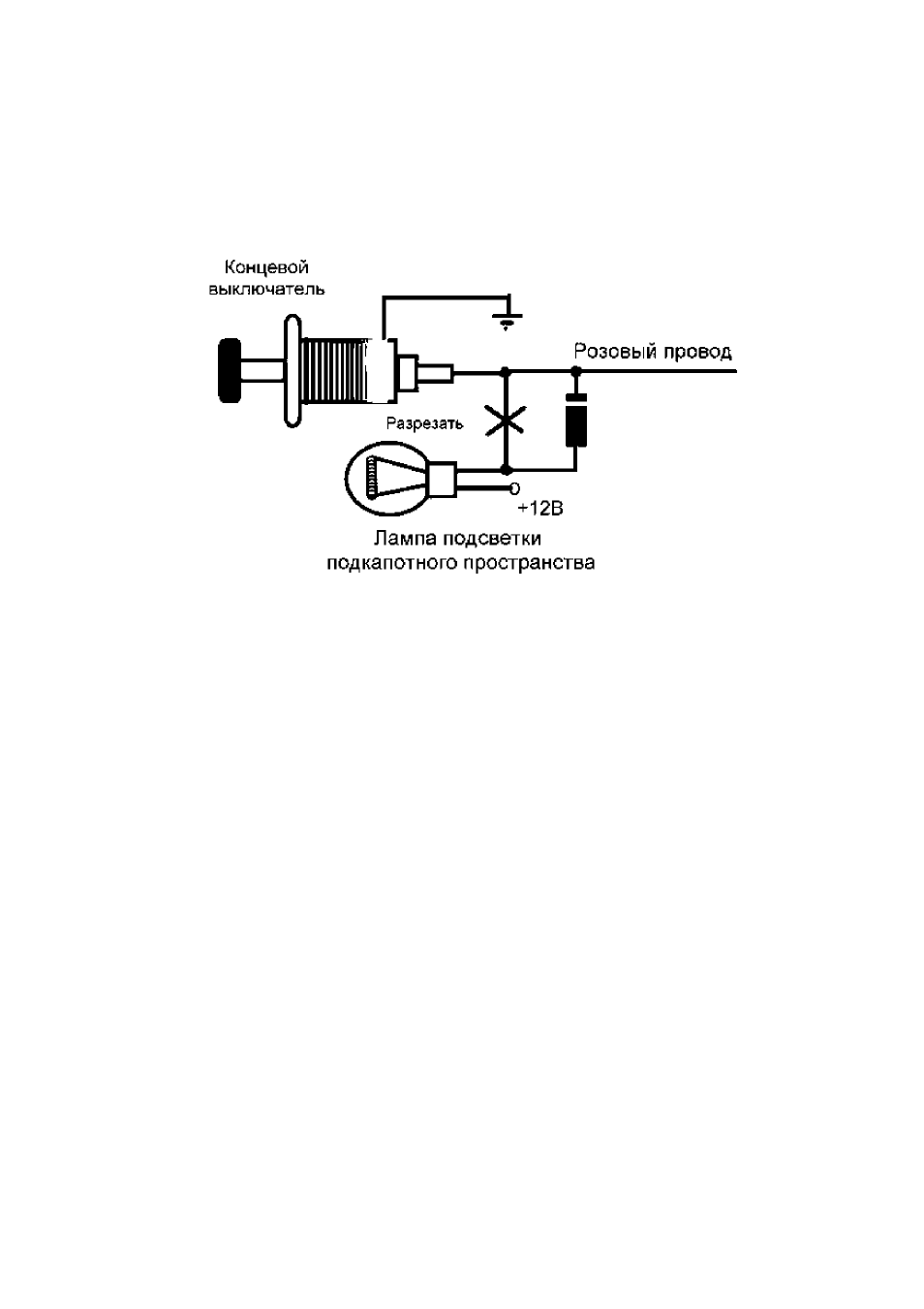

Розовый провод - входдатчика капота «-»
Розовый провод подключите к концевому выключателю капота, имеющему «-» потенциал
при открытом капоте. Если к цепи концевого выключателя подсоединена лампа подсветки
- используйте развязывающие диоды:
Зелёно-белый провод - вход датчиков
дверей «-»
Подключите коричневый провод к точке
соединяющей заводские концевые выклю
чатели дверей «отрицательного» типа.
Фиолетовый
провод
- вход датчиков
дверей «+»
Подключите фиолетовый провод к точке
соединяющей заводские концевые выклю
чатели дверей «положительного типа» (дат
чики такого типа применяются, например,
на автомобилях марки FORD).
Желтый провод - вход контроля цепи
зажигания «+»
Подсоедините этот провод к цепи автомо
биля, в которой присутствует «+12В» в по
ложениях ключа зажигания «Зажигание» и
«Стартер» и «ОВ» в положении ключа зажи
гания «Выключено».
Оранжевый провод - выход блокировки
двигателя (НЗ алгоритм)
Максимальная
нагрузочная
способность
выхода 300 мА.
На этом проводе появляется потенциал
«массы» при включенном режиме охраны.
Максимальная
нагрузочная
способность
выхода 300 мА. Этот выход предназна
чен для блокировки двигателя от несанк
ционированного запуска нормально зам
кнутыми контактами дополнительного реле
по цепи стартера.
Оранжево-черный провод - выход бло
кировки двигателя (НР алгоритм)
Максимальная
нагрузочная
способность
выхода 300 мА.
На этом проводе появляется потенциал
«массы» при выключенном режиме охраны.
Максимальная
нагрузочная
способность
выхода 300 мА. Этот выход предназна
чен для блокировки двигателя от несанк
ционированного запуска нормально разом-
-10-
