166) Плита, работающая на бутане
-
Используйте гибкий шланг длиной не более 1,5
м с внутренним диаметром 6 мм и со специальной
насадкой для бутана (рис. 4).
- 1{!\остоверьтесь в том, что насадка сидит достаточно
глубоко в шланге и хорошо закреплена зажимным
кольцом.
прокладка
бутановая
насадка
гибкий шланг

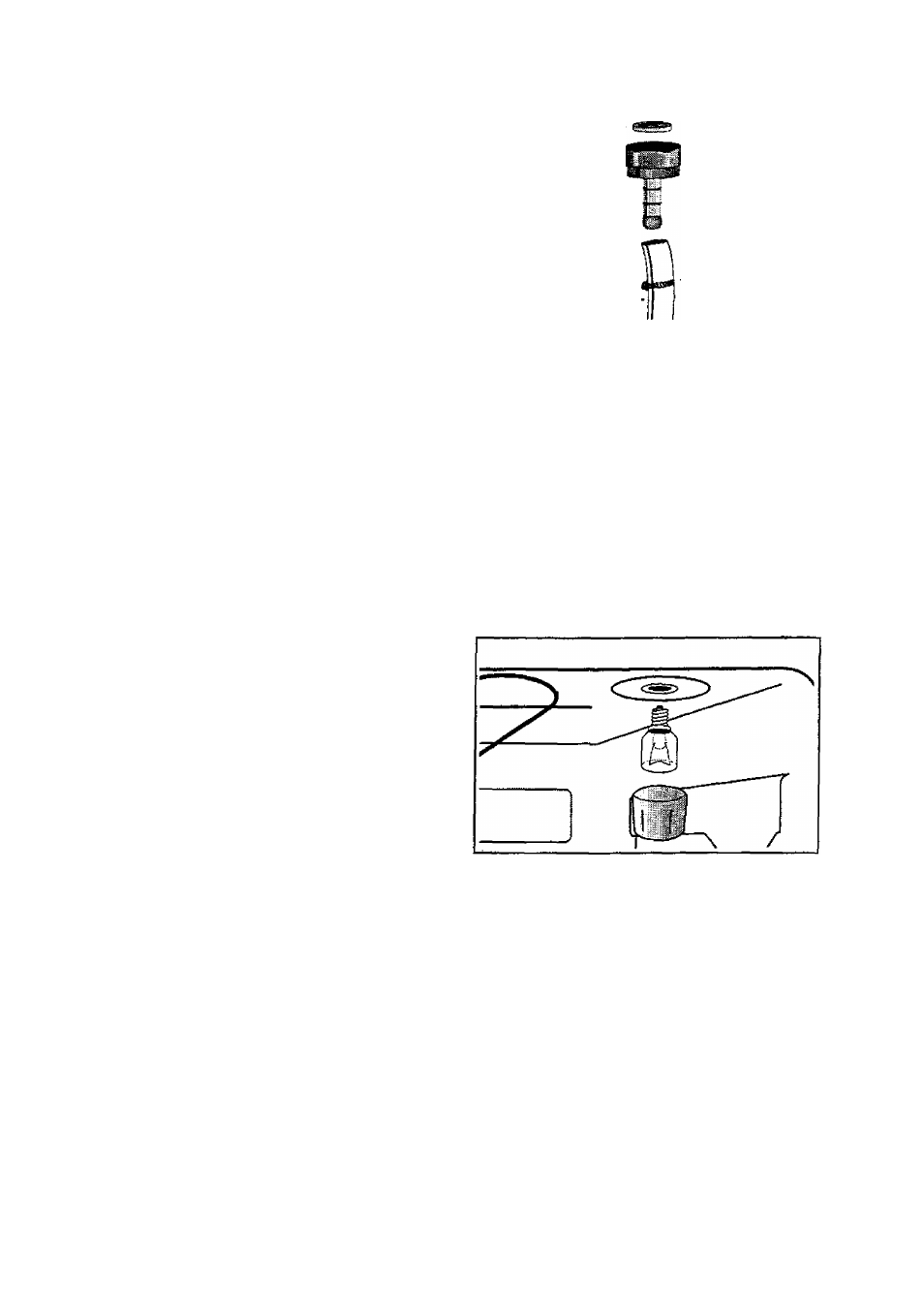

Рис. 4
зажимное
кольцо
2.3 Электрическое подключение
Внимание:
Плиту следует заземлить согласно пребывающим в
силе
правилам.
Изготовитель
не
отвечает
за
повреждения, вызванные неправильным заземлением
плиты или отсутствием заземления.
Примечание:
Параметры предохранителя должны быть проверены
по табличке с техническими данными плиты. Кабель
питания должен быть расположен таким образом,
чтобы его температура не превышала окружающую
температуру более чем на 50'С
Перед выполнением подключения удостоверьтесь в
том, что:
-
Предохранители и сеть в состоянии обеспечить
потребляемую плитой мощность.
-
Вилка
или
однополярный
прерыватель
расположены таким образом, что даже при
задвинутой на место плите к ним обеспечен
беспрепятственный доступ.
Внимание:
Независимо от типа подключения, плита должна
быть заземлена в соответствии с пребываю
щими в силе правилами.
2.4 Замена лампочки внутреннего
освеи^нил духовки
Перед заменой лампочки обязательно отсоедините
плиту от электрической сети.
Выверните крышку лампочки, затем саму лампочку
и замените её на аналогичную теплостойкую лампочку
(ЗОО'С) со следующими параметрами:
• напряжение 230 Б 50 Гц
- мощность 15 Вт
- цоколь Е14.
Заверните крышку лампочки на место.
Ж
17
