2. МОНТАЖ ПЛИТЫ
2.1 Установка плиты на место
Р<9 спел ожени*
Плита должна быть установлена, как показано на
рисунках. Минимальное расстояние от плиты до
стен показано на рис, 1.
Выравнивание по гормвонталм
Плита выравнивается по горизонтали с помощью
четырёх регулируемых ножек. Ножки также использу
ются для выставления высоты плиты относительно
стоящих рядом с ней шкафов.
Для регулирования ножек следует пользоваться
плоским ключом номер 35.
2.2 ПоАКЛючение газа
Плита отрегулирована на тип газа, указанный на
табличке
с
техническими
данными.
Б
случае
необходимости перерегулирования на другой тип
газа следуйте приведённым в настоящей инструкции
указаниям.
Внимание:
Для
обеспечения
исправного
функционирования
плиты, снижения потребления газа, а также её
долговечности удостоверьтесь в том, что давление
газа соответствует значениям, приведённым в таблице
1.
Если плита работает на бутане, удостоверьтесь в
том, что регулятор давления обеспечивает рабочее
давление бутана в 30 мбар.
2.2.1 Выбор шланге полачи газа
а) Плита, работающая на природном газе от сети
Гибкий шланг;
-
Используйте гибкий шланг длиной не более 1,5
м с внутренним диаметром 15 мм и с насадкой
для газа (рис. 2).
- Удостоверьтесь в том, что насадка сидит достаточно
глубоко в шланге и хорошо закреплена зажимным
кольцом.
Шланг-труба
-
Используйте шланг-трубу длиной не более 1,5 м
с механической насадкой (рис, 3),
-
Рекомендуется
пользоваться
стандартным
шлангом-трубой длиной не менее 1 м, которая
должна
быть
подогнана
к
местоположению
запорного крана.
-
Подсоедините конец шланга-трубы в запорному
крану, а другой его конец следует подсоединить
к разт>ёму плиты через уплотнительную прокладку
до того, как она окажется задвинута на место.
-
Задвиньте плиту на выбранное для неё место,
удостоверившись в том, что шланг-труба свободно
проходит между плитой и прилегающими к ней
шкафами.
Жёсткеа труба
- Используйте жёсткую трубу с зажимной гайкой.

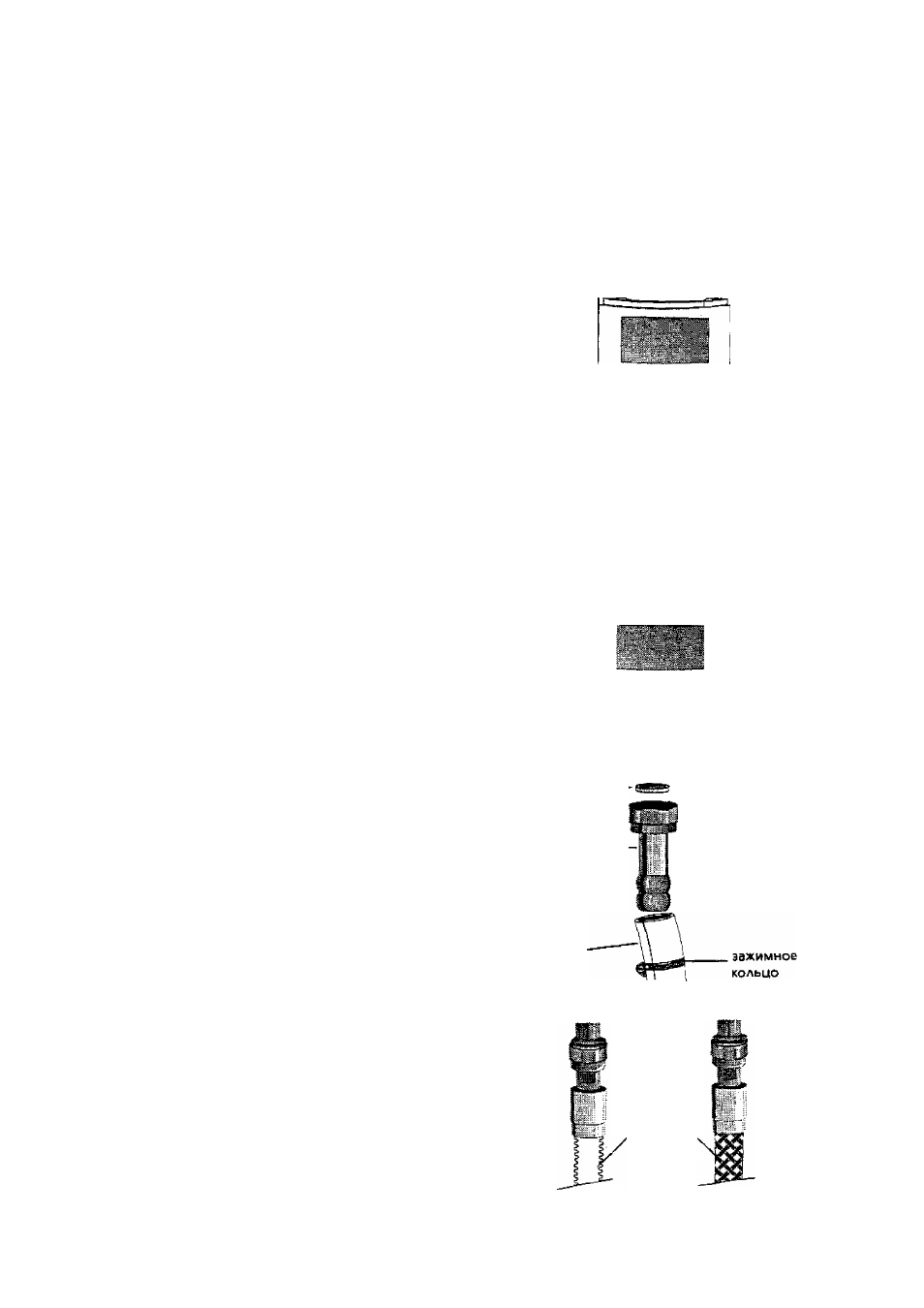

Рис. 1
Свободно стоящая плита
__________________________
га пип.
z:
20 тт
1.
прокладка
на садка-
Рис. 2
гибкии шланг-
Шланг-труба
Рис. 3
16
