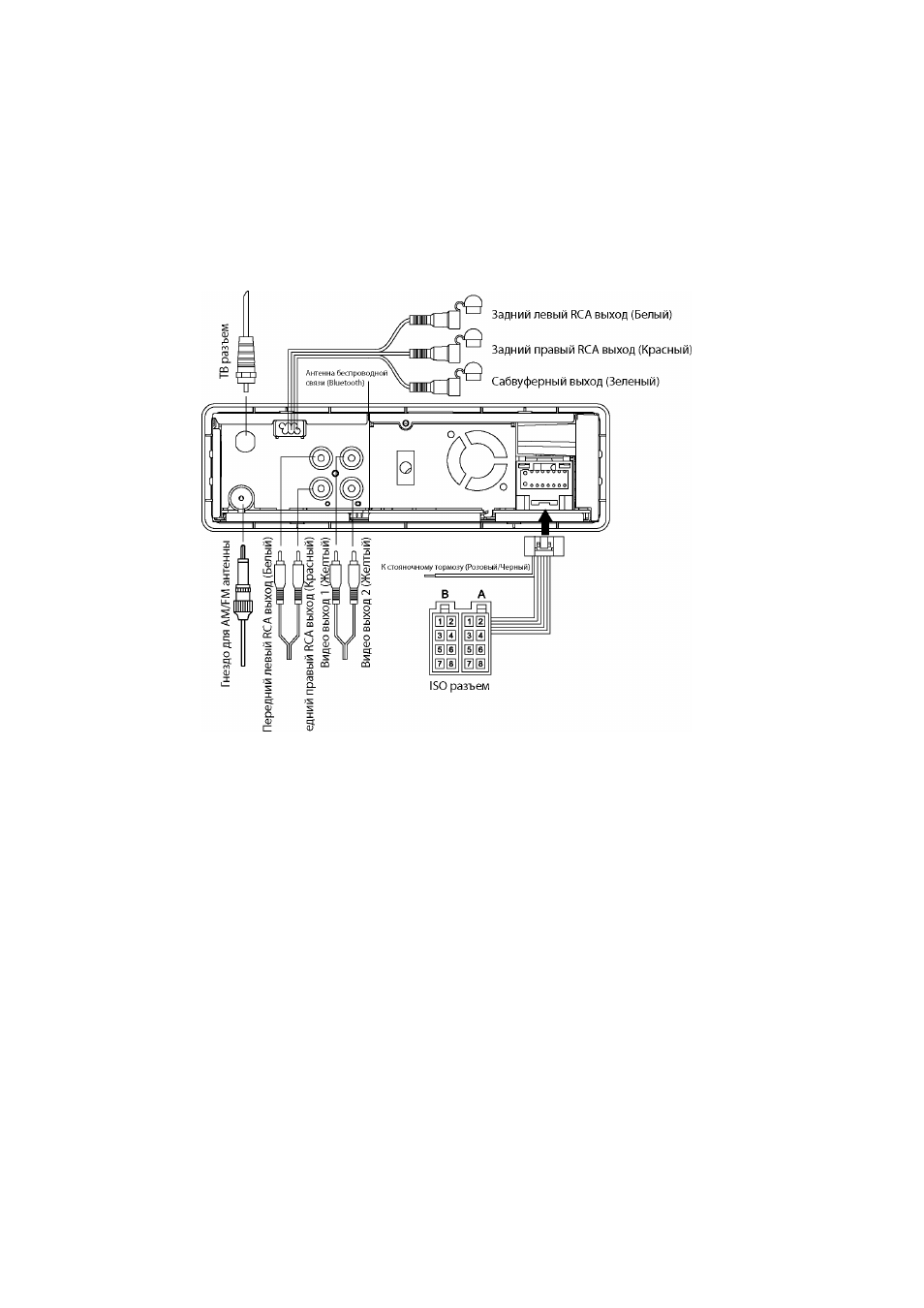

ПОДСОЕДИНЕНИЯ
Q.
Ш
П.
ISO разъем
Сторона А
А1:/
А2:/
A 3 : /
A4: Питание В + (Желтый)
А5: Управление на антенну (питание активной антенны)(Синий)
Аб:/
А7:3ажигание (Красный)
А8: Масса В - (Черный)
Сторона Б
Б1: Задний правый громкоговоритель «+» (Фиолетовый)
Б2: Задний правый громкоговоритель «-» (Фиолетовый/черный)
БЗ: Передний правый громкоговоритель «+» (Серый)
Б4: Передний правый громкоговоритель «-» (Серый/черный)
Б5: Передний левый громкоговоритель «+» (Белый)
Бб: Передний левый громкоговоритель «-» (Белый/Черный)
Б7:3адний левый громкоговоритель «+» (Зеленый)
Б8: Задний левый громкоговоритель «-» (Зеленый/Черный)
-
