ПОРЯДОКУСТАНОВКИ

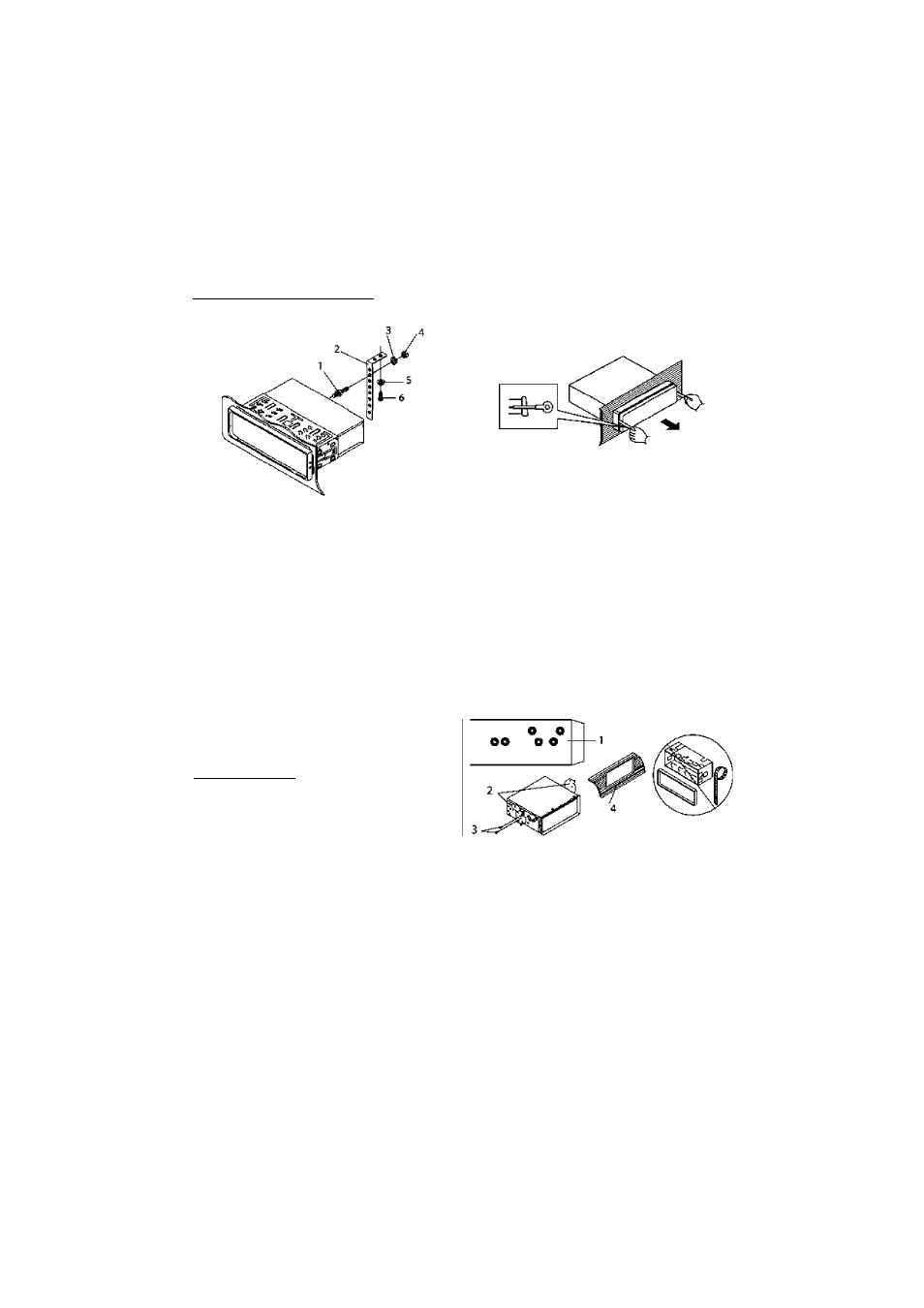

Схема для крепления деталей:
1. Установочный болт
2. Металлическая скоба
3. Пружинная шайба
4. Гайка (М5 мм)
5. Шайба
6. Винт(5х25мм)
Ю.Установите обрамление и переднюю па
нель аппарата. Подсоедините провод к
«-» клемме аккумулятора автомобиля.
П
орядок
извлечения
1. Убедитесь, что зажигание выключено.
Затем отсоедините провод от «-» клем
мы аккумулятора автомобиля.
2. Снимите металлическую скобу с задней
стенки устройства.
3. С помощью кнопки± снимите лицевую
панель.
4. Снимитеобрамление.
5. Вставьте до упора ключи в пазы на бо
ковых поверхностях панели. Извлеките
проигрыватель из рамы.
Метод 2. Установка с помощью кронштей
нов.
Для автомобилей марки Toyota, Nissan:
Выберите позицию, при которой винтовые
отверстия кронштейнов, закрепленных в
автомобиле, и винтовые отверстия реси
вера (отмеченные соответствующими бук
вами названия марки машины «Т»- Toyota
или «N»- Nissan) совпадут, и зафиксируйте
положение при помощи 2-х винтов (5x5 мм)
с каждой стороны (см. рис.)
1. Отверстия с отметками «Т» или «N»
2. Кронштейны
3. Винт
4. Приборная панель или консоль
Примечание:
Обрамление, защелки и установочная рама
не используются при этом методе установки.
-
