ПОРЯДОКУСТАНОВКИ
3. Для снятия лицевой панели нажмите
кнопку±
4. Снимитеобрамление.
5. Вставьте до упора ключи в пазы на бо
ковых поверхностях панели. Извлеките
проигрыватель изустановочной рамы.

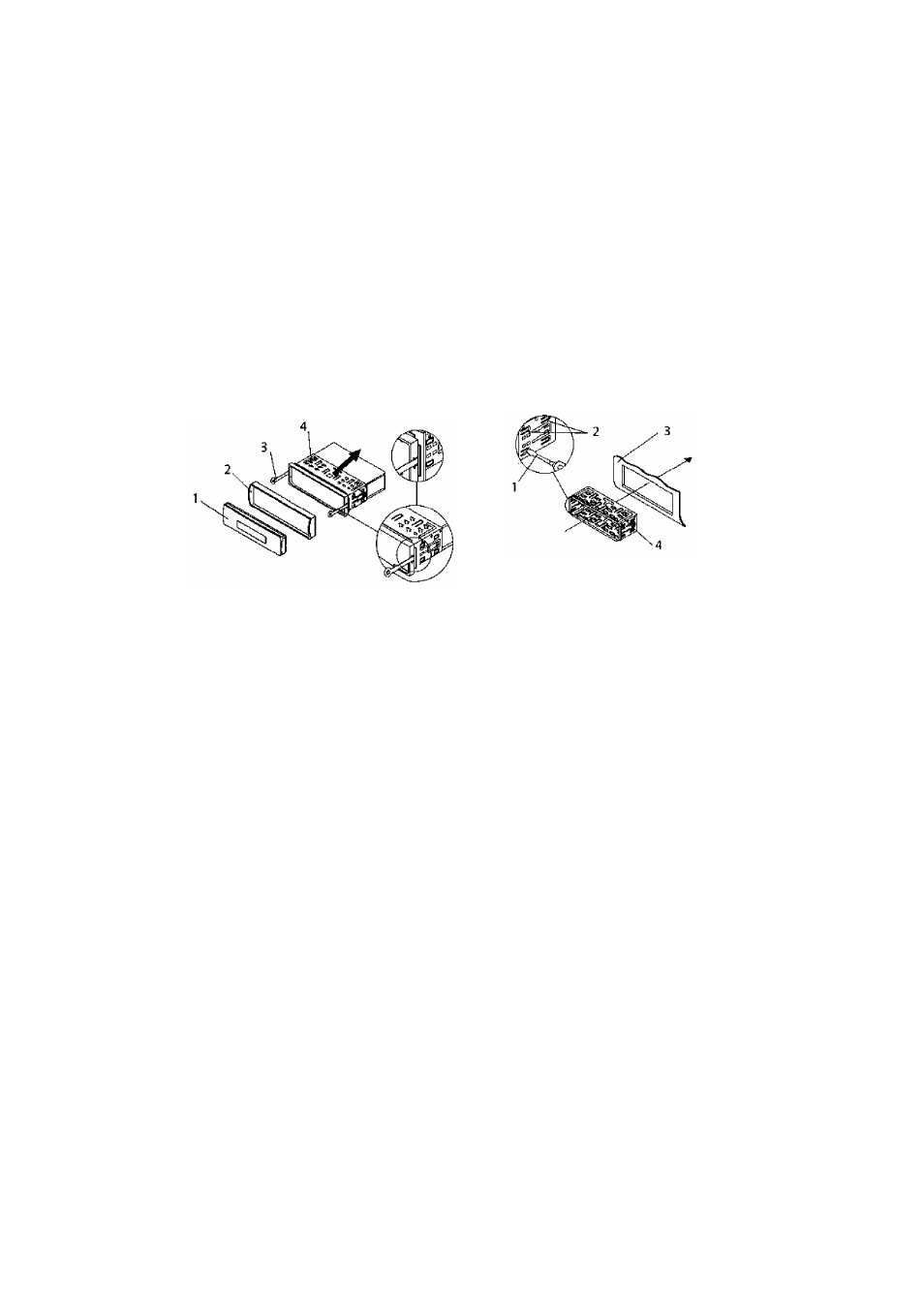

1. Передняя панель
2. Обрамление
3. Левый/Правый ключ
4. Установочная рама
6. Вставьте установочную рамку (без реси
вера) в отсек приборной панели и ото
гните «язычки» при помощи отвертки. Не
все «язычки» подходят под размер при
борной панели автомобиля, выберите
наиболее подходящие, и закрепите уста
новочную рамку.
1. Отвертка
2. Язычки
3. Приборная панель
4. Установочная рама
7. Подсоедините к проигрывателю разъем
питания и динамиков, другие провода и
кабели, разъем антенны.
8. Аккуратно вставьте проигрыватель в
установочную раму до щелчка фиксато
ров, следя за положением подключенных
проводов.
9. Закрепите тыловую часть ресивера при
помощи металлической скобы. При не
обходимости изогните скобу. Для кре
пления скобы к монтажному болту задней
стенки аппарата используйте гайку (М5
мм) и пружинную щайбу. Для крепления
аппарата к кузову автомобиля под при
борной панелью используйте винт (5x25
мм) и щайбу. Данная скоба обеспечивает
электрическое заземление устройства.
-
7
-
