Электрическое подключение
Перед тем, как подсоединять духовку:
П
Проверьте,
сможет
ли
предохранитель
сети и разводка выдержать эту нагрузку.
2.
Проверьте, надлежащим ли образом
заземлен
источник
электроэнергии
в
соответствии с действующими правилами.
3.
Проверьте, легко ли будет добраться до
розетки или двухполюсного переключателя,
которые
используются
для
электрического
подключения, когда духовка будет встроена в
мебель.
Данный бытовой прибор поставляется без
соединительного кабеля. Следует установить
подходящий
кабель,
соответствующий
номинальным
параметрам
электропитания,
имеющий надлежащий разъем и способный
выдерживать нагрузку, указанную в табличке с
техническими данными. Это должен быть
трехжильный
кабель,
у
которого
провод
заземления маркирован как желтый с зеленым.
Следует
использовать
кабель
одного
из
следующих типов:
Н07 RN-F
Н05 RN-F
Н07 RR-F
Н05 УУД
Разъем
следует
вставить
в
надлежащую
розетку.
При
постоянном
подсоединении
духовки
непосредственно
к
электрической
системе,
необходимо установить между духовкой и
источником
электроэнергии
двухполюсный
переключатель с минимальным зазором между
контактами 3 мм такого типа, который подходит
для требуемой нагрузки в соответствии с
современными правилами. Этот двухполюсный
переключатель не должен разрывать провод
заземления. Соединительный кабель следует
размещать таким образом, чтобы ни один его
участок не мог нагреться до температуры 50°С.
После того, как соединение выполнено, проверьте
все
нагревательные
элементы
в
течение
примерно 3 минут.
Если
все
эти
меры
по
обеспечению
безопасности
не
выполняются,
фирма-
изготовитель не несет ответственности за
возможный ущерб.
Подсоединение к клеммной
колодке

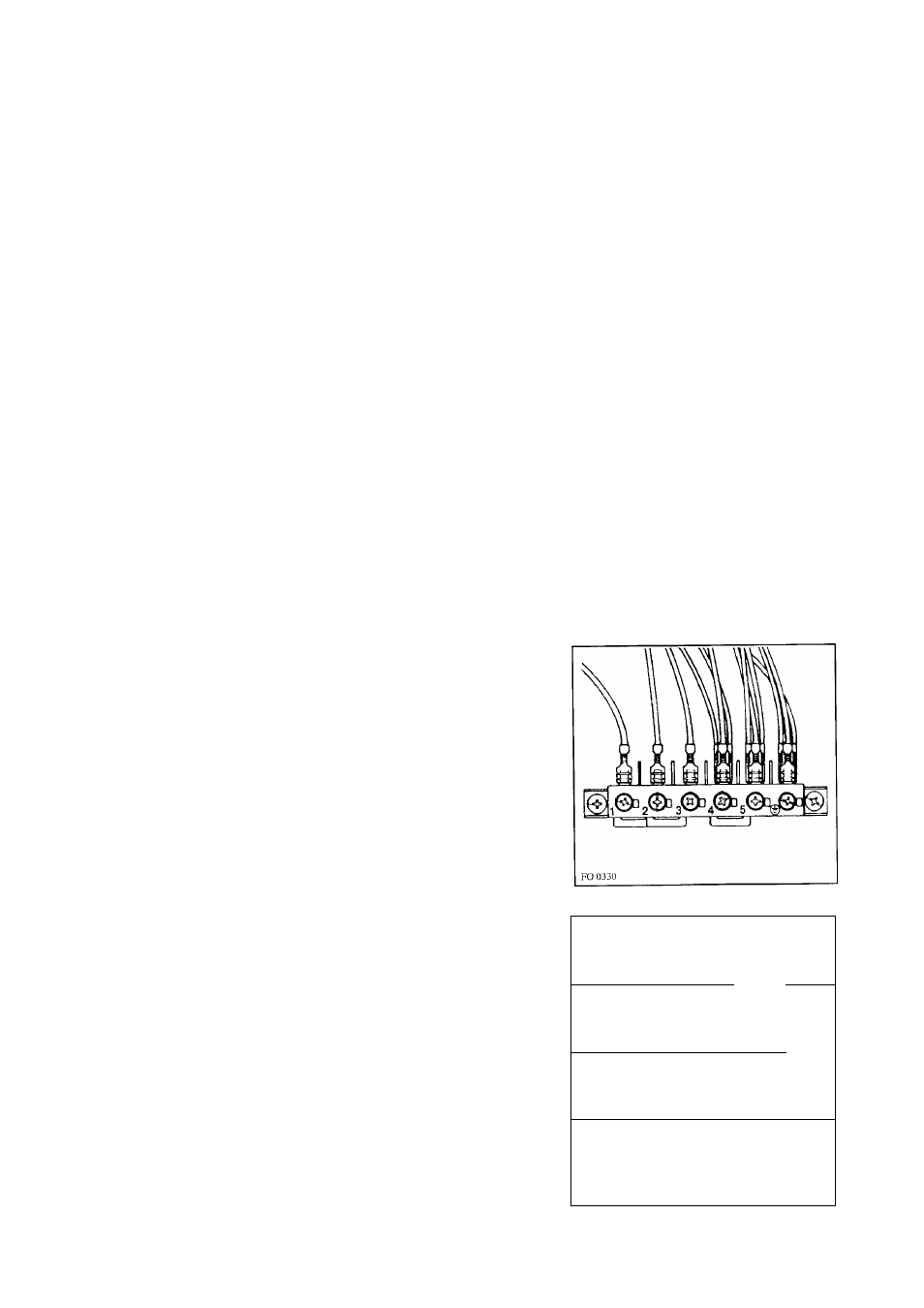

Данный прибор снабжен 6-полюсной клеммной
колодкой (рис. 16), рассчитанной на питание от
сети с однофазным напряжением 230 В.
Чтобы использовать эту клеммную к о л о д к у д л я
подключения к электропитанию с д р у г и м и
параметрами, выполните с о е д и н е н и е , к о т о р о е
показано на рис. 17.
Провод заземления следует п о д с о е д и н и т ь к
клемме, маркированной символом
После того, как соединение выполнено, в с т а в ь т е
кабель в кабельный зажим.
Электрическое
соединение
с
варочной панелью
Данную духовку можно соединять с в а р о ч н ы м и
панелями, перечисленными н а стр. 66. Р о з е т к а
для подсоединения варочной п а н е л и
располагается наверху духового ш к а ф а .
Варочные панели поступают п о л н о с т ь ю
укомплектованными соединител ь н ы м и
проводами для конфорок/з о н н а г р е в а и к а б е л е м
заземления. Эти провода имеют ш т е п с е л ь н ы е
соединители.
Подсоединение варочной панели к д у х о в к е
выполняется путем вставки этих с о е д и н и т е л е й
в соответствующее гнездо духовки.
Конструкция штепсельного с о е д и н е н и я т а к о в а ,
что
позволяет
избежать
в о з м о ж н о с т и
неправильной вставки.
Рис. 16
Рис. 17
1
2 3
4 5
230V 3~
Н Н 1
/ . \
и
1 2
13 РЕ
1
2 3
4 5
230V 1~
ь
J
___1
Н
ш
и
N
РЕ
1
2 3
4 5
400V 2М~
1
н
Н
(^)
и
1_2
N
РЕ
1
2 3
4 5
400У ЗМ-
I
1 1
н
и
1_2 13 N
РЕ
РО 0474
17
