Распаковка
Удостоверьтесь в отсутствии в плите каких-либо
повреждений.
Если
в
процессе
транспортировки
плита оказалась повреждена, немедленно обратитесь
к продавцу.
Технические А^нные
Сохраняем за собой право на внесение
изменений.
Настоящее устройство удовлетворяет требованиям
директивы ЕС 89/336.
РАЗМЕРЫ (мм)
ширина
высота (при поставке)
глубина
ВМЕСТИМОСТЬ (л)
духовка
597
900
595
43
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ ПЛИТЫ (Вт)
230 вольт
КОНФОРКИ
ДИАМЕТР
(мм)
левая задняя
140
правая задняя
180
левая передняя
210
правая передняя
140
9.215
МОЩНОСТЬ (Вт)
1.200
1.700
2,100
1.200
ЛАМПОЧКИ
Сигнальные лампочки: диодовые
Лампочка освещения духовки: цоколь
обозначение 230-240 Б, 15 Вт и ЗОО'С.
Установка
А
Монтажные работы, возможный ремонт
плиты
и
т.д.
должны
выполняться
уполномоченным на это монтажником.
Плита тяжёлая, В ней также имеется
большое
количество
острых
краёв
и
углов, до которых обычно не нужно
дотрагиваться. При перемещении плиты
следует
пользоваться
перчатками.
Устройство
предотвращения
падения
следует установить на место, для того
чтобы плита не упала при излишне
высокой нагрузке. Удостоверьтесь в том,
что при установке плиты на место кабель
питания не оказался зажат. Позаботьтесь
о безопасности детей: защита нагрева
ющейся поверхности плиты должна быть
установлена и безопасное блокирование
дверцы должно быть задействовано.
Перед установкой плиты на место удостоверьтесь в
том, что её размеры соотсвтствуют параметрам
мебели
Вашей
кухни.
Измерьте высоту верхней
кромки рабочей поверхности над полом, а также
длину
цоколя
от
стенки
до
края
цоколя
(см.

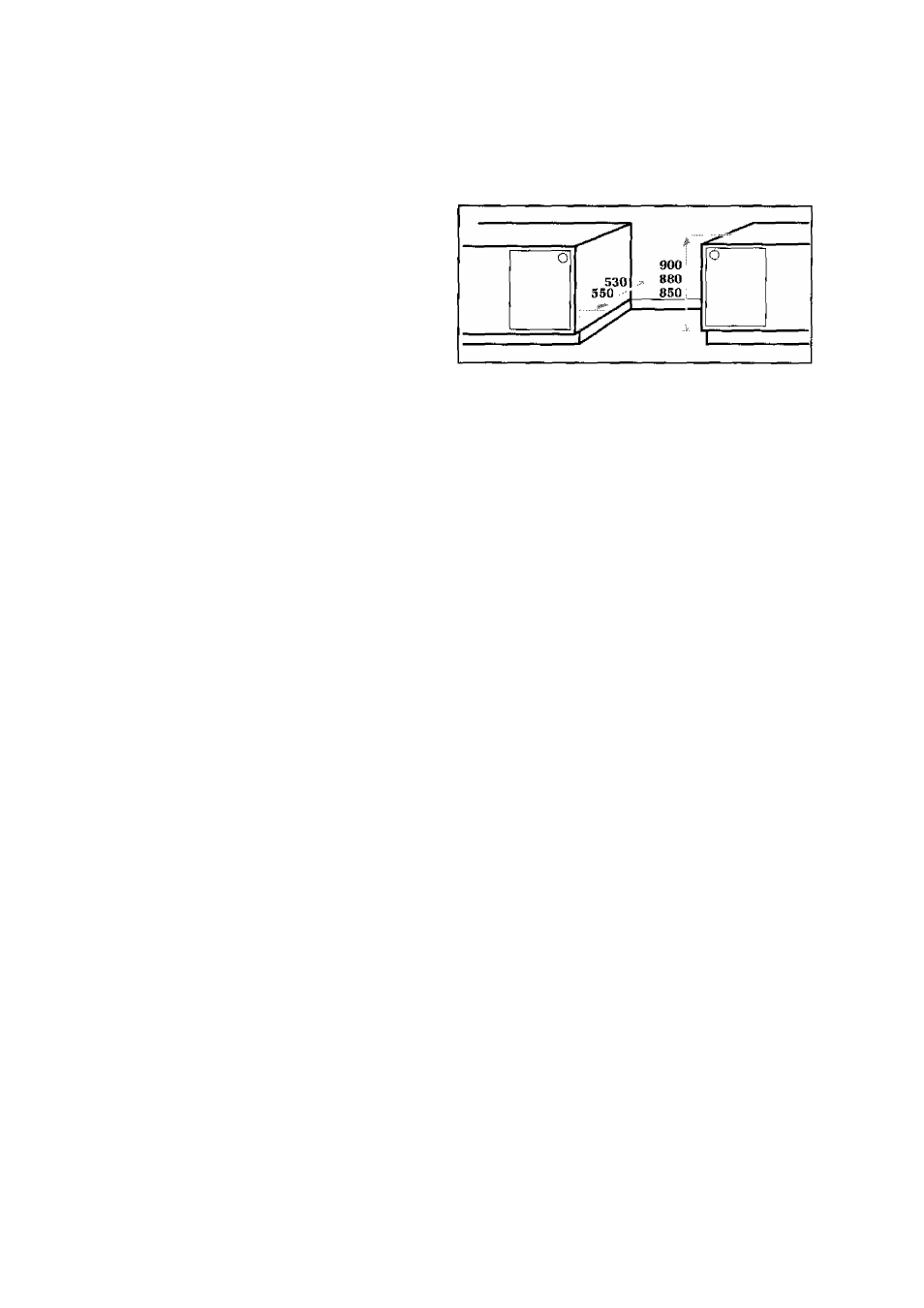

рисунок). С другой стороны плиты может также быть
стена или шкаф.
Основание плиты подходит к кухонной рабочей
поверхности высотой 900 мм и глубине проёма 530
мм. Если параметры высоты и глубины плиты не
подходят, высота может быть варьироваться между
до 850, 880 и 900 мм, а глубина может быть
установлена на 550 мм (см. ниже).
Изменение гпубины и высоты
основания
Если оба параметра придётся изменить, это имеет
смысл сделать за один раз. Перед началом каких-
либо действий прочтите всю инструкцию по установке
до конца.
А
Минимальная
глубина
основания
составляет 530 мм. При более глубокой
установке основания плита может легко
упасть при нагрузке на открытую дверцу
духовки.
Е'14,
1. Осторожно положите плиту на её заднюю часть
(см, рисунок). Подложите под неё, например,
кусок упаковочного материала.
2.
Снимите винты А (4 шт., см, рисунок). Для того
чтобы изменить только высоту плиты, внутрен
нюю часть основания следует выдвинуть наружу.
Тяните
за
края,
к
которым
прикреплены
регулируемые ножки и колёса. Внимание! Будьте
осторожны с острыми краями в нижней части
плиты. Продолжайте читать с п. 5.
В случае изменения глубины основания снимите
его полностью.
3.
Снимите винты Б (4 шт., см. рисунок) и снимите
наружную часть основания.
4.
Выбирите положение 550 мм (см. рис. С) и
установите
наружное
основание
обратно
на
место. Закрепите винты В (не забудьте шайбы)
и слегка втолкните нижнюю часть цоколя вовнутрь.
5.
Закрепите винты А в отверстиях, соответствую
щих высоте поверхности 850, 880 или 900 мм
(см. рисунок А).
6.
Поднимите плиту в вертикальное положение.
После
этого
плиту
можно
подключать
к
электрической сети. Задвиньте плиту на место.
Перед
установкой
предохранительного
оборудования выставьте плиту по горизонтали
(см. следующим раздел).
